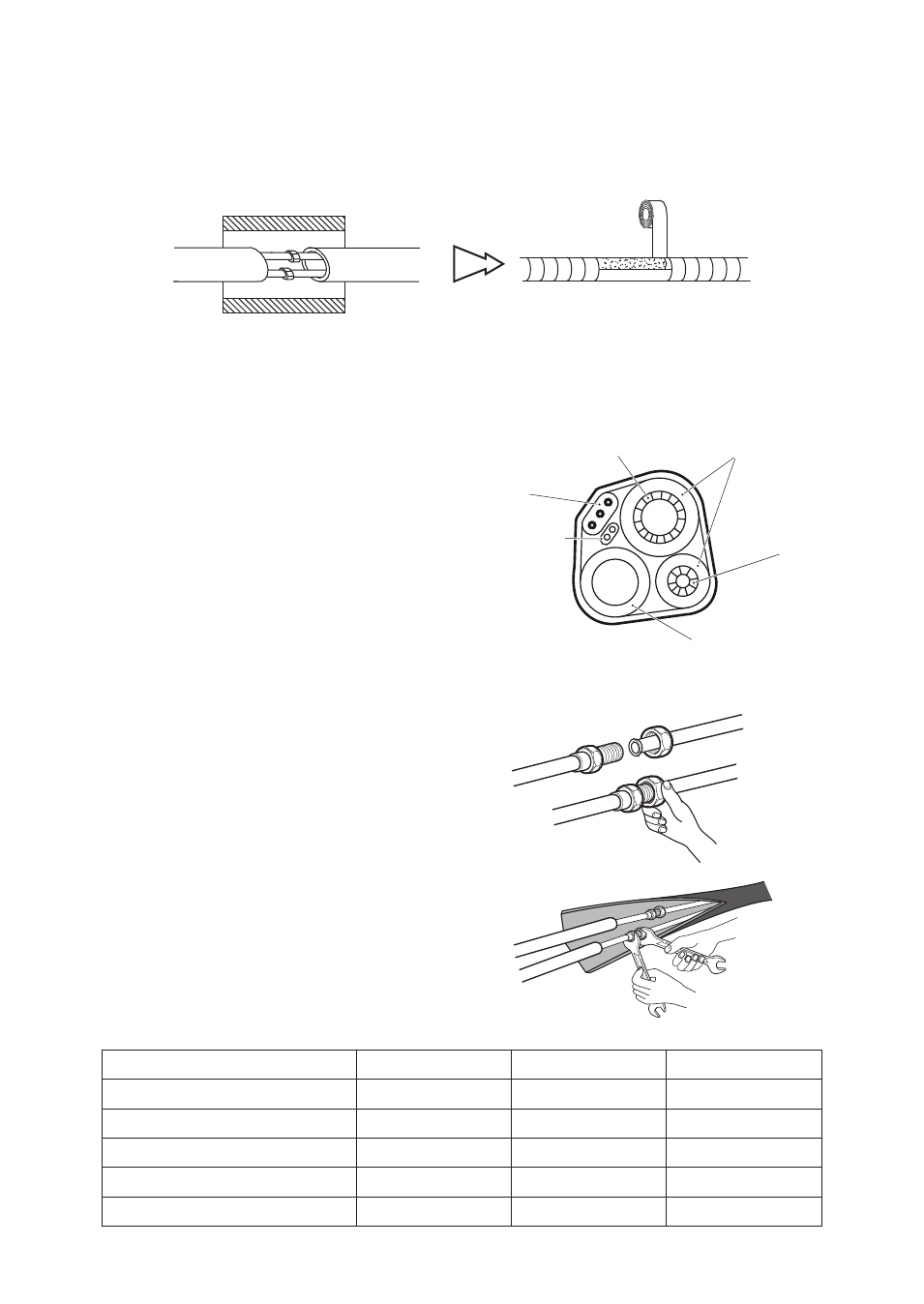

ВАЖНОЕ ЗАМЕЧАНИЕ:
Термоизоляция мест подсоединения труб:
Обмотайте места трубных соединений теплоизолирующим материалом, а затем виниловой лентой.

Термоизоляция трубопровода:
a.
Размещайте дренажный шланг поверх трубопровода.
b. Используйте в качестве термоизоляции вспененный полиэтилен толщиной не менее 6 мм.

ПРИМЕЧАНИЕ: Дренажный шланг подготавливает
пользователь.

• Дренажный шланг должен быть направлен строго

вниз для облегчения стока конденсата. Не
пережимайте дренажный шланг; оставьте его
выступать наружу или свободно свисать; не
погружайте конец шланга в воду. Если
необходимо подсоединить к дренажной трубке
наращивание дренажного шланга выполните
надлежащую термоизоляцию участка,
выходящего из помещения.

• Если трубопровод направлен вправо, трубы и

силовой кабель должны быть термоизолированы
и закреплены на задней поверхности блока.

Подсоединение трубопровода:
a.
Подсоедините трубы внутреннего блока при

помощи двух гаечных ключей. Необходимо строго
соблюдать приведенные ниже значения моментов
затяжки, чтобы не деформировать и не
повредить трубы, соединения и конусные гайки.

b. Сначала затяните подсоединение вручную, а

затем при помощи гаечных ключей.

термоизоляция

слой виниловой ленты

большая труба

труба в
термоизоляции

маленька
я труба

дренажный шланг
(подготавливает пользователь)

соединительный
силовой кабель

47

Диаметр трубы

Момент затяжки

Ширина гайки

Мин. толщина

сторона жидкости (1/4 дюйма)

1,5 ~ 2 кг*м

17 mm

0.5 mm

сторона жидкости (3/8 дюйма)

3,1 ~ 3,5 кг*м

22 mm

0.6 mm

сторона газа (3/8 дюйма)

3,1 ~ 3,5 кг*м

22 mm

0.6 mm

сторона газа (1/2 дюйма)

5,0 ~ 5,5 кг*м

24 mm

0.8 mm

сторона газа (5/8 дюйма)

6,0 ~ 6,5 кг*м

27 mm

0.8 mm

Кабель
оттаивания
(может
отсутствовать
для некоторых
моделей)
