Инструкция по эксплуатации Sharp MX-M314N
Страница 37
1-4

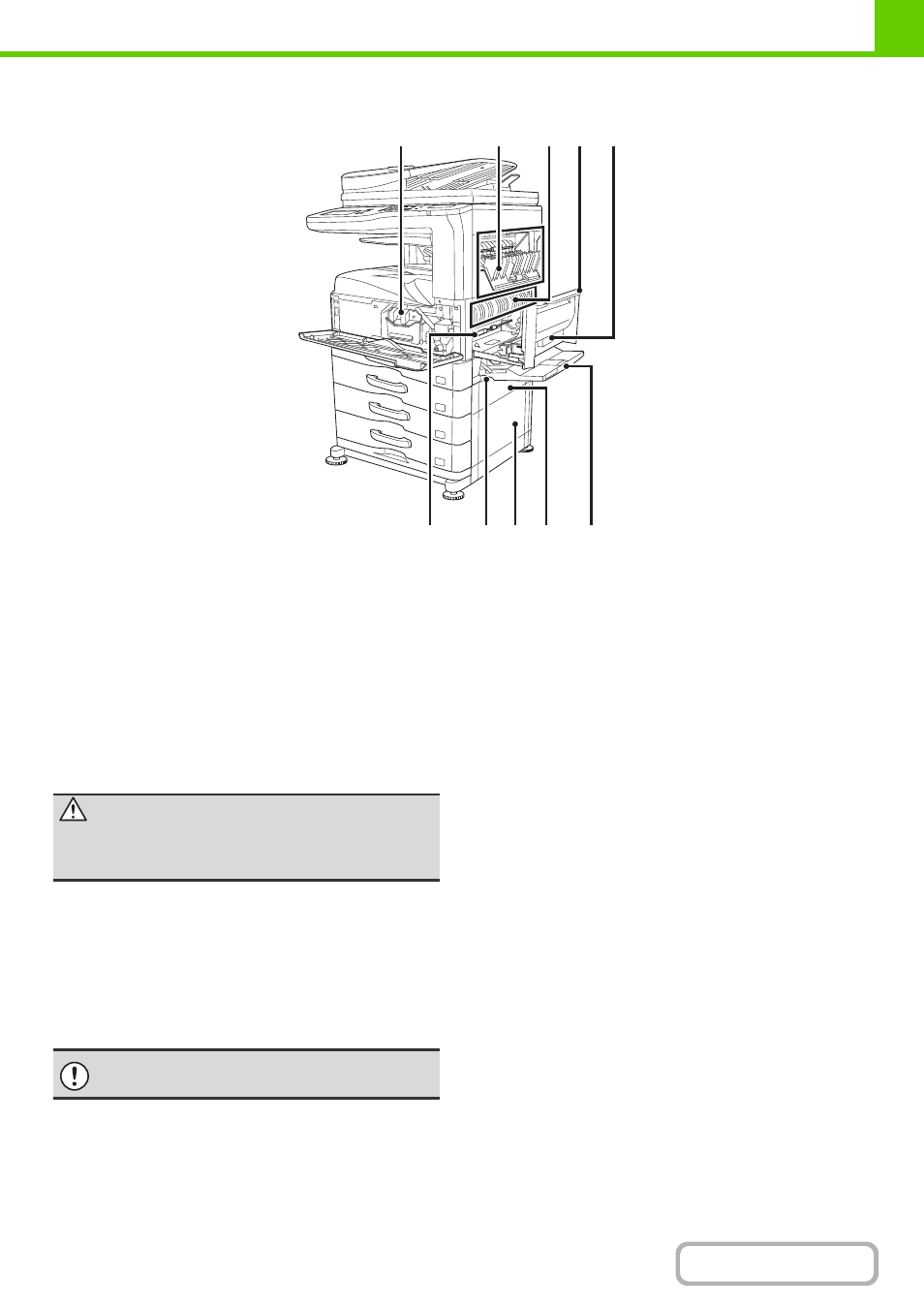

ВИД СЗАДИ
(15)
Картриджи с тонером
Содержат тонер для печати. Когда в картридже заканчивается тонер,
его необходимо заменить.
☞
стр. 1-51)
(16)
Правая верхняя боковая крышка
Если бумага застревает при прохождении разделителя или
финишера (продается отдельно), откройте крышку для удаления
застрявшей бумаги.
☞
Застревание в верхней выводной секции (если установлен
разделитель/финишер (MX-FN23))
(
стр. 7-10)
(17)
Секция термозакр епления
Закрепляет изображения на бумаге при помощи тепловой обработки
копий и отпечатков.
(18)
Правосторонняя крышка
Открывается при извлечении застрявшего листа.
(19)
Крышка секции переворота копий
Секция используется при 2-сторонней печати. Открывается при
извлечении застрявшего листа.
(20)
Фотопроводящий барабан
Это барабан с фотопроводником. Данный проводник обеспечивает
производство изображений. (фотопроводник - зеленый).
(21)
Ручка
Выдвигается и используется при перемещении аппарата.
(22)
Крышка с правой стороны блока выдвижных лотков
(
когда установлен выдвижной лоток для бумаги)
Откройте эту крышку дл извлечени застр вшей бумаги в лотке 3 или
лотке 4.
(23)
Правая крышка секции лотка с бумагой
Откройте эту крышку дл извлечени застр вшей бумаги в лотке 1 или
лотке 2.
(24)
Лоток ручной подачи
Используется для подачи бумаги вручную.
При загрузке большого листа бумаги обязательно выдвиньте
удлинитель лотка ручной подачи.
☞
ЗАГРУЗКА БУМАГИ В ЛОТОК РУЧНОЙ ПОДАЧИ
(
стр. 1-33)
(15)
(16)
(17) (18)
(23)
(24)
(22)
(21)
(20)
(19)
Внимание
Секция термозакрепления нагревается до высокой температуры.
Будьте осторожны с тем, чтобы не получить ожогов при
извлечении из него застрявшего листа.
Не прикасайтесь и не повреждайте фотопроводящий барабан.
Это может привести к получению искажений на изображениях.
