Другие подключения

08

60

Ru

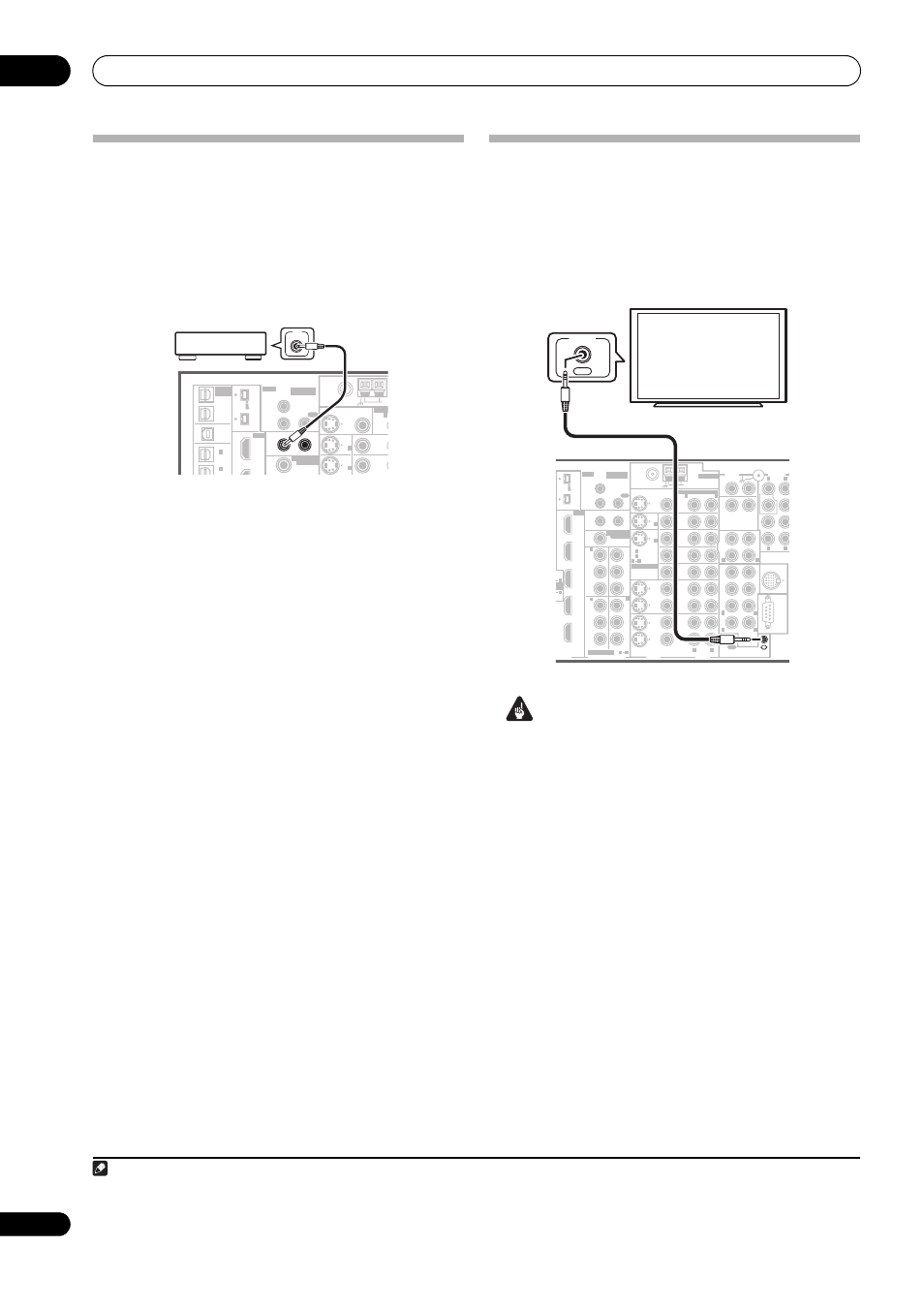

Включение и выключение

компонентов с помощью триггера 12 В

К этому ресиверу можно подключить компоненты системы
(например, экран или проектор), которые можно включать

или выключать при помощи триггера 12 В при выборе

функции входа. Однако необходимо указать, какие функции

входа включают триггер, согласно указаниям раздела Меню
Input Setup (Настройка входов)
на стр. 63. Учтите, что эта

функция будет работать только с компонентами, имеющими

режим ожидания.

Подсоедините разъем 12V TRIGGER этого ресивера к

триггеру 12 В другого компонента.
Используйте для подключения кабель с монофоническими

мини-разъемами на обоих концах.

• Общая максимальная мощность триггера составляет на

выходе постоянного тока 12 В/50 мА.

После установки функций входа, которые будут включать

триггер, можно будет включать или выключать компонент,

просто выбрав функцию(и) входа(ов), установленные,

согласно указаниям на стр. 63.

Использование ресивера с

плазменным дисплеем Pioneer

При наличии плазменного дисплея Pioneer для его

подключения данному устройству можно использовать
кабель SR+

1

. В результате можно будет пользоваться

различными удобными функциями, такими как

автоматическое переключение видеовхода плазменного
дисплея при смене входного сигнала.

2

Внимание

• Если плазменный дисплей Pioneer подключен с

помощью кабеля SR+, то для управления функциями

ресивера потребуется направить пульт дистанционного

управления на датчик плазменного дисплея. В этом

случае, если плазменный дисплей будет отключен, то

управлять ресивером с помощью пульта дистанционного

управления будет невозможно.

• Прежде, чем можно будет использовать дополнительные

функции SR+, необходимо сделать несколько настроек

на ресивере. Для получения более подробных

инструкций см. разделы Меню Input Setup (Настройка

входов) на стр. 63 и Параметры настройки SR+ для

плазменных дисплеев Pioneer на стр. 65.

MULTI-ROOM
& SOURCE
/ REC SEL

ROOM3
(ZONE3)

OUT1

OUT2

USB
AUDIO
IN

S400

(AUDIO)

S400

FM UNBAL 75 Ω

AM

MONITOR

OUT

OUT

DVD/

LD

TV

IN

IN

OUT

MULTI-R

IN

IN1

IN2

IN1

1

12 V TRIGGER

2

MONITOR

OUT

MULTI-ROOM

& SOURCE

ROOM2

ROOM2(ZONE2)

MAIN ROOM(ZONE1)

(ZONE2)

IN2

(DC OUT 12V TOTAL 50 mA MAX)

(SAT)

(DVR/

1

IN

2

IN

1

IN

2

R

HDMI

MULTI-ROOM

& SOURCE

IR

12V

TRIGGER

Примечание

1 Кабель SR+ с мини-разъемом с 3 кольцами можно заказать в компании Pioneer, номер изделия по каталогу ADE7095. Для получения дополнительной
информации о приобретении кабеля SR+ обратитесь в службу поддержки Pioneer (для подключения также можно использовать имеющийся в продаже мини-
разъем для головных телефонов с 3 кольцами).
2 Данный ресивер совместим со всеми плазменными дисплеями Pioneer, оснащенными системой SR+, выпускаемыми с 2003 года.

S400

(AUDIO)

S400

(DVD/LD)
(TV)

FM UNBAL 75 ½

AM LOOP

MONITOR

OUT

OUT

CD

CD-R/

TAPE

DVD/

LD

TV

SAT

VIDEO /
GAME1

OUT

DVR/

VCR 1

DVR/

VCR 2

OUT

IN

IN

IN

VIDEO

VIDEO

AUDIO

S - VIDEO

IN

IN

IN

FR

FL

SUB W.

CENTER

MULTI CH
IN

RS-232C

SUR-

ROUND

SURROUND

BACK

CONTROL

iPod

SUB W.

C

OUT

PHONO

IN

IN

IN

IN

Y

P

B

P

R

Y

P

B

P

R

Y

P

B

P

R

Y

P

B

P

R

DIGITAL

COMPONENT VIDEO

ASSIGNABLE

NA-

ASSIGNABLE

OUT

IN

OUT

ANTENNA

MULTI-ROOM & SOURCE

AUDIO

PRE OUT

IN1

IN2

IN1

1

12 V TRIGGER

2

MONITOR

OUT

MULTI-ROOM

& SOURCE

ROOM2

ROOM2(ZONE2)

ROOM2(ZONE2)

MAIN ROOM(ZONE1)

(ZONE2)

IN2

(DC OUT 12V TOTAL 50 mA MAX)

IN3

IN4

OUT

IN

2

IN

OUT

1

IN

1

IN

2

IN

1

IN

2

R

L

HDMI

MULTI-ROOM

& SOURCE

IR

IN

3

4

2

1

2

3

1

R

L

L

L

L

R

R

R

L

R

L

R

OUT

CONTROL

Плазменный дисплей

Pioneer
