Другие подключения 08
59
Ru
4 При помощи регулятора MASTER VOLUME
( РЕГУЛЯТОР ГРОМКОСТИ) отрегулируйте громкость.
Для этого необходимо предварительно выбрать настройку
громкости VARIABLE (ИЗМЕНЯЕМАЯ), как описано в
разделе Настройка функции Multi-Room (Прослушивание в
режиме Multi-Room) на стр. 64.
1
5 По окончании снова нажмите кнопку CONTROL
( УПРАВЛЕНИЕ) для возврата к органам управления
основного помещения.
Также можно нажать на передней панели кнопку MULTI
ROOM & SOURCE ON/OFF и отключить вывод звука в
смежном(ых) помещении(ях).
2
Дистанционное управление в режиме Multi-room
В следующей таблице указаны возможные элементы
управления в режиме Multi-room:

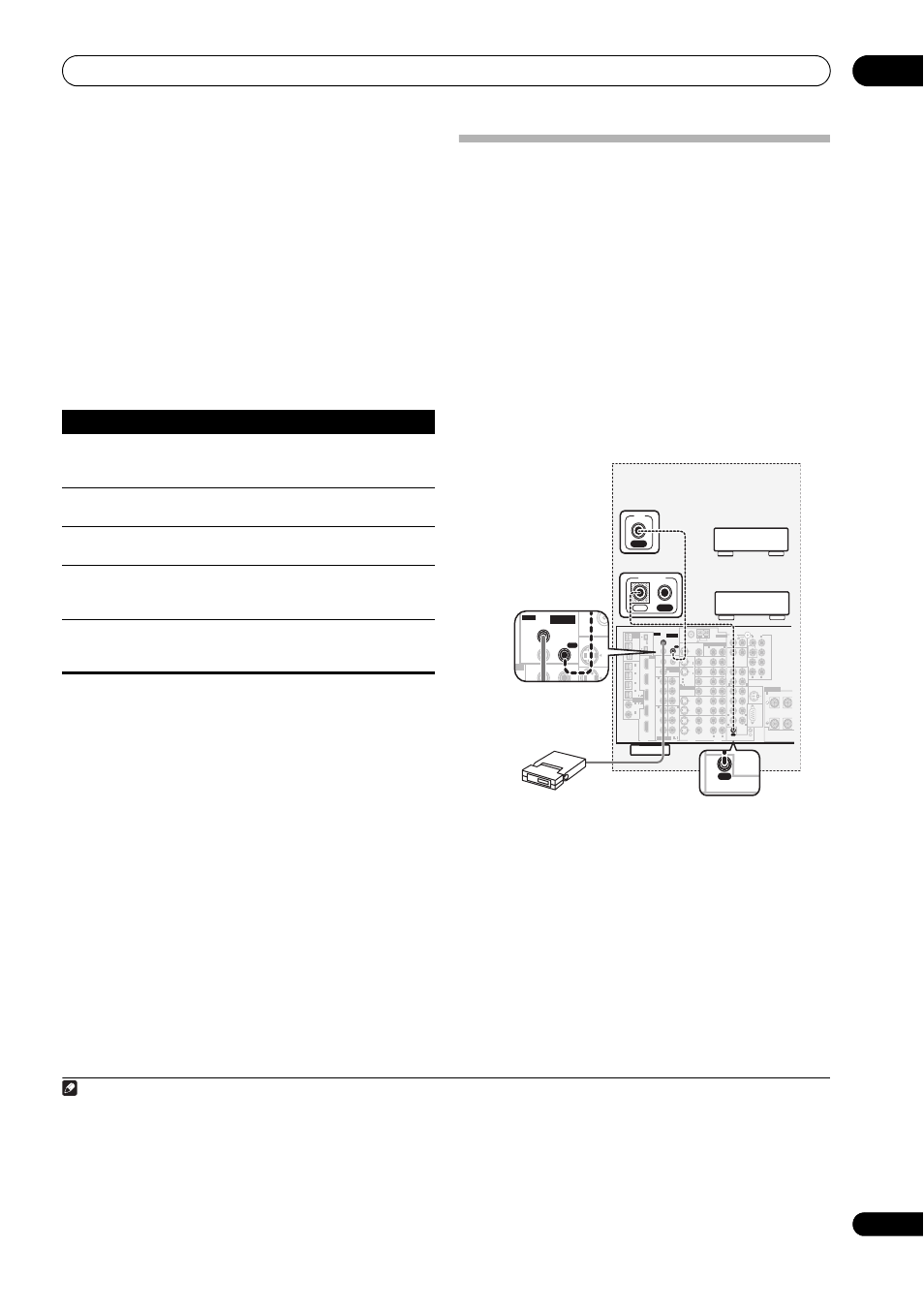

Подключение ИК-датчика
Если стереокомпоненты размещаются в закрытом корпусе
или на стеллаже, для управления системой вместо
стандартного датчика дистанционного управления на
передней панели ресивера можно использовать
дополнительный ИК-датчик (например, устройство Niles или
Xantech).
3
Возможно, потребуется указать тип ИК-датчика,
как описано в разделе Настройка функции Multi-Room
(Прослушивание в режиме Multi-Room) на стр. 64.
1
Подключите ИК-датчик к гнезду MULTI-ROOM &
SOURCE IR IN (MAIN ROOM) на задней панели ресивера.
Если предполагается установка в смежном помещении
отдельного ИК-датчика, подключите его к разъему
ROOM2(ZONE2). Это позволит использовать пульт
дистанционного управления для смежного помещения, как
объяснено (только для модели VSX-AX4ASi) в разделе
Дополнительный пульт дистанционного управления на
стр. 26.
2 Соедините гнездо IR IN (Вход ИК-датчика) другого
компонента с гнездом MULTI-ROOM & SOURCE IR OUT на
задней панели ресивера, чтобы связать его с ИК-
датчиком.
Тип кабеля, необходимого для соединения, можно узнать в
руководстве к ИК-датчику.
• Если необходимо связать с ИК-датчиком компонент
Pioneer, подключите его к гнезду CONTROL, а не к гнезду
IR OUT (
ВЫХОД ИК) (см. раздел Управление другими
компонентами Pioneer с помощью пульта данного
устройства на стр. 76).
Примечание
1 Уровни громкости основного и смежного помещения не зависят друг от друга.
2 • Невозможно полностью выключить основное помещение, если предварительно не выключено управление функцией Multi Room.
• Если не планируется какое-то время использовать режим Multi Room, отключите питание системы как для смежного, так и для основного помещений,
чтобы ресивер находился в режиме ожидания.
Кнопка Назначение
SHIFT+
RECEIVER Выбор смежного помещения для управления, на
дисплее появляется индикация RCV/RM2 (ZONE/
ROOM2) или RCV/RM3 (ZONE/ROOM3).
 Отключение/включение питания в выбранном
смежном помещении.
INPUT
SELECT Используйте для выбора источника входа в
выбранном смежном помещении.
Кнопки
источника
входа
Используйте для непосредственного выбора
источника входа (некоторые функции могут не
выполняться) в выбранном смежном помещении.
VOL +/– Используйте для установки громкости
прослушивания в выбранном помещении (только
ZONE/ROOM2).
3 • Дистанционное управление может быть невозможно, если на окно ИК-датчика дистанционного управления приемника падает свет от мощной
флуоресцентной лампы.
• Учтите, что другие изготовители могут использовать разные термины в отношении ИК-связи. Проверьте по руководству, прилагаемому к компоненту,
поддерживает ли он управление по ИК-каналу.
• При одновременном использовании двух пультов дистанционного управления дополнительный ИК-датчик имеет приоритет перед датчиком на передней
панели ресивера.
Закрытый корпус
или стеллаж
MULTI-ROOM
& SOURCE
/ REC SEL
ROOM3
(ZONE3) OUT1
OUT2
USB
AUDIO
IN
S400
(AUDIO)
S400
(DVD/LD)
(TV)
FM UNBAL 75 ½ AM LOOP
MONITOR OUT
OUT
CD
CD-R/ TAPE
DVD/ LD
TV
SAT
VIDEO /
GAME1
OUT
DVR/ VCR 1
DVR/ VCR 2
OUT
IN
IN
IN
VIDEO
VIDEO AUDIO S - VIDEO
IN
IN
IN
FR FL
SUB W. CENTER
MULTI CH
IN
SPEAKERS
RS-232C
SUR- ROUND
SURROUND BACK
CONTROL
iPod
SUB W.
FRONT
CENTER
SUR- ROUND
FRONT R L
(Single)
SUR- ROUND BACK OUT
PHONO
IN
IN
IN
IN
Y
P B
P R
Y
P B
P R
Y
P B
P R
Y
P B
P R
DIGITAL COMPONENT VIDEO ASSIGNABLE
ASSIGNA- BLE
ASSIGNABLE
OUT
IN OUT
ANTENNA
MULTI-ROOM & SOURCE
AUDIO PRE OUT
IN
IN1
IN2
IN1
1
12 V TRIGGER
2
MONITOR OUT
MULTI-ROOM & SOURCE ROOM2
ROOM2(ZONE2) ROOM2(ZONE2)
MAIN ROOM(ZONE1)
(ZONE2) IN2
(DC OUT 12V TOTAL 50 mA MAX)
IN3
IN4
OUT
(SAT)
(DVR/ VCR 1)
1
IN 2
(DVR/ VCR 2)
IN 3
(DVD/ LD)
IN 1
(CD) IN 2
IN 2
IN OUT 1 IN 1 IN 2
IN 1
IN 2
R L
HDMI
MULTI-ROOM & SOURCE IR
IN 3
(CD-R) IN 4
4 1
2 1
2 1
3 1 R L
L
L
L
R
R
R
L
A
R
L R
ИК-датчик
MULTI CH
IN
SURROUND
BACK
CONTROL
L
OUT
FM UNBAL 75
MONIT
OUT OUT
N1
IN2
IN1
1
12 V TRIGGER
2
ROOM2(ZONE2)
MAIN ROOM(ZONE1)
IN 1
HDMI
MULTI-ROOM
& SOURCE
IR
Другой
компонент
IN
IR
Компонент
Pioneer
IN OUT
CONTROL
