Другие подключения 08
56
Ru
1 Подсоедините громкоговорители в соответствии с
приведенными ниже указаниями.

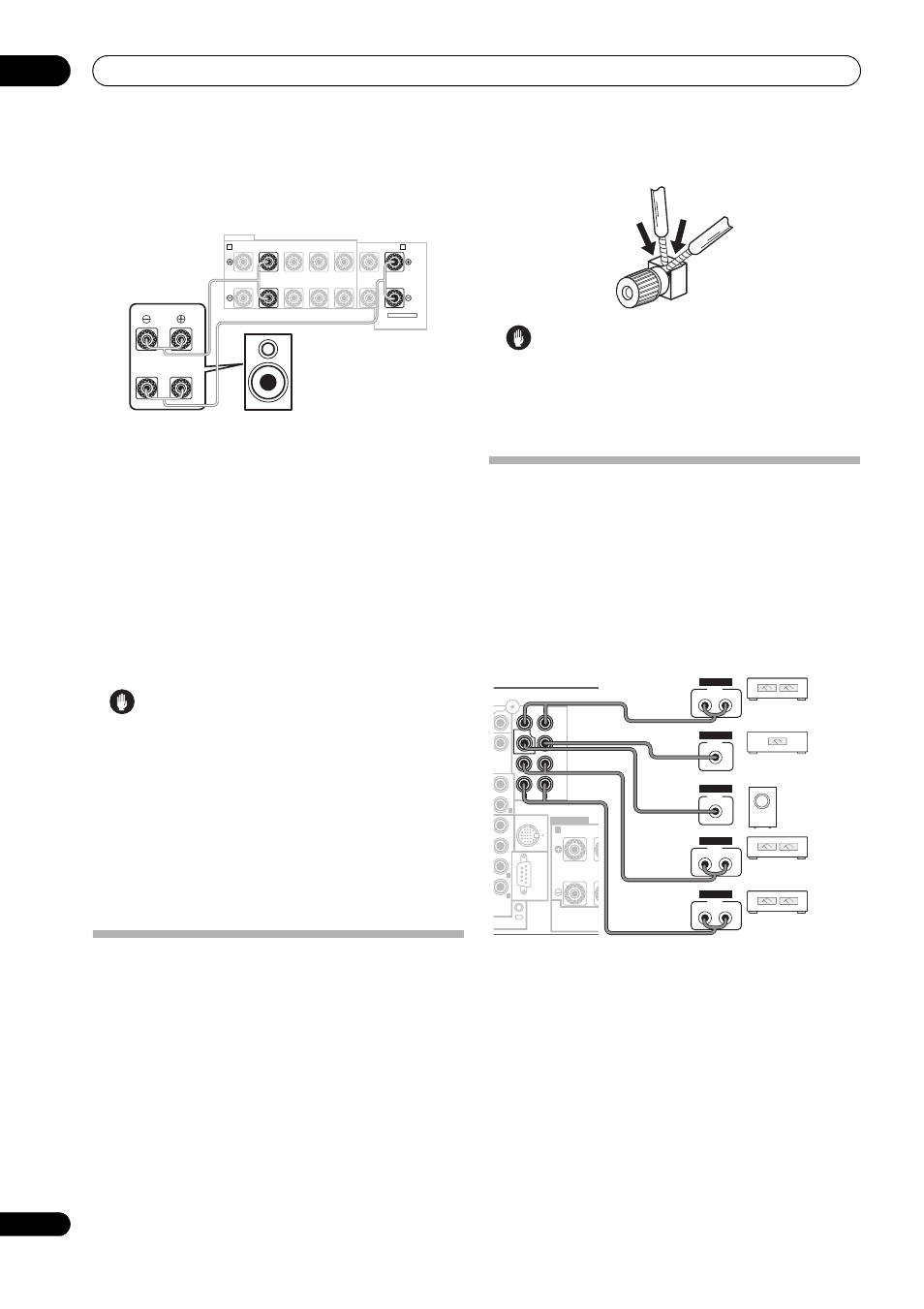

На схеме ниже показаны соединения при подключении двух
усилителей к переднему левому громкоговорителю.
Подключите правый громкоговоритель аналогичным
образом.
Поскольку на разъемы переднего и заднего
громкоговорителей объемного звучания выводится один и
тот же аудиосигнал, не важно какой из наборов (передние
или задние объемного звучания) подключен к каким
разъемам (High (высокочастотным) или Low
(
низкочастотным)) громкоговорителя.
• Убедитесь в том, что подключение + / – выполнено
правильно.
2 Выберите настройку «Front Bi-Amp» (Подключение
передних громкоговорителей к двум усилителям) в меню
«Surr Back System» (
Система задних громкоговорителей
объемного звучания).
См. раздел Настройка задних громкоговорителей объемного
звучания на стр. 38 для получения информации об
использовании разъемов задних громкоговорителей
объемного звучания.
Предупреждение
• Большинство громкоговорителей с разъемами High
( высокочастотными) и Low (низкочастотными) имеют
две металлических пластины для соединения разъемов
High и Low. При подключении двух усилителей к
громкоговорителям эти пластины необходимо удалить
во избежание серьезных повреждений усилителя. Для
получения дополнительной информации см.
руководство для громкоговорителя.
• Если используемые громкоговорители имеют съемный
разделительный фильтр, убедитесь в том, что при
подключении двух усилителей он не снят. Это может
привести к повреждению громкоговорителей.
Двухпроводное подключение
громкоговорителей
Двухпроводное подключение выполняется в основном по
тем же причинам, что и подключение к разным усилителям,
но также позволяет устранить помехи, вносимые проводами,
что дает более высокое качество звука. Для этого
используемые громкоговорители также должны иметь
возможность двухпроводного подключения (иметь
отдельные контакты для высоких и низких частот). При
двухпроводном подключении убедитесь в том, разделе в
Настройка задних громкоговорителей объемного звучания
на стр. 38 выбраны параметры Normal (SB) (Обычный ОЗ)
или 2nd Zone (Вторая зона).
• Для двухпроводного подключения громкоговорителя
подсоедините два кабеля громкоговорителя к разъему
громкоговорителя на ресивере.
Предупреждение
• Убедитесь в том, что при двухпроводном подключении
используются параллельные (а не последовательные, что
бывает довольно редко) соединения.
• Не подключайте различные громкоговорители к одному
и тому же разъему таким образом.
Подключение дополнительных
усилителей
Мощности данного ресивера более, чем достаточно для
любого домашнего применения, но имеется возможность
подключения дополнительных усилителей к каждому каналу
системы при помощи выходов предварительного усилителя.
Для подключения усилителей выполните соединения,
показанные ниже.
• Перед выполнением или изменением схем
подсоединения отключите кабель питания от розетки
переменного тока.
• Можно использовать дополнительный усилитель как на
выходе предварительного усилителя заднего канала
объемного звучания, так и на отдельном
громкоговорителе. В этом случае подсоедините
усилитель только к левому (L (Single (Одиночный)))
разъему.
• Звук, поступающий через разъемы заднего канала
объемного звучания будут зависеть от его
конфигурации, описанной в разделе Настройка задних
громкоговорителей объемного звучания на стр. 38.
• Чтобы был слышен только усиленный звук, установите
систему громкоговорителей в положение OFF (ВЫКЛ.)
или просто отсоедините все громкоговорители,
подключенные непосредственно к ресиверу.
SELECTABLE
SPEAKERS
FRONT R L R L R L (Single) CENTER SURROUND SURROUND BACK / A B
High
Low
Передний левый
громкоговоритель
IN
CENTER
ULTI CH
SPEAKERS
RS-232C UND
ACK
iPod
SUB W.
FRONT
CENTER
SUR-
ROUND
FRONT R
(Single)
SUR- ROUND
BACK
IN
PRE OUT
L
L
L
L
A
R
L R
VSX-AX4ASi
INPUT
L R
ANALOG
Усилитель
переднего
канала
INPUT
L R
ANALOG
Усилитель канала
объемного
звучания
INPUT
L R
ANALOG
Усилитель заднего
канала объемного
звучания
INPUT
ANALOG
Активный
низкочастотный
громкоговоритель
INPUT
ANALOG
Усилитель
центрального
канала (моно)
