Другие подключения

08

53

Ru

Важное значение при подключении устройств с интерфейсом
i.LINK имеет быстродействие интерфейса. В настоящее

время существуют три скорости; S100 (самая низкая), S200 и
S400 (более высокие). Данный ресивер использует тип S400.

Хотя возможно одновременное использование компонентов

с различными скоростями, рекомендуется по возможности

подключать компоненты с более низкими скоростями на

концах цепи (они изображены на рис. 1 и 2 в виде

заштрихованных прямоугольников). Это поможет избежать

возникновения в цепи “узких мест”.
При использовании в сети i.LINK данный ресивер для

поддержания соединения i.LINK должен быть включен.

Другие компоненты сети могут поддерживать или не

поддерживать соединение в режиме ожидания (при

полностью отключенном питании не поддерживает

соединение ни один из компонентов) – обратитесь к

руководствам по эксплуатации отдельных компонентов.

Обратите внимание на то, что при включении/выключении

компонента в сети i.LINK или при подключении/отключении

его соединения i.LINK звучание местами может прерываться.
Данное изделие соответствует следующим спецификациям

интерфейса i.LINK:
1) IEEE Std.1394a-2000, стандарт для

высокопроизводительных шин последовательного

соединения
2) Audio and Music Data Transmission Protocol 2.0 (протокол

передачи аудио- и музыкальных сигналов). В соответствии

со стандартом AM824 уровня адаптации

последовательности изделие совместимо с форматами
IEC60958 bitstream,
DVD-A и SACD.

Подключение многоканальных аналоговых

входов

Для воспроизведения дисков DVD Audio и SACD

проигрыватель DVD должен быть оснащен 5.1, 6.1 или 7.1-

канальными аналоговыми выходами (в зависимости от того,

поддерживает ли проигрыватель задние каналы объемного
звука).

1

Убедитесь в том, что проигрыватель настроен на

вывод многоканального аналогового аудио.
1

Соедините выходы переднего, боковых объемного

звучания, центрального и низкочастотного

громкоговорителей на проигрывателе DVD с

соответствующим входным гнездом ресивера MULTI CH.

• Используйте для соединения стандартные кабели RCA с

аудиоразъемом.

2

Если проигрыватель DVD также имеет выходы задних

каналов объемного звучания, соедините их с

соответствующими гнездами входов ресивера MULTI CH.

• Используйте для соединения стандартные кабели RCA с

аудиоразъемом.

• Если выход заднего канала объемного звучания только

один, соедините его с гнездом ресивера SURROUND
BACK L (Single) (

Объемный задний Л (Одиночный)).

Выбор многоканальных аналоговых входов

Если, как показано выше, подключен декодер или

проигрыватель DVD, для воспроизведения объемного звука
необходимо выбрать аналоговые многоканальные входы.

2

1

Убедитесь в том, что для воспроизводимого

источника установлены правильные параметры вывода

сигнала.
Например, проигрыватель DVD, возможно, понадобится

перевести на вывод многоканального аналогового звука.
2

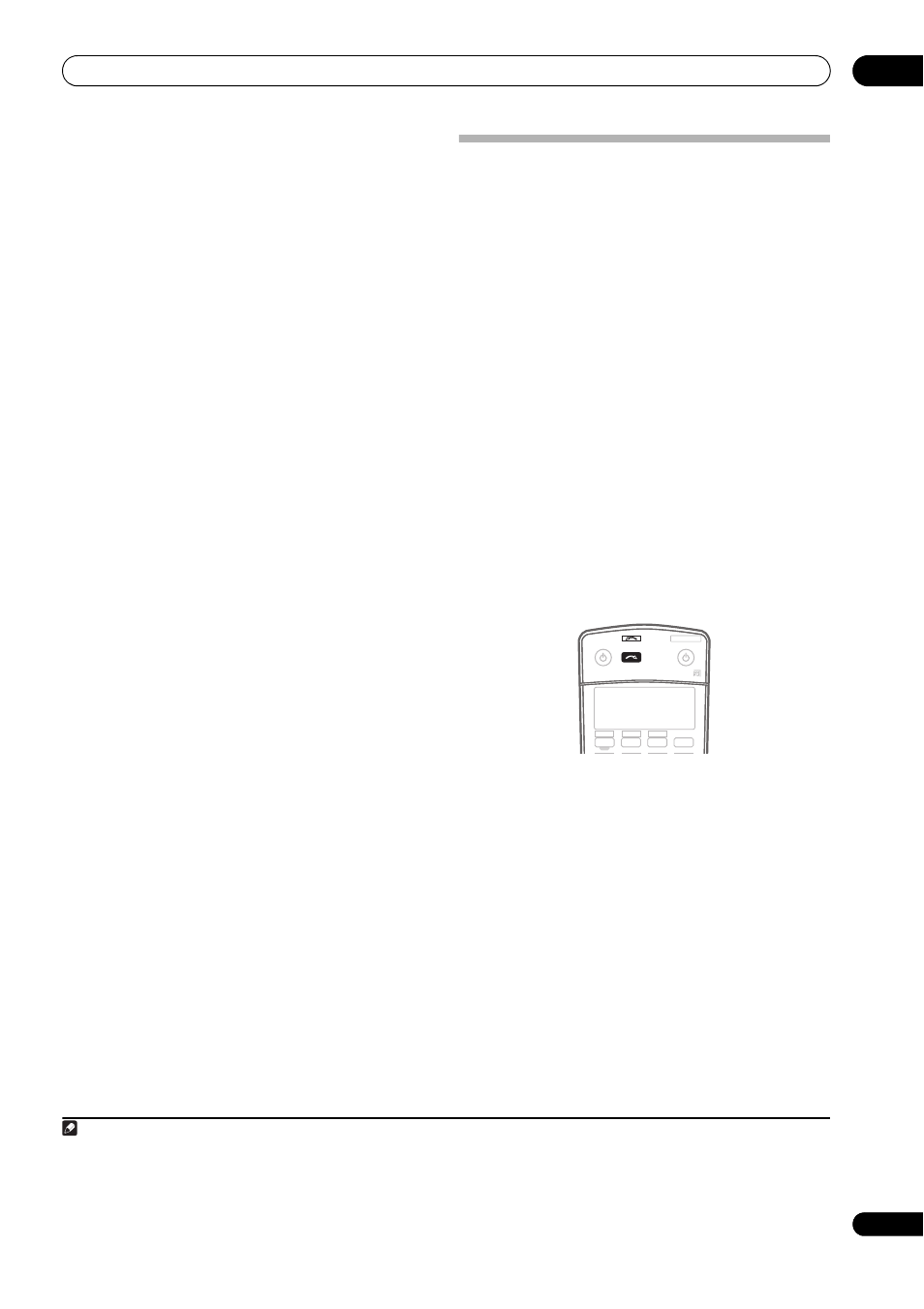

При помощи кнопки INPUT SELECT (ВЫБОР ВХОДА)

выберите пункт MULTI CH IN (МОНОГОКАНАЛЬНЫЙ

ВХОД).
Можно также воспользоваться регулятором INPUT
SELECTOR
(ПЕРЕКЛЮЧАТЕЛЬ ВХОДА) на передней

панели.

• В зависимости от используемого проигрывателя DVD

уровень аналогового выхода канала низкочастотного

громкоговорителя может быть слишком низким. В этом

случае переключите ресивер в режим ожидания, затем

нажмите кнопку  STANDBY/ON (ОЖИДАНИЕ/ВКЛ.),

удерживая нажатой кнопку VIDEO SELECT (ВЫБОР

ВИДЕО) на передней панели. С его помощью для канала

низкочастотного громкоговорителя выбирается значение
SW IN +10dB (увеличение на 10 децибелл) или SW IN 0dB
(по умолчанию).

Примечание

1 Для прослушивания многоканального аналогового аудио необходимо установить переключатель входного сигнала в положение MULTI CH INPUT (для
получения более подробной информации см. раздел Выбор многоканальных аналоговых входов выше).
2 • Если выбрано воспроизведение с многоканальных входов, невозможно использование кнопок Midnight/Loudness (Ночной/Сила звука), Dialog
Enhancement (Усиление диалога) или SIGNAL SELECT (ВЫБОР СИГНАЛА) и ANALOG ATT (АНАЛОГОВЫЙ АТТЕНЮАТОР), а также некоторые из режимов
прослушивания (включая STEREO (СТЕРЕО) и обработку заднего канала объемного звучания).

• При воспроизведении с многоканальных входов можно регулировать только громкость и уровни сигнала в каналах.
• Во время воспроизведения с использованием многоканальных входов можно прослушивать громкоговорители системы B (второй зоны).

RECEIVER

SOURCE

SYSTEM OFF

INPUT

SELECT

DVD

SAT

VIDEO 1

TV CONT

CD

TV

VIDEO 2
