Другие подключения
08
50
Ru

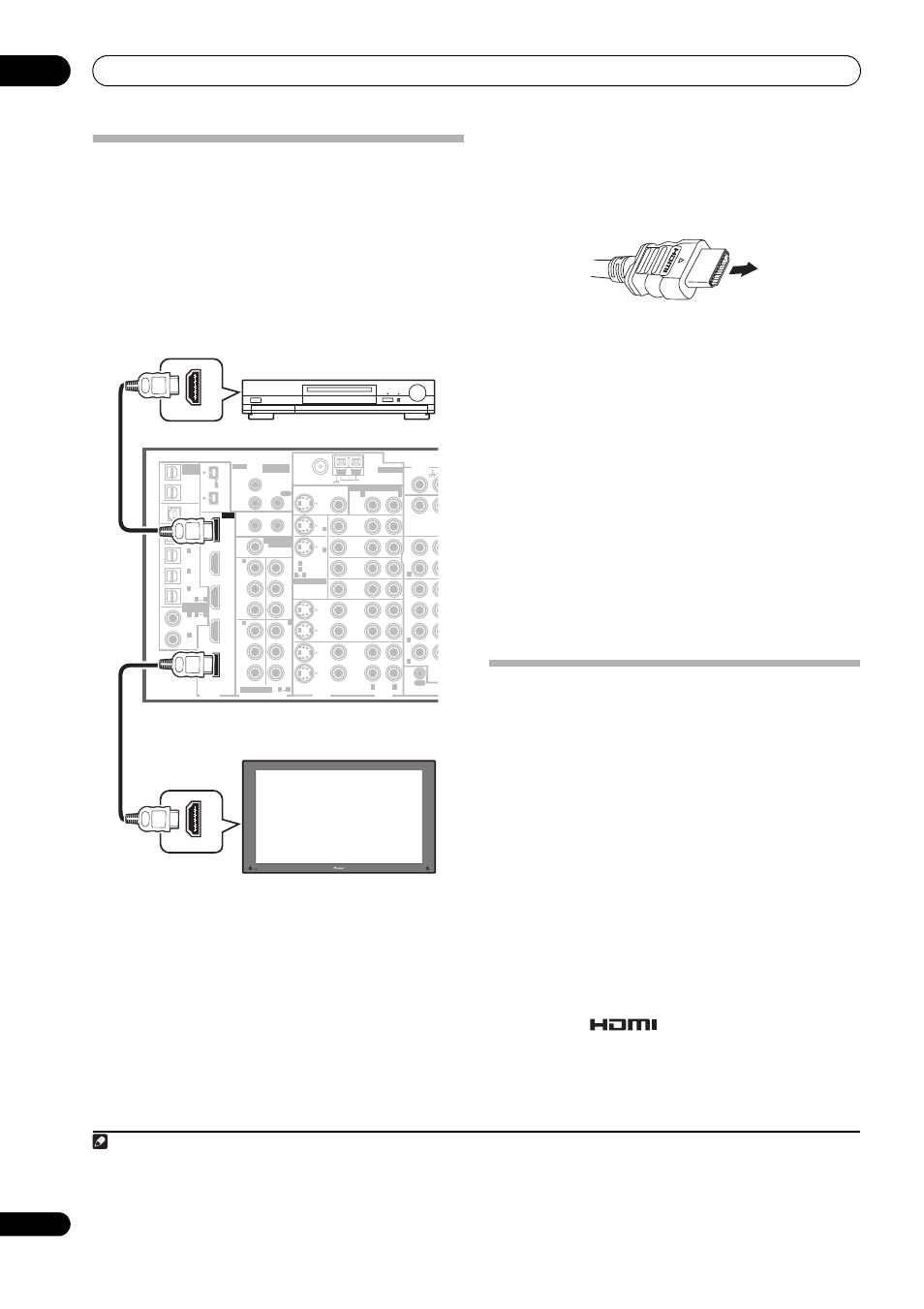

Подключение с помощью HDMI
При наличии компонента с интерфейсом HDMI или DVI (с
HDCP), его можно подключить к ресиверу с помощью
имеющегося в продаже кабеля HDMI.
1
При помощи соединения HDMI передаются несжатые
цифровые видеосигналы, а также практически любые виды
цифрового звука, с которыми совместим компонент, включая
DVD-Video, DVD-Audio (см. ниже информацию об
ограничениях), Video CD/Super VCD, CD и MP3. Для
получения дополнительной информации о совместимости
HDMI см. раздел О преобразователе видеосигнала на стр. 11.
1
Используйте кабель HDMI для подключения
внутреннего соединения HDMI IN этого ресивера с
выходом HDMI используемого компонента с
интерфейсом HDMI.
При подключенном компоненте HDMI на передней панели
появляется индикация HDMI.
2
Используйте кабель HDMI для подключения
внутреннего соединения HDMI OUT (ВЫХОД HDMI) этого
ресивера с внутренним соединением HDMI совместимого
с HDMI монитора.
• При правильном подключении стрелка на разъеме кабеля
на проигрывателе должна быть направлена вправо.
3
Используйте кнопку INPUT SELECT (ВЫБОР ВХОДА)
для выбора подключенного входа HDMI (например,
HDMI 2).
Можно также воспользоваться регулятором INPUT
SELECTOR на передней панели.
• Установите параметр HDMI, как описано в разделе
Настройка параметров аудио/видео на стр. 66 в
положение THROUGH (СКВОЗНОЙ), если необходимо
прослушать звук HDMI, выводимый используемым ТВ
или плазменным дисплеем (из этого ресивера звук
слышаться не будет).
• Если видеосигнал не появляется на используемом ТВ
или плазменном дисплее, попробуйте отрегулировать
настройки разрешения используемого компонента или
дисплея. Учтите, что некоторые компоненты (например,
игровые видеоприставки) имеют разрешение,
преобразование которого невозможно. В этом случае
используйте аналоговое подключение видео.
• Прослушивание HDMI аудио через разъемы цифрового
выхода ресивера невозможно.
О HDMI
HDMI (High Definition Multimedia Interface – интерфейс
мультимедиа с высоким разрешением) может передавать как
видео, так и звук через одно цифровое соединение и
предназначен для проигрывателей DVD, цифровых
телевизоров, телевизионных приставок и других аудио/
видеоустройств. HDMI разработан с целью объединения в
одной спецификации технологий HDCP (High Bandwidth
Digital Content Protection – защита широкополосного
цифрового содержимого) и DVI (Digital Visual Interface –
цифровой визуальный интерфейс). HDCP служит для защиты
цифрового содержимого, передаваемого и принимаемого
совместимыми с DVI дисплеями.
HDMI поддерживает видео стандартного, улучшенного
качества и высокой четкости, а также многоканальный
объемный звук. К особенностям HDMI относятся передача
цифрового видео без сжатия, полоса пропускания до 2,2
гигабит в секунду (для сигналов HDTV), один разъем (вместо
нескольких кабелей и разъемов) и возможность связи между
источником сигнала и аудио/видеоустройствами, такими как
цифровой телевизор.
HDMI, эмблема
и High-Definition Multimedia
Interface являются товарными знаками или
зарегистрированными товарными знаками компании HDMI
Licensing LLC.
Примечание
1 • Подключение HDMI допускается только для компонентов, поддерживающих интерфейс DVI и совместимых как с DVI, так и с защитой HDCP. Для
подключения к разъему DVI понадобится отдельный переходник (DVI
HDMI). В то же время через подключение DVI - HDCP не может передаваться звук.
Дополнительные сведения можно получить у продавца оборудования.
• Данное устройство рассчитано на соответствие интерфейсу HDMI версии 1.2. В зависимости от подключенного компонента применение подключения
DVI может привести к ненадежной передаче сигнала. Если используется компонент с версией HDMI 1.0, вывод защищенных от копирования источников
DVD-Audio CPPM через соединение HDMI невозможен.
MULTI-ROOM
& SOURCE
/ REC SEL
ROOM3
(ZONE3)
OUT1
OUT2
USB
AUDIO
IN
S400
(AUDIO)
S400
(DVD/LD)
(TV)
FM UNBAL 75 ½
AM LOOP
MONITOR
OUT
OUT
CD
CD-R/
TAPE
DVD/
LD
TV
SAT
VIDEO /
GAME1
OUT
DVR/
VCR 1
DVR/
VCR 2
OUT
IN
IN
VIDEO
VIDEO
AUDIO
S - VIDEO
IN
IN
IN
FR
FL
SUB W.
C
MUL
IN
SUR-
ROUND
SURROUN
BAC
CONTROL
OUT
PHONO
IN
IN
IN
IN
Y
P
B
P
R
Y
P
B
P
R
Y
P
B
P
R
Y
P
B
P
R
DIGITAL
COMPONENT VIDEO
ASSIGNABLE
ASSIGNA-
BLE
ASSIGNABLE
OUT
OUT
ANTENNA
MULTI-ROOM & SOURCE
AUDIO
IN
IN1
IN2
IN1
1
12 V TRIGGER
2
MONITOR
OUT
MULTI-ROOM
& SOURCE
ROOM2
ROOM2(ZONE2)
ROOM2(ZONE2)
MAIN ROOM(ZONE1)
(ZONE2)
IN2
(DC OUT 12V TOTAL 50 mA MAX)
IN3
IN4
OUT
(SAT)
(DVR/
VCR 1)
1
IN
2
(DVR/
VCR 2)
IN
3
(DVD/
LD)
IN
1
(CD)
IN
2
IN
2
IN
OUT
1
IN
1
IN
2
IN
1
IN
2
R
L
HDMI
MULTI-ROOM
& SOURCE
IR
IN
3
(CD-R)
IN
4
4
1
2
1
2
1
3
1
R
L
R
R
R
HDMI OUT
HDMI IN
Компонент, оборудованный
HDMI/DVI
Монитор или плазменный
дисплей, совместимый с
HDMI/DVI
