Подключение оборудования 03
16
Ru

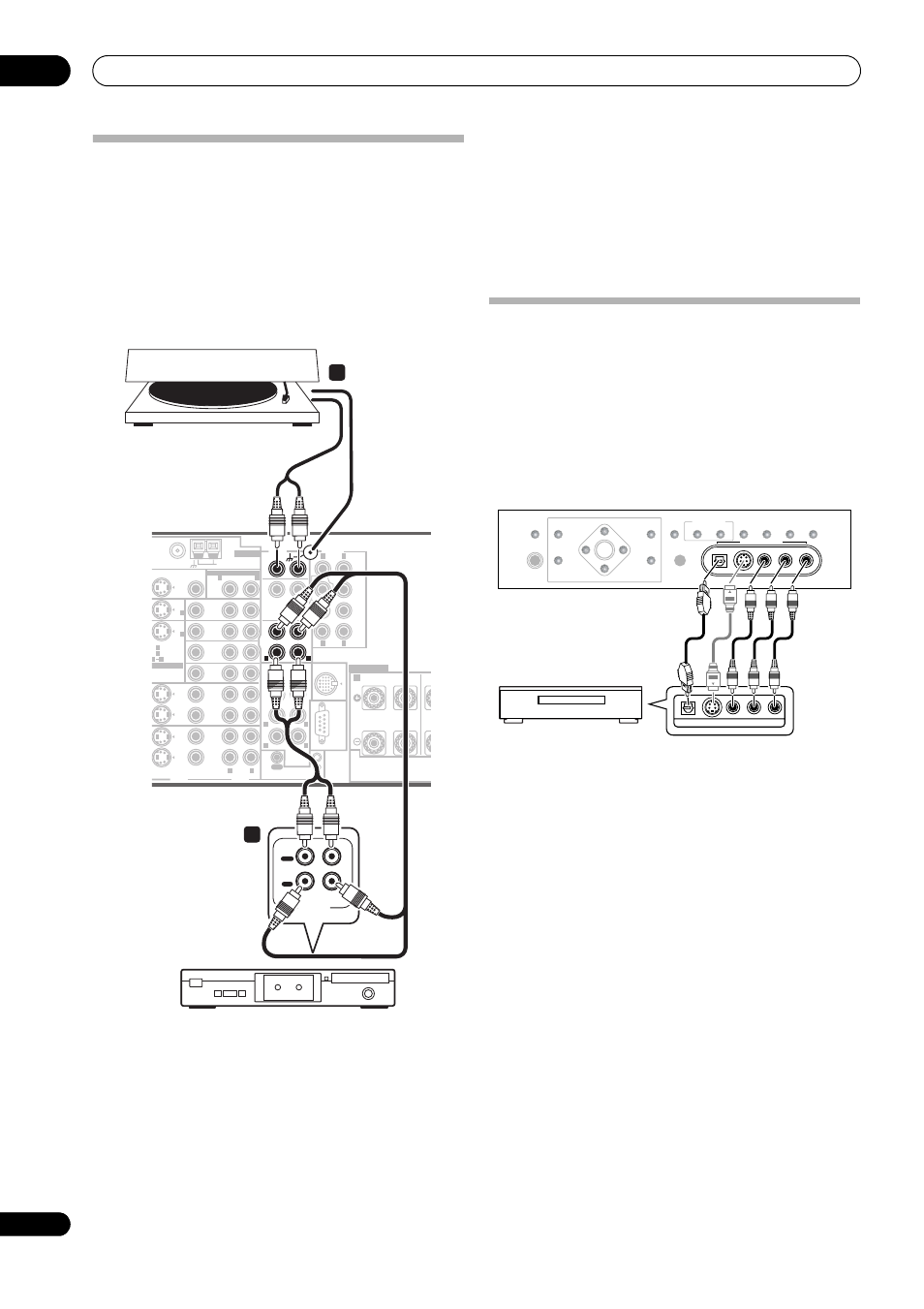

Подключение аналоговых
аудиоисточников
Этот ресивер оснащен тремя стереофоническими
аудиовходами. Двум из этих входов соответствуют выходы,
что позволяет использовать их с аналоговыми устройствами
записи.
Один из аудиовходов (PHONO) предназначен для входа
сигнала от проигрывателя грампластинок; использовать его в
качестве входа для других компонентов не следует. Этот
вход также имеет контакт заземления, необходимый для
большинства проигрывателей.
1 Соедините аналоговые аудиовыходы источника со
одним из аудиовходов (AUDIO).
Подключите с помощью стереофонического кабеля RCA с
аудиоштекером.
• Если подключается магнитофон, MD-рекордер и т.д.,
соедините аналоговые аудиовыходы (OUT) ресивера с
аналоговыми аудиовходами устройства.
2 Только для проигрывателей
грампластинок:подключите стереофонические
аудиовыходы ко входам PHONO.
• Если проигрыватель оснащен проводом заземления,
соедините его с контактом заземления ресивера.
• Если используемый проигрыватель грампластинок
имеет линейные выходы (т.е. имеет встроенный
предварительный аудиоусилитель), вместо этого
подключите его ко входам CD.
Подключение компонента к входам на
передней панели
На передней панели ресивера имеются следующие входы:
гнездо композитного видео (VIDEO), гнездо S-video
(S-VIDEO), стереофонические аналоговые аудиовходы
(AUDIO L/R) и оптический цифровой аудиовход (DIGITAL).
Эти соединения можно использовать для любых
компонентов аудио/видео, но они особенно удобны для
использования с переносными устройствами, такими как,
видеокамеры, игровые видеоприставки и переносное аудио/
видеооборудование.
• Выберите эти входы с помощью кнопки INPUT SELECT
(на пульте дистанционного управления) или регулятора
INPUT SELECTOR (
ВЫБОР ВХОДА) (на передней
панели) для выбора разъема VIDEO/GAME 2.
(DVD/LD)
(TV)
FM UNBAL 75 ½ AM LOOP
MONITOR
OUT
OUT
CD
CD-R/
TAPE
DVD/
LD
TV
SAT
VIDEO /
GAME1
OUT
DVR/
VCR 1
DVR/
VCR 2
OUT
IN
IN
IN
VIDEO
VIDEO AUDIO
S - VIDEO
IN
IN
IN
FR FL
SUB W. CENTER
MULTI CH
IN
SPEAKERS
RS-232C
SUR-
ROUND
SURROUND
BACK
CONTROL
iPod
SUB W.
FRONT
CENTER
SUR- ROUND
FRONT R L CE
(Single)
SUR- ROUND
BACK OUT
PHONO
IN
IN
IN
IN
ASSIGNABLE
IN OUT
ANTENNA
MULTI-ROOM & SOURCE
AUDIO PRE OUT
ROOM2(ZONE2)
N 1
N 2
IN 1
IN 2
R L
2 1
R L
L
L
L
R
R
R
L
A
R
L R
VSX-AX4ASi
PLAY
OUT
IN
REC
R L
AUDIO IN/OUT
2
1
Проигрыватель
Кассетный магнитофон и т.д.
4
SPEAKERS ( TUNE +)
ENTER
(TUNE –)
PHONES
AV
PARAMETER
SETUP
(ST –) (ST +)
TUNER
EDIT
BAND
CONTROL ON/OFF
VIDEO
SELECT
SIGNAL
SELECT SBch
PROCESSING STEREO
VIDEO/GAME 2 INPUT
DIGITAL IN S-VIDEO VIDEO L R AUDIO
MULTI – ROOM &
SOURCE/REC SEL
MCACC
SETUP MIC
RETURN
Игровая ТВ-приставка,
видеокамера и т.д.
VIDEO OUTPUT DIGITAL OUT
