Подключение спутникового/
кабельного ресивера или другой
приставки
Спутниковые и кабельные ресиверы, а также наземные
цифровые ресиверы являются примерами так называемых
«приставок».

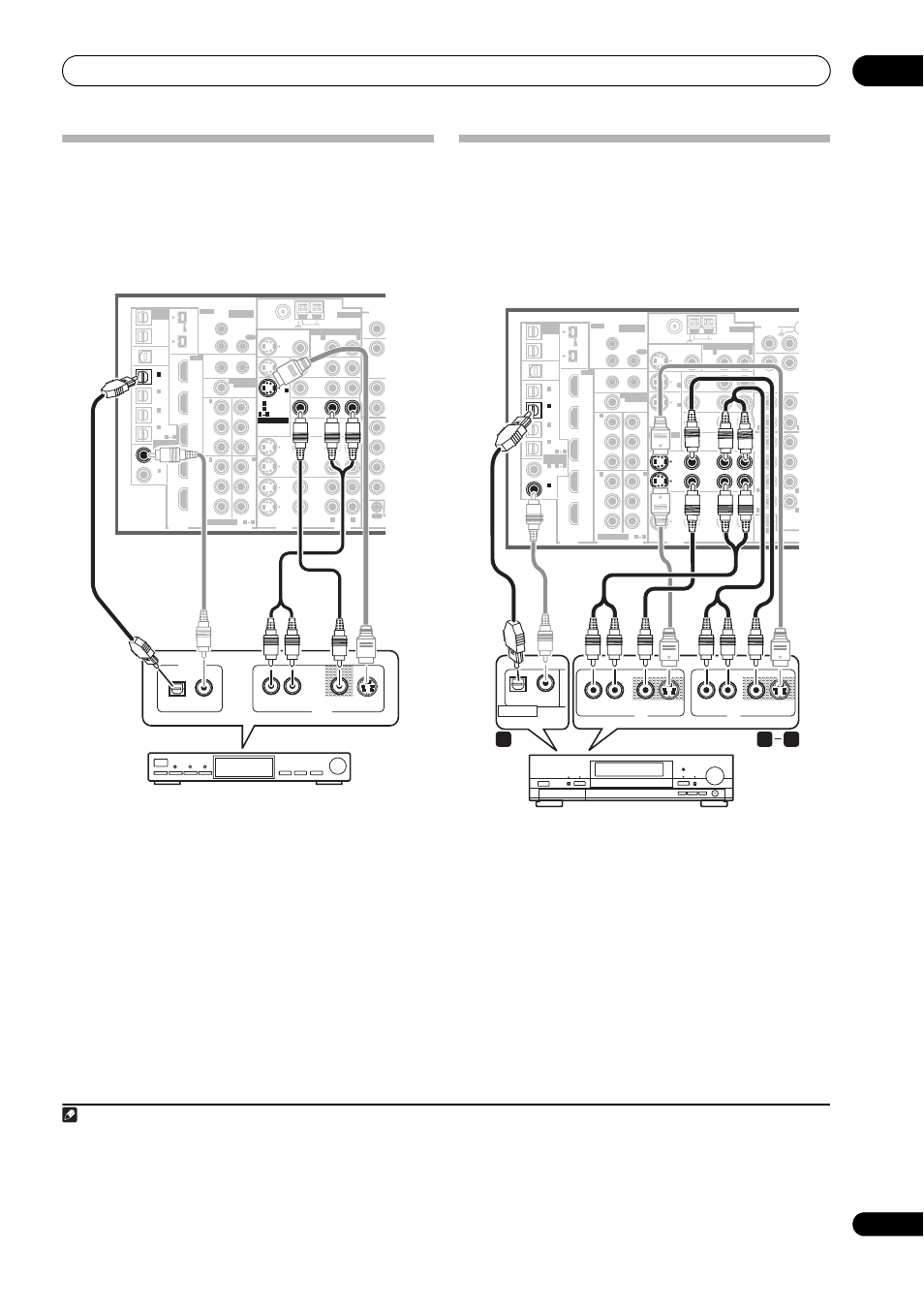

1
Соедините аудио/видеоразъемы приставки со
входами SAT AUDIO и VIDEO.
Выполните соединение с помощью стереофонического
кабеля RCA с аудиоштекером и видеокабеля или кабеля S-
video
1
.
2
Соедините цифровой аудиовыход оптического типа
2
используемой приставки со входом DIGITAL 1 (SAT).
3
Для соединения используйте оптический кабель.
Подключение рекордера DVD/HDD,
видеомагнитофона и других
аудиоисточников
Ресивер оборудован двумя наборами аудио/видеовходов и
выходов, пригодных для подключения аналоговой или
цифровой видеоаппаратуры, включая DVD/HDD-рекордеры
и видеомагнитофоны.
1
Подключите аудио/видеовыходы
видеопроигрывателя/рекордера ко входам DVR/VCR1
AUDIO
и VIDEO.
Для аудиосоединения используйте стереофонический
аудиокабель RCA, а для видеосоединения – стандартный
видеокабель или кабель S-video
4
.
• Для второго рекордера используйте входы DVR/VCR2 IN.
2
Если устройство имеет функцию записи, соедините
выходы DVR/VCR1 AUDIO и VIDEO с аудио/видеовходами
рекордера.
Для аудиосоединения используйте стереофонический
аудиокабель RCA, а для видеосоединения – стандартный
видеокабель или кабель S-video.
• Для второго рекордера используйте выходы DVR/VCR2.
Примечание
1 Если это соединение выполнено, для получения информации о назначении входа S-VIDEO 2 для функции входа SAT см. раздел Меню Input Setup
(Настройка входов) на стр. 63.
2 Если на приставке имеется только коаксиальный цифровой выход, его можно соединить с одним из коаксиальных входов ресивера с помощью
коаксиального цифрового аудиокабеля. При настройке ресивера потребуется указать, какой его вход подключен к приставке (см. раздел Меню Input Setup
(Настройка входов) на стр. 63).
3 Если спутниковый/кабельный ресивер не имеет цифрового аудиовыхода, этот пункт можно пропустить.
