Подключение оборудования
03
12
Ru
Подключение ТВ и проигрывателя
дисков DVD

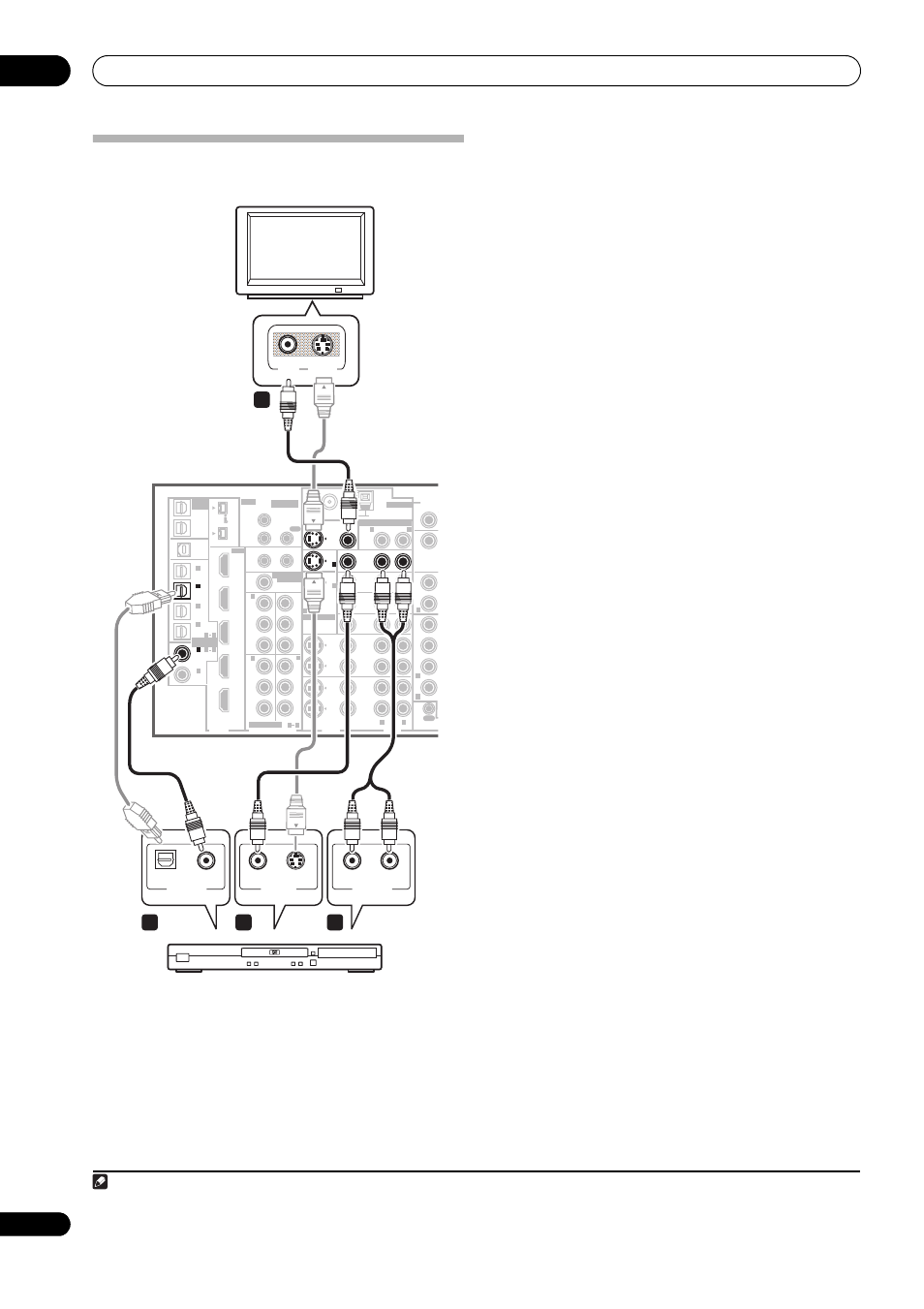

На схеме показана базовая установка данного ресивера с ТВ
и проигрывателем дисков DVD при помощи соединения S-
video или композитного соединения. Различные ТВ и
проигрыватели дисков DVD могут предлагать различные
возможности подключения. Если используемый ТВ/или
проигрыватель дисков DVD имеет компонентные
видеовходы и выходы, см. также раздел Использование
разъемов компонентного видео на стр. 14. Если в
используемом проигрывателе дисков DVD предусмотрены
многоканальные аудиовыходы, см. раздел Подключение
многоканальных аналоговых входов на стр. 53.
1
Подключите видеоразъем MONITOR OUT (ВЫХОД
МОНИТОРА) к видеовходу телевизора.
Используйте видеокабель RCA с аудиоштекером для
подключения к гнезду композитного видео или- для
получения более высокого качества сигнала- используйте
кабель S-video для подключения к гнезду S-video.
2
Соедините выход композитного видео или S-video
проигрывателя DVD со входом DVD/LD VIDEO или DVD/LD
S-VIDEO.
Подключите с помощью стандартного видеокабеля или
кабеля S-video.
3
Соедините цифровой аудиовыход коаксиального
типа
1
проигрывателя DVD со входом DIGITAL 1 (DVD/LD)
этого ресивера.
Используйте коаксиальный кабель, предназначенный для
цифрового звука.
4
Подключите стереофонические аудиовыходы на
проигрывателе DVD ко входам DVD/LD AUDIO.
Подключите с помощью стереофонического кабеля RCA с
аудиоштекером.
• Если на используемом проигрывателе дисков DVD
имеются многоканальные видеовыходы, вместо этого
можно использовать их. См. раздел Подключение
многоканальных аналоговых входов на стр. 53.
MULTI-ROOM
& SOURCE
/ REC SEL
ROOM3
(ZONE3)
OUT1
OUT2
USB
AUDIO
IN
S400
(AUDIO)
S400
(DVD/LD)
(TV)
FM UNBAL 75 ½
AM LOOP
MONITOR
OUT
OUT
CD
CD-R/
TAPE
DVD/
LD
TV
SAT
VIDEO /
GAME1
OUT
DVR/
VCR 1
DVR/
VCR 2
OUT
IN
IN
VIDEO
VIDEO
AUDIO
S - VIDEO
IN
IN
IN
FR
F
SUB W.
SUR-
ROUND
SURR
CONTROL
OUT
PHONO
IN
IN
IN
IN
Y
P
B
P
R
Y
P
B
P
R
Y
P
B
P
R
Y
P
B
P
R
DIGITAL
COMPONENT VIDEO
ASSIGNABLE
ASSIGNA-
BLE
ASSIGNABLE
OUT
OUT
ANTENNA
MULTI-ROOM & SOURCE
AUDIO
IN
IN1
IN2
IN1
1
12 V TRIGGER
2
MONITOR
OUT
MULTI-ROOM
& SOURCE
ROOM2
ROOM2(ZONE2)
ROOM2(ZONE2)
MAIN ROOM(ZONE1)
(ZONE2)
IN2
(DC OUT 12V TOTAL 50 mA MAX)
IN3
IN4
OUT
(SAT)
(DVR/
VCR 1)
1
IN
2
(DVR/
VCR 2)
IN
3
(DVD/
LD)
IN
1
(CD)
IN
2
IN
2
IN
OUT
1
IN
1
IN
2
IN
1
IN
2
R
L
HDMI
MULTI-ROOM
& SOURCE
IR
IN
3
(CD-R)
IN
4
4
1
2
1
2
1
3
1
R
L
R
R
R
Телевизор
VIDEO
IN
S-VIDEO
IN
S-VIDEO
OPTICAL
DIGITAL OUT
VIDEO OUT
COAXIAL
Проигрыватель DVD
AUDIO
R
L
ANALOG OUT
VSX-AX4ASi
3
1
2
4
Примечание
1 Если на проигрывателе DVD имеется только оптический цифровой выход, его можно соединить с одним из оптических входов ресивера с помощью
оптического кабеля. При настройке ресивера потребуется указать, какой его вход подключен к проигрывателю (см. раздел Меню Input Setup (Настройка
входов) на стр. 63).
