Подключение оборудования 03
11
Ru
12 Входы (выходы) аудио-/видеоисточников (6 шт.)
Используйте для подключения к источникам аудио/видео,
например, проигрывателям/рекордерам DVD,
видеомагнитофонам и т.д. Каждый набор входов имеет
разъемы композитного видео, S-video
1
и стереофонического
аналогового видео.
 Подключение рекордера DVD/HDD, видеомагнитофона
и других аудиоисточников на стр. 13.
13
Аналоговые стереофонические аудиовходы/выходы
(3 шт.)
Используйте для подключения аудиоисточников, например,
проигрывателей CD, кассетных магнитофонов,
проигрывателей грампластинок и т.д.
 Подключение аналоговых аудиоисточников на стр. 16.
14 Многоканальные аналоговые аудиовходы
7.1-канальные входы для подключения проигрывателя DVD
с многоканальными аналоговыми выходами.
 Подключение многоканальных аналоговых входов на
стр. 53.
15
Вход/выход управления
Используйте для подключения других компонентов Pioneer с
возможностью управления всеми компонентами при помощи
одного инфракрасного датчика дистанционного управления.
 Управление другими компонентами Pioneer с помощью
пульта данного устройства на стр. 76.
16
Многоканальные выходы для предварительных
усилителей
Используйте для подключения отдельных усилителей для
центрального канала, каналов объемного звучания, задних
каналов объемного звучания и канала низкочастотного
громкоговорителя.
 Подключение дополнительных усилителей на стр. 56 (для
получения информации о подключении активного
низкочастотного громкоговорителя также см.
разделУстановка акустической системы на стр. 17).
17
Входной разъем iPod
Используйте для подключения проигрывателя iPod Apple в
качестве аудио- или видеоисточника.
 Подключение проигрывателя iPod на стр. 48.
18 Разъем RS-232C
Используйте для подключения к ПК для вывода изображения
при использовании расширенной настройки MCACC.
 Подключение компьютера для вывода информации при
расширенной настройке MCACC на стр. 62.
19
Контакты громкоговорителей
Используйте для подключения основных передних,
центрального громкоговорителей, громкоговорителей
объемного звучания и задних громкоговорителей объемного
звучания.
 Установка акустической системы на стр. 17.
20 Вход AC IN
Предназначен для подключения прилагаемого кабеля
питания.
21
Розетка питания с выключателем (макс. 100 Вт/0,4 А)
Используйте для питания другого компонента системы.
Подача питания включается и выключается вместе с
ресивером.
 Выходы питания переменного тока на стр. 20.

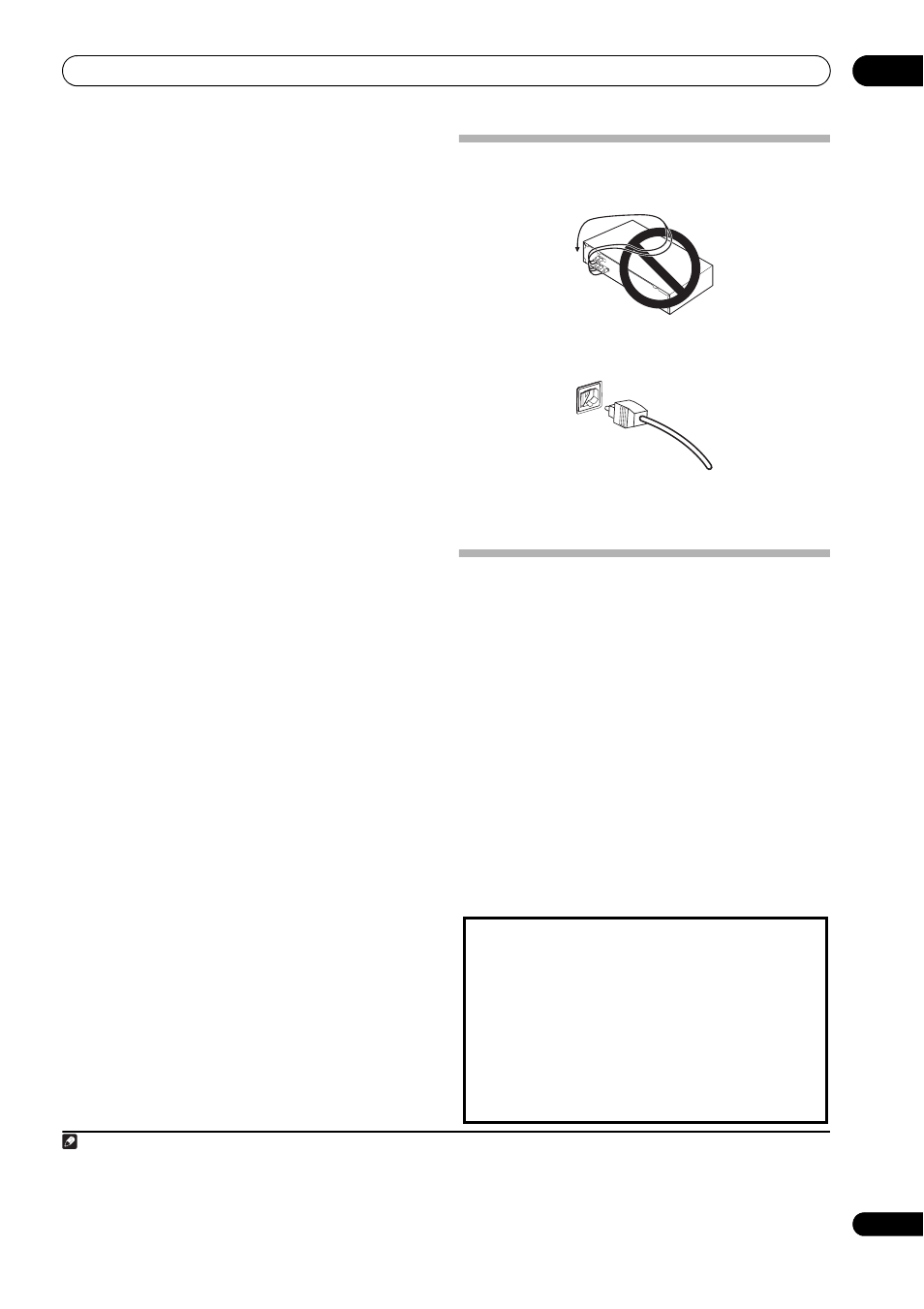

Подключение кабелей
• Во избежание фонового шума не кладите подключенные
кабели на ресивер.
• Аккуратно выполняйте подключение оптического
кабеля, старайтесь не повредить защитную шторку
оптического разъема.
• Обеспечьте для оптического кабеля свободно
свисающую петлю. Можно повредить кабель об острые
углы.
О преобразователе видеосигнала
Преобразователь видеосигнала обеспечивает вывод всех
видеоисточников через все разъемы MONITOR VIDEO OUT
(
ВИДЕОВЫХОД МОНИТОРА). Исключением являются
только видеосигналы формата HDMI и с высокой
детализацией: поскольку декодирование их невозможно, при
использовании этих видеоисточников используемый
монитор/ТВ необходимо подключить к выходам HDMI/
компонентного видео.
2
Если для нескольких видеокомпонентов назначена одна и та
же функция входа (см. раздел на Меню Input Setup
(Настройка входов) на стр. 63) преобразователь
устанавливает последовать их использования в следующем
порядке: HDMI, компонентное видео, S-video, затем
композитное видео.
• Для обеспечения оптимальных рабочих характеристик
THX рекомендует выключить (OFF) цифровое
преобразование видеосигнала (Digital Video Conversion)
(см. раздел Настройка параметров аудио/видео на
стр. 66).
Примечание
1 Необходимо назначить источник входа для входа S-video, к которому подключен используемый видеокомпонент (см. раздел Меню Input Setup (Настройка
входов) на стр. 63).
2 Если видеосигнал не появляется на используемом ТВ или плазменном дисплее, попробуйте отрегулировать настройки разрешения используемого
компонента или дисплея. Учтите, что некоторые компоненты (например, игровые видеоприставки) имеют разрешение, преобразование которого
невозможно. В этом случае попробуйте установить цифровое преобразование видеосигнала (см. раздел Настройка параметров аудио/видео на стр. 66) в
положение OFF (ВЫКЛ.).
При работе данного изделия используется
технология защиты авторских прав, защищенная
патентами США и другими правами
интеллектуальной собственности. Данная
технология по защите авторских прав должна
использоваться только с разрешения корпорации
Macrovision и предназначена только для
домашнего и другого ограниченного
использования потребителями, если иное не
указано в специальном разрешении Macrovision.
Инженерный анализ и разборка запрещены.
