Другие подсоединения
Выключите все компоненты перед выполнением любых
соединений.

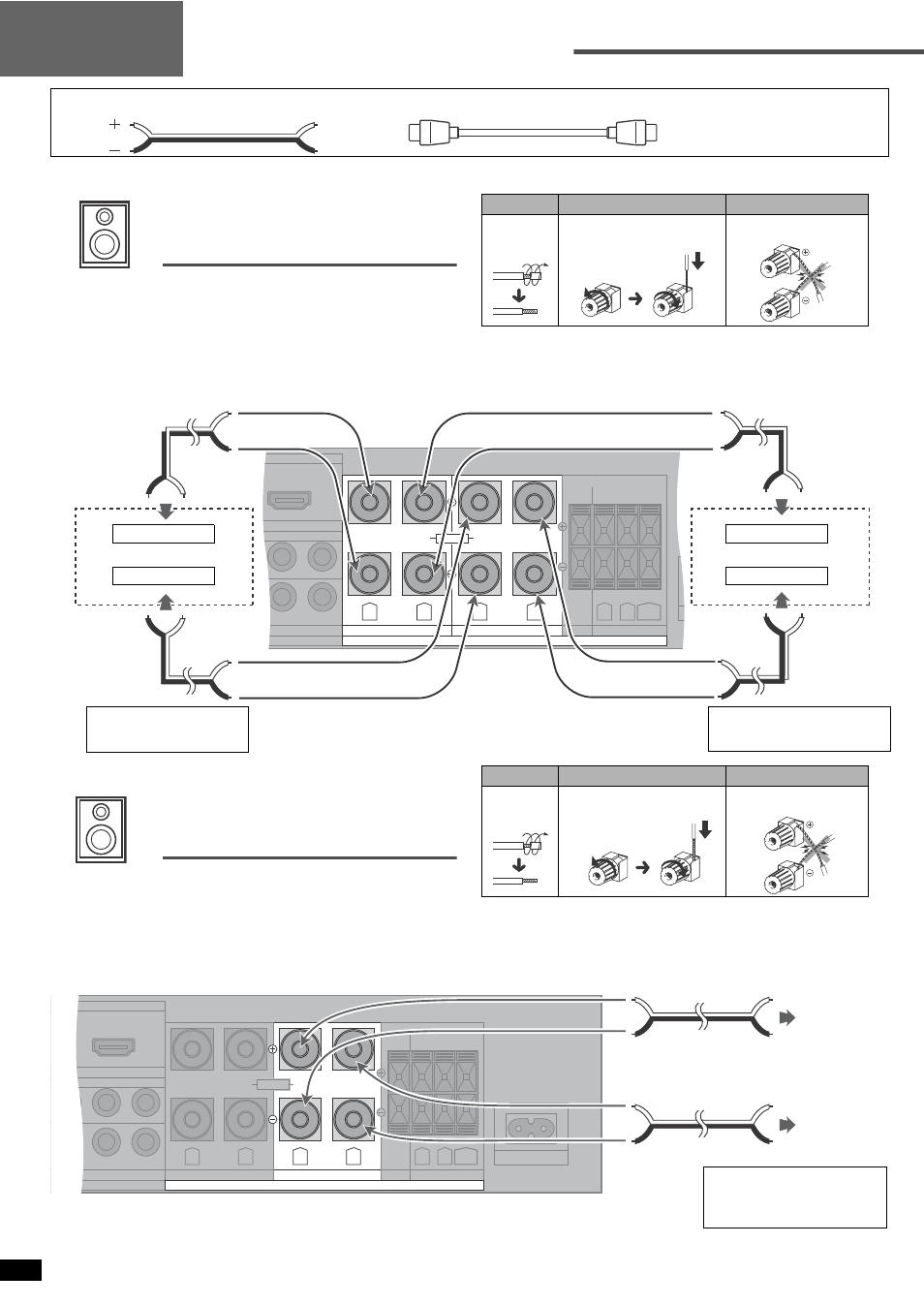

Двухпроводное соединение
Вы можете наслаждаться звуком высокого качества при помощи
подсоединения к динамикам, разработанным для двухпроводного
соединения.
• Используйте динамики, разработанные для двухпроводного
соединения, которые имеют комбинированный импеданс 6–16 Ом.
• Обязательно нажмите кнопки [A] и [B] одновременно, чтобы
включить индикатор “BI-WIRE” (á стр. 18).
Шнур динамика
Кабель HDMI
Кабель
Разъемы динамика
Примечание
Скрутите
провод.
Не закорачивайте.
P
B
P
R
P
B
P
R
TV IN
DVD IN
MPONENT VIDEO
SURROUND
R
L BACK
(DVD) IN
FRONT B
CENTER
FRONT A
R
L
R
L
BI-WIRE
HF
LF
SPEAKERS (6
∼16Ω)
Разъемы HF
Передний правый динамик
Разъемы LF
Разъемы HF
Передний левый динамик
Разъемы LF
Пункт
2
Использование
разъема B динамика
Для подсоединения второй пары динамиков.
Используйте разъемы A для наслаждения многоканальным звуком.
Если выбран режим SPEAKERS B, воспроизведение будет только
2-канальным.
Для
многоканального
источника
будет
автоматически выбран режим 2CH MIX.
Кабель
Разъемы динамика
Примечание
Скрутите
провод.
Не закорачивайте.
Y
P
B
P
R
Y
P
B
P
R
TV IN
DVD IN
COMPONENT VIDEO
SURROUND
AC IN
∼
R
L BACK
MI
(DVD) IN
FRONT B
CENTER
FRONT A
R
L
R
L
BI-WIRE
HF
LF
SPEAKERS (6
∼16Ω)
Передний
правый
динамик
Передний
левый
динамик
Импеданс динамика:
Передний B:
6-16 Ом
A и B: 6-16 Ом
Импеданс динамика:
BI-WIRE:
6-16 Ом
34
HF: Высокая частота
LF: Низкая частота
