6

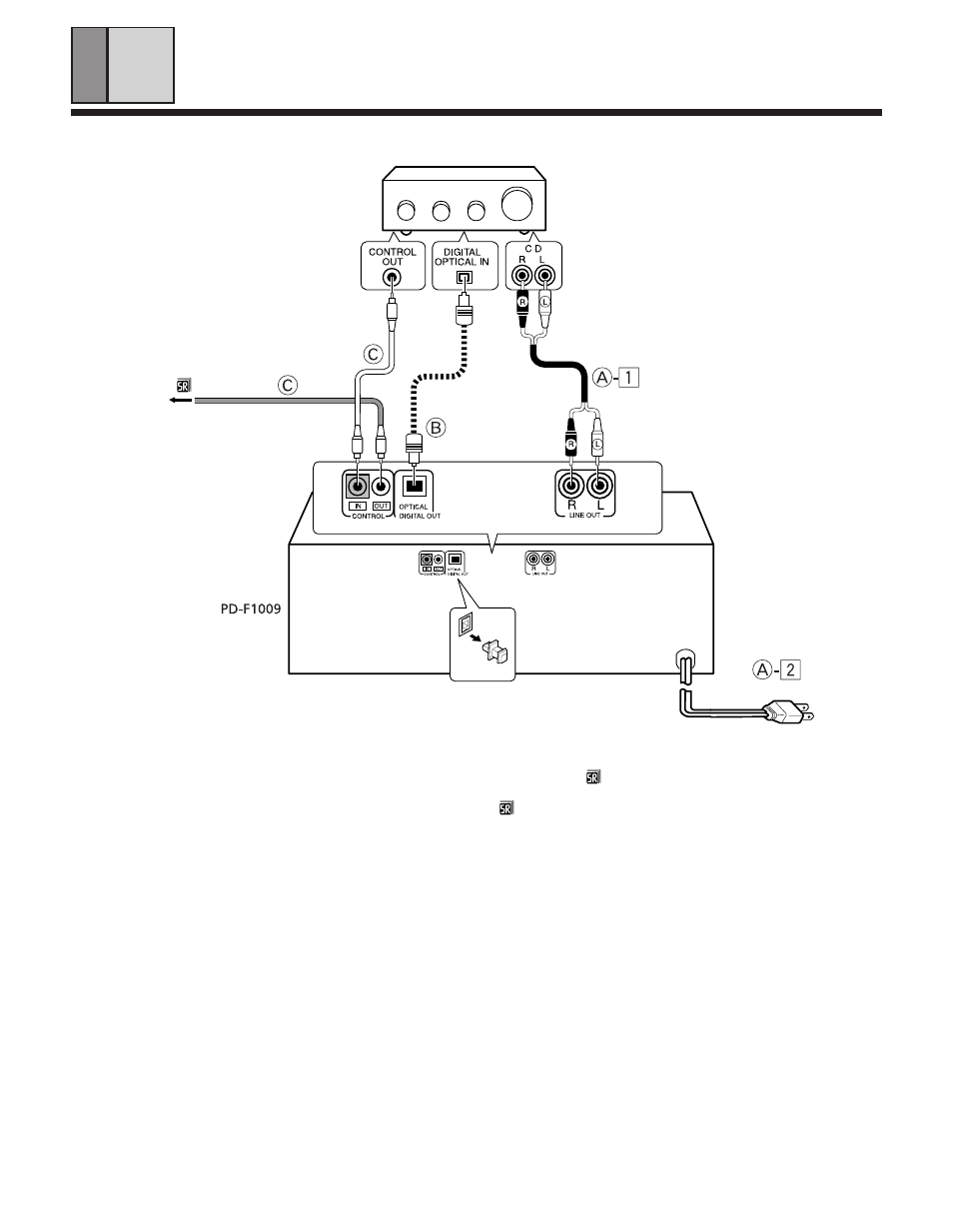

A Выполнение подключений

1 Соедините разъемы LINE OUT данного аппарата с входны-

ми разъемами (CD èëè AUX) усилителя. Белые штекера сле-
дует вставлять в левые (L) разъемы, а красные в правые (R).

N Не подключайте данный аппарат к разъемам усилителя

PHONO, так как звучание в данном случае будет искажено,
а нормальное воспроизведение невозможно.

2 Подключите шнур питания в сетевую розетку.
N Штекера должны быть плотно вставлены в розетку.

Примечание!!
Если шнур питания вставляется в выходной разъем
“SWITCHED” АС на усилителе, то воспользоваться функцией
сохранения параметров в памяти данного аппарата нельзя.

B Подключение оптико-волоконного кабеля

Компакт-диск можно воспроизводить с использование цифро-
вого выхода.
Данный аппарат можно подключать к усилителю, оборудован-
ному оптическим цифровым разъемом.
1. Снимите с разъема OPTICAL DIGITAL OUT данного аппа-

рата защитный колпачок.

2. Соедините разъем OPTICAL DIGITAL OUT данного аппара-

та с оптическим входным разъемом усилителя с помощью
оптико-волоконного кабеля.

N Надежно вставьте штекер оптико-волоконного кабеля в

оптический цифровой разъем.

Для подключения к оптическому цифровому разъему исполь-
зуется оптико-волоконный кабель, приобретаемый отдельно.

C Дистанционное управление системой с по-

мощью стерео усилителя Pioneer с марки-
ровкой

При использовании стерео усилителя Pioneer с маркировкой

соедините разъем CONTROL IN на тыловой панели данно-

го проигрывателя с разъемом CONTROL OUT на усилителе.
Это позволит управлять проигрывателем компакт-дисков с
помощью пульта дистанционного управления усилителя. Если
данная функция использоваться не будет, соединять разъемы
CONTROL IN/OUT необязательно.

N Пульт дистанционного управления, входящий в комплект

поставки усилителя, может использоваться для управления
режимами воспроизведения, остановки, паузы, поиска
фрагмента/диска и смены дисков.

N Инструкции по эксплуатации данного пульта смотрите в ру-

ководстве, входящем в комплект поставки усилителя.

Примечания!!

N При подключении кабеля управления к разъему CONTROL

IN данного проигрывателя, прямое управление проигрыва-
телем с помощью пульта дистанционного управления не-
возможно. Для управления проигрывателем следует напра-
вить пульт на усилитель.

N Надежно вставьте оба штекера кабеля управления в разъе-

мы CONTROL IN è CONTROL OUT. Необходимо вставить оба
конца кабеля в разъемы.

N При подключении только к цифровому выходу, дистанци-

онный сенсор усилителя не функционирует. Для его вклю-
чения необходимо вставить выходной кабель в стерео уси-
литель, а также подключить цифровой выход.

ПОДКЛЮЧЕНИЕ

Перед выполнением подключений выключите выключатель питания и выньте шнур питания из сетевой розетки.

Стерео усилитель

Кабель управления

Крас-
ный

Белый

Оптико-воло-
конный кабель

Красный

Белый

Аудио кабель

К разъему CONTROL IN на
другом компоненте Pioneer
с маркировкой

.

Шнур питания
