Соединительный шнур питания

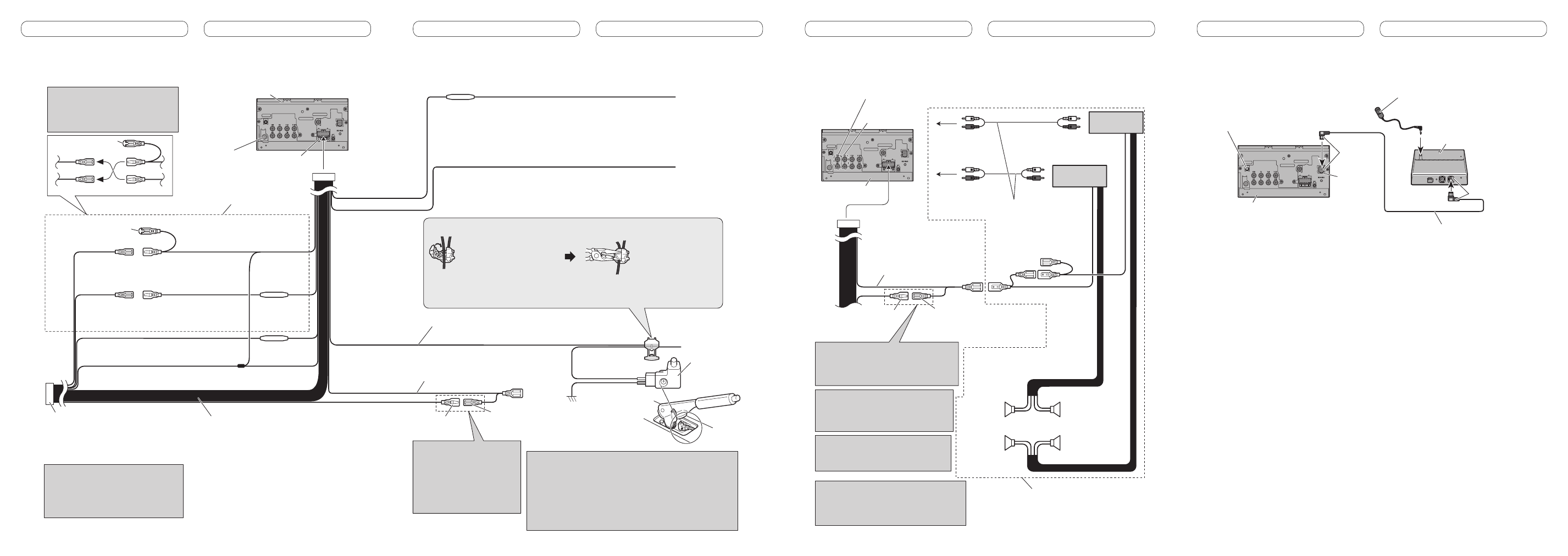

Подключение устройств Подключение устройств
Соединение с усилителем мощности, который продается
отдельно
Примечание:
· Измените исходные настройки данного устройства
(См. Руководство по эксплуатации).
Низкочастотный динамик данного устройства
обеспечивает монофонический выходной сигнал.
Синий/белый
Подключите к клемме системы
контроля усилителя мощности
(макс. 300 мА 12 В пост. ток).
Синий/белый (7*)
Подключите к клемме управления
реле автомобильной антенны
(макс. 300 мА 12 В пост. ток).
Синий/белый (6*)
Данное устройство
Соедините с кабелями RCA
(продаются отдельно)
Задний
динамик или
низкочастотный
динамик
Выполните данные подключения,
когда используется усилитель,
который не входит в состав
обязательного оборудования.
Система дистанционного
управления
Левый Правый
Передний выход
Задний
динамик или
низкочастотный
динамик
Передний
динамик
Передний
динамик
Усилитель мощности
(продается отдельно)
Усилитель мощности
(продается отдельно)
Задний выход или
выход низкочастотного
динамика
К переднему
выходу
К заднему выходу
или к выходу
низкочастотного
динамика
Положение штекера ISO может быть различным в
зависимости от типа автомобиля. Соедините 6* и 7*,
если штырь 5 – это тип штыря управления антенной.
Никогда не соединяйте 6* и 7* во всех остальных
типах автомобилей.
При подключении к данному устройству
многоканального процессора (DEQ-P6600), который
продается отдельно, ничего не подключайте к
проводам динамиков и дистанционному управлению
системы (голубой/белый).
При подключении к данному устройству
многоканального процессора, обратитесь к
инструкции по установке многоканального процессора
для уточнения метода подключения.
Подключение устройств Подключение устройств
Способ подключения
1. Зажмите провод 2. Плотно обожмите
острогубцами.
Примечание:
• Положение переключателя стояночного тормоза зависит от модели автомобиля.
За более подробной информацией, обращайтесь к инструкции по эксплуатации
автомобиля или к дилеру.
Желтый/черный
Если Вы используете оборудование с функцией Приглушения
звука, подключите подводящий провод к проводу Audio Mute
на той части оборудования. Если нет, то держите провод
Audio Mute свободным от любых подключений.
Светло-зеленый
Используется для индикации состояния стояночного тормоза.
Эти провода должны подключаться к стороне питания
переключателя стояночного тормоза.
Синий/белый
Подключите к клемме системы контроля
усилителя мощности (макс. 300 мА 12 В пост. ток).
Синий/белый (7*)
Подключите к клемме управления реле
автомобильной антенны (макс. 300 мА 12 В пост. ток).
Синий/белый (6*)
Сторона заземления
Сторона
электропитания Переключатель
стояночного
тормоза
Провода динамиков
Белый: Передний
левый
Белый/черный: Передний левый
Серый: Передний правый
Серый/черный: Передний правый
Зеленый: Задний левый или
низкочастотный динамик
Зеленый/черный: Задний левый или
низкочастотный динамик
Фиолетовый: Задний правый или
низкочастотный динамик
Фиолетовый/черный: Задний правый или
низкочастотный динамик
Примечание:
В зависимости от типа автомобиля
функции 3* и 5* могут быть
различными. В этом случае, убедитесь,
что 2* подключили к 5* и 4* к 3*.
1*
2*
4*
3*
5*
Колпачок (1*)
Не снимайте колпачок,
если клемма не
используется.
Желтый (3*)
Разрывный
(или вспомогательный) Желтый (2*)
Подключите к клемме
постоянно подающей 12 В.
Соедините провода одинакового
цвета друг с другом.
Предохранитель (10А)
Красный (5*)
Вспомогательный
(или разрывный) Красный (4*)
Подключите к клемме, контролируемой
замком зажигания (12 В пост. ток).
Черный (заземление на массу)
Подключите к чистому, неокрашенному металлическому участку.
Даннaое устройство
Вход антенны
Оранжевый/белый
Подключить к клемме выключателя освещения.
Фиолетовый/белый
Из двух проводов, подключенных к фонарю заднего хода,
используйте тот, на котором изменяется напряжение при
переключении рычага коробки передач в положение
REVERSE (R) (Задний ход). Такое подключение позволяет
устройству воспринимать, в каком направлении движется
автомобиль: назад или вперед.
Резистор
предохранителя
Резистор
предохранителя
ISO разъем
Примечание:
В некоторых автомобилях ISO разъем
может быть разделен на два. В этом случае
убедитесь, что подключили оба разъема.
При подключении к данному устройству
многоканального процессора (DEQ-P6600),
который продается отдельно, ничего не
подключайте к проводам динамиков и
дистанционному управлению системы
(голубой/белый).
Резистор
предохранителя
Примечания:
• Измените исходные настройки данного устройства (См.
Руководство по эксплуатации). Низкочастотный динамик
данного устройства обеспечивает монофонический выходной
сигнал.
• Когда используете низкочастотный динамик 70 Вт (2 Ω),
убедитесь, что соединились с Фиолетовым и Фиолетовым/
черным проводами данного устройства. Не подсоединяйте
ничего к Зеленому и Зеленому/черному проводам.
Положение штекера ISO может
быть различным в зависимости
от типа автомобиля. Соедините
6* и 7*, если штырь 5 – это тип
штыря управления антенной.
Никогда не соединяйте 6* и 7* во
всех остальных типах
автомобилей.
Подключение системы
Данное устройство
Микрофон для дозвона
«свободные руки»
(поставляется с адаптером Bluetooth)
Монтажный дистанционный ввод
Может быть подключен жестко-
смонтированный адаптер
дистанционного управления
(продается отдельно).
Черный
Bluetooth адаптер
(например CD-BTB200)
(продается отдельно)
Голубой
Разъем для
подключения
IP-BUS
(Голубой)
IP-BUS кабель
(поставляется с адаптером Bluetooth)
