ВНИМАНИЕ
• Во избежание риска несчастного случая и
возможного нарушения применимых законов,
переднее устройство DVD или TV (которое
продается отдельно) не должно ни в коем случае
использоваться во время вождения автомобиля.
Также, задние Дисплеи не должны находиться в
таких местах, где они явно отвлекают внимание
водителя.
• В некоторых странах или государствах, просмотр
изображений на дисплее внутри автомобиля
не разрешен даже лицам, не находящимся за
рулем. Где применимы такие правила, их следует
соблюдать, и эти элементы DVD данного устройства
не следует использовать.
ПРЕДУПРЕЖДЕНИЕ
• PIONEER не рекомендует вам самостоятельно
производить установку или обслуживание
дисплея. Устанавливая или обслуживая
устройство, вы можете подвергнуться риску
поражения электрическим током, а также
другим рискам. Предоставьте выполнение
всех работ, связанных с установкой и
обслуживанием вашего дисплея официальному
обслуживающему персоналу компании Pioneer.
• Закрепите все провода кабельными зажимами
или липкой лентой. Не оставляйте никаких
проводов неизолированными.
• Не просверливайте никаких отверстий в
моторном отсеке для подключения желтого
провода устройства к батарее автомобиля.
Вибрация двигателя может случайно привести
к повреждению изоляции в том месте, где
проведен провод из пассажирского салона в
моторный отсек. Будьте особо осторожны при
закреплении провода в этом месте.
• Очень опасно допускать обмотку провода
дисплея вокруг рулевой колонки или рычага
переключения коробки передач. Убедитесь, что
дисплей установлен таким образом, что он не
создает препятствий для вождения.
• Убедитесь, что провода не касаются
двигающихся частей автомобиля, например
рычага переключения коробки передач,
стояночного тормоза или направляющего
механизма сидений.
• Не укорачивайте никакие провода. При
укорачивании провода цепь защиты может не
сработать в нужный момент.
ВНИМАНИЕ
СВЕТЛО-ЗЕЛЕНЫЙ ПРОВОД НА РАЗЪЕМЕ
ПИТАНИЯ ПРЕДНАЗНАЧЕН ДЛЯ ОТОБРАЖЕНИЯ
СТОЯНОЧНОГО СОСТОЯНИЯ И ДОЛЖЕН
ПОДКЛЮЧАТЬСЯ К СТОРОНЕ ПИТАНИЯ
ПЕРЕКЛЮЧАТЕЛЯ СТОЯНОЧНОГО ТОРМОЗА.
НЕПРАВИЛЬНОЕ ПОДКЛЮЧЕНИЕ ИЛИ
ИСПОЛЬЗОВАНИЕ ЭТОГО ПРОВОДА МОЖЕТ
НАРУШИТЬ ПРИМЕНИМЫЙ ЗАКОН И ПРИВЕСТИ
К СЕРЬЕЗНЫМ ТРАВМАМ ИЛИ ПОВРЕЖДЕНИЯМ.
Примечание
• Данное устройство не может быть установлено
в транспортном средстве без положения АСС
(вспомог.) на замке зажигания.
ACC ON
S
T
A
R
T
O
FF
ON
S
T
A
R
T
O
FF
АСС положение АСС положение нет
• Использование данного устройства в иных, чем
следующие условия, может привести к возгоранию
или неправильному срабатыванию.
— Автомобиль батареей с 12-вольт и
отрицательным заземлением.
— Динамики с 50 Вт (выходная величина) и от 4 Ом
до 8 Ом (полное сопротивление).
• Чтобы предотвратить короткое замыкание, перегрев
или неправильное срабатывание убедитесь, что
следуете указаниям ниже.
— Отсоедините отрицательную клемму батареи
пред установкой.
— Закрепите провода кабельными зажимами или
липкой лентой. Для защиты проводов следует
обмотать их липкой летной в тех местах, где они
соприкасаются с металлическими частями.
— Прокладывайте все кабели вдали от
двигающихся частей, таких как рычаг
переключения коробки передач или
направляющая для выдвижения сиденья.
— Прокладывайте все кабели вдали от горячих
мест, таких как рядом с выпуском нагревателя.
— Не пропускайте желтый кабель через отверстие
в моторном отсеке, для того чтобы подключить
его к батарее.
— Защитите все неподключенные кабели
разъемами с изоляционной лентой.
— Не удаляйте колпачки RCA, если RCA кабели не
используются.
— Не укорачивайте какие-либо кабели.
— Никогда не обрезайте изоляцию питающего
кабеля данного устройства, чтобы подключить
питание на другое оборудование. Пропускная
способность кабеля ограничена.
— Используйте плавкий предохранитель заданного
номинала.
— Никогда не подключайте отрицательный кабель
динамика напрямую к заземлению.
— Никогда не связывайте вместе различные
отрицательные кабели динамиков.
• Контрольный сигнал выходит по сине/белому
кабелю, когда данное устройство подключено
к электропитанию. Подключите его к системе
дистанционного управления внешнего усилителя
мощности или к клемме управляющего реле
автомобильной антенны (макс. 300 мА, 12 В
пост. ток). Если автомобиль снабжен стеклянной
антенной, подключите её к питающему терминалу
антенного усилителя.
• Никогда не подключайте сине/белый кабель
к питающему терминалу внешнего усилителя
мощности. Так же, никогда не подключайте его к
питающему терминалу автомобильной антенны.
Иначе, в результате батарея разрядится или будет
происходить неправильное срабатывание.
• IP-BUS соединители с цветовым кодированием.
Будьте уверены, что соединяете соединители
одинакового цвета среди соединителей с цветовым
кодированием.
• Черный кабель – заземление. Этот кабель и
кабели заземления других изделий (особенно,
сильноточные изделия, такие как усилитель
мощности) должны быть проложены раздельно.
Иначе, в результате может произойти возгорание
или неправильное срабатывание, если они внезапно
отсоединятся.

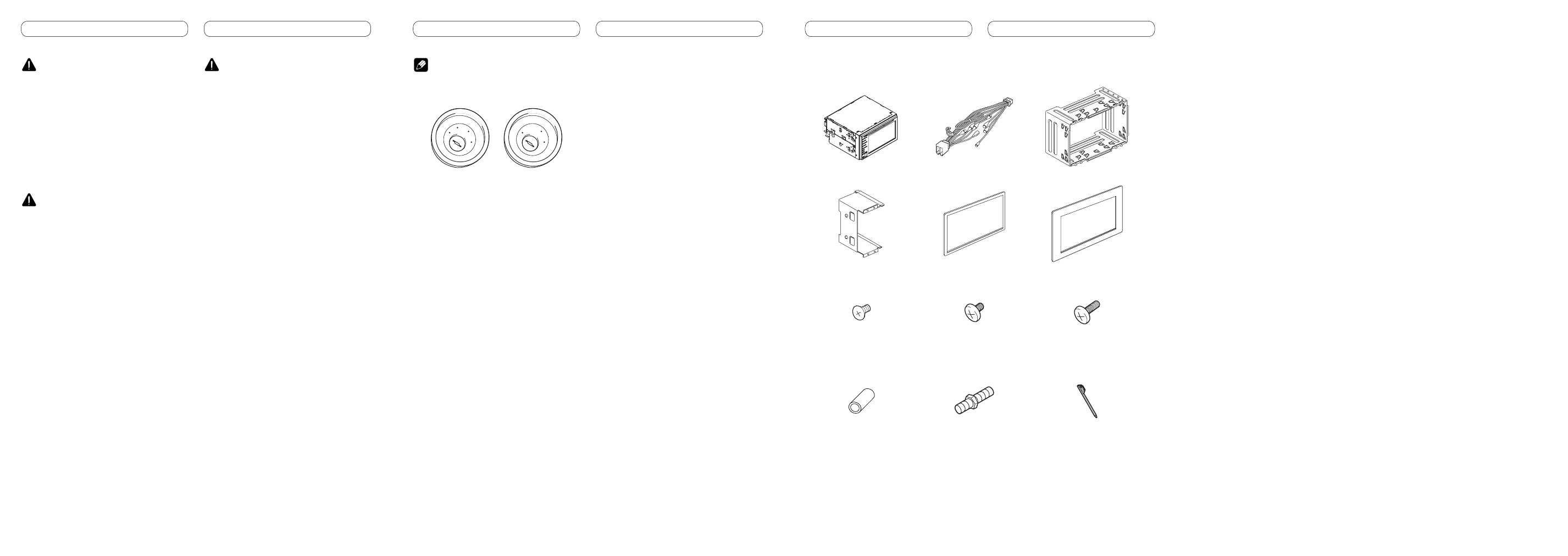

Поставляемые детали
Детали отмеченные (*) предварительно установлены
Данное устройство Шнур питания Держатель*
Боковой кронштейн (2 шт)* Декоративное кольцо Рамка
Винт с плоской головкой
(5 × 6 мм) (8 шт)
(4 шт предварительно
установлены)
Зажимной винт
(5 × 6 мм)(8 шт)
Зажимной винт*
(3 × 6 мм) (8 шт)
Резиновый вкладыш Двусторонний винт Сенсорная ручка
