Перед установкой системы

! Система предназначена для автомоби-

лей с 12-вольтным аккумулятором и за-

землением отрицательного полюса.

Перед установкой проверьте напряже-

ние аккумулятора вашего автомобиля.

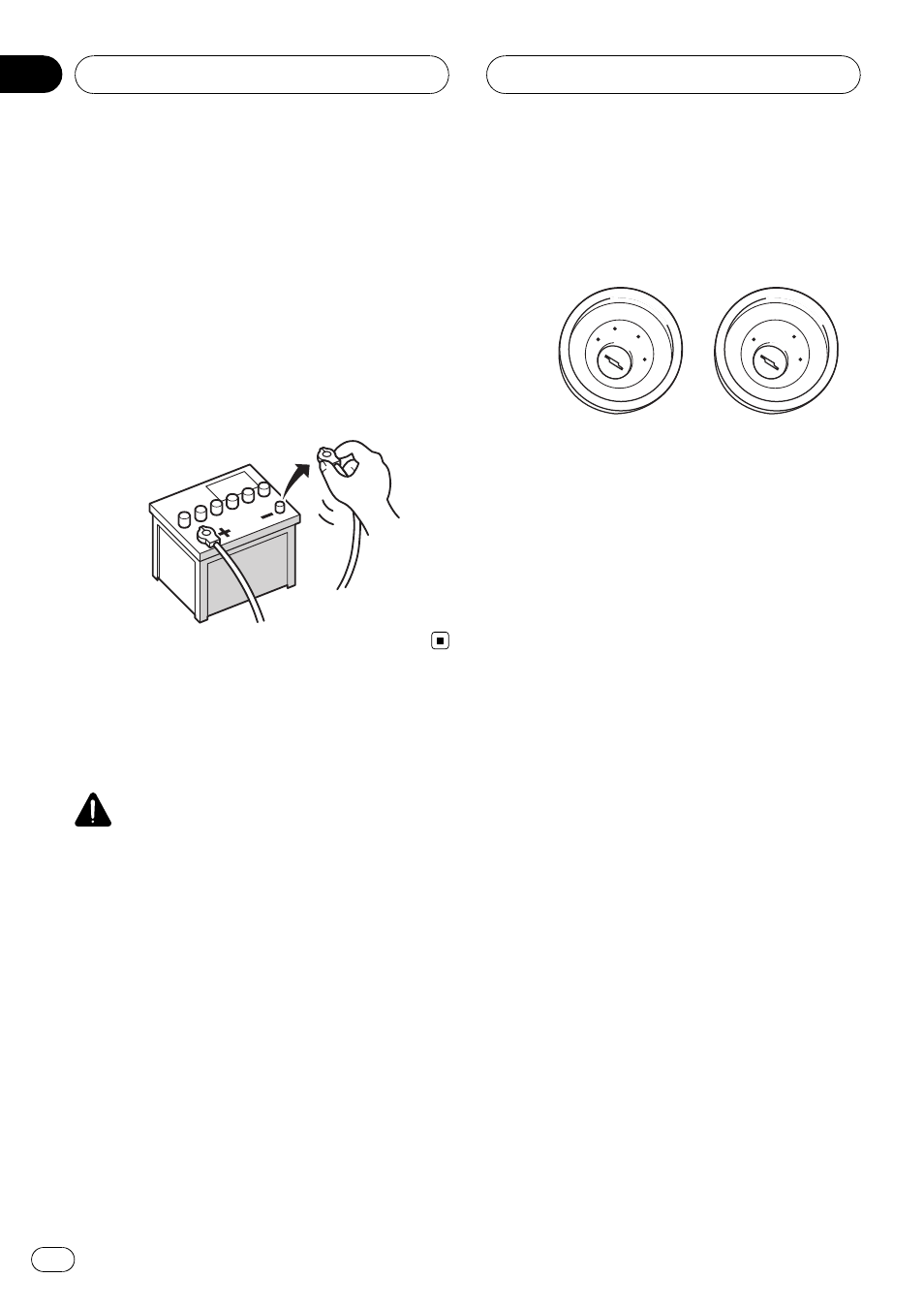

! Чтобы предотвратить замыкания в элек-

трической системе, перед началом уста-

новки отсоедините (–) кабель

аккумулятора.

Чтобы избежать

повреждений

ОСТОРОЖНО

! При замене плавкого предохранителя

убедитесь, что новый предохранитель
соответствует номинальной мощности,
указанной на его держателе.
! Отсоединяя разъем, необходимо тянуть

непосредственно за разъем. Не тяните
за провод, он может отделиться от раз-
ъема.

! Система не может быть установлена в

автомобиль, где отсутствует положение
ACC (дополнительно) в замке зажига-
ния.

ACC ON

S

TA

RT

O

FF

ON

S

TA

RT

O

FF

Положение ACC

Положение ACC

отсутствует

! Во избежание короткого замыкания об-

матывайте отсоединенный провод изо-

ляционной лентой. Особенно важно

заизолировать все неиспользуемые

провода динамиков. В противном

случае это может привести к короткому

замыканию.

! Соединяйте одинаковые по цвету раз-

ъемы и порты, например, синий разъем

подключается к синему порту, черный к

черному и т.д..

! Обратитесь к руководству пользователя

за информацией по подключению уси-

лителя мощности и других устройств.

Затем выполните такое подключение.

! Так как используется уникальная цепь

BPTL, запрещается напрямую за-

землять * сторону провода динамика

или соединять * стороны проводов ди-

намика. Убедитесь в соединении * сто-

роны провода динамика и * стороны

провода динамика навигационной

системы.

! Если штекерное гнездо RCA не исполь-

зуется, не удаляйте заглушки, уста-

новленные на конце соединителя.

Подключение системы

Ru

36

Раздел

03
