Поворотный регулятор эквалайзера низких
частот EQ LOW
Используйте для настройки низкочастотных звуков. Этот
регулятор работает, только когда кнопка EQ ON/OFF
находится в положении включения.
5
Поворотный регулятор эквалайзера высоких
частот EQ HIGH
Используйте для настройки высокочастотных звуков.
Этот регулятор работает, только когда кнопка EQ ON/
OFF находится в положении включения.
6
Кнопка включения/выключения эквалайзера
EQ ON/OFF
Используйте для включения и выключения эквалайзера.
7
Кнопка выбора входа INPUT SELECTOR
При каждом нажатии кнопки выбранный вход
переключается последовательно в следующем порядке:
INPUT 1d 2 d 3 d 4.
8
Кнопка включения питания/переключения в
режим ожидания (u)
Используйте для переключения питания между режимом
включения и режимом ожидания.
При нажатии кнопки питание включается; при повторном
нажатии кнопки устройство переходит в режим ожидания.
9
Поворотный регулятор уровня громкости LEVEL
Используйте для настройки уровня звука (громкость).
Этот регулятор работает, когда к устройству не
подсоединен контроллер.
a
Разъем CONTROL IN
Используйте для подсоединения прилагаемого
контроллера или прилагаемого кабеля Link.
b
Разъем CONTROL OUT
Используйте для подсоединения прилагаемого кабеля Link.
c
INPUT 4
Симметричный входной разъем для подключения
кабеля, оснащенного штекером для наушников.
Примечание:
!
Несимметричные кабели, оснащенные штекером для
разъема наушников, также могут использоваться, однако
уровень звука будет ниже. Когда требуется более высокий
уровень звука, используйте симметричный кабель,
оснащенный штекером под наушники TRS.
d
INPUT 1, INPUT 2
Несимметричные штырьковые входные разъемы RCA.
e
INPUT 3
Симметричный входной разъем XLR. Контакты разъема:
№ 1 Заземление, № 2 Плюс, № 3 Минус.
f
Переключатель автоматического перехода в
режим ожидания AUTO STANDBY ON/OFF
Используйте включения/выключения функции
энергосбережения.
g
Главный выключатель питания POWER
Используйте для включения и выключения питания.
h
Разъем для источника питания переменного
тока
Подсоедините шнур питания этому разъему и к розетке
сети переменного тока. Не подсоединяйте шнур питания
до тех пор, пока не будут выполнены все остальные
соединения. Используйте только шнур питания,
прилагаемый в комплекте поставки.
Аппаратурные средства на задней панели

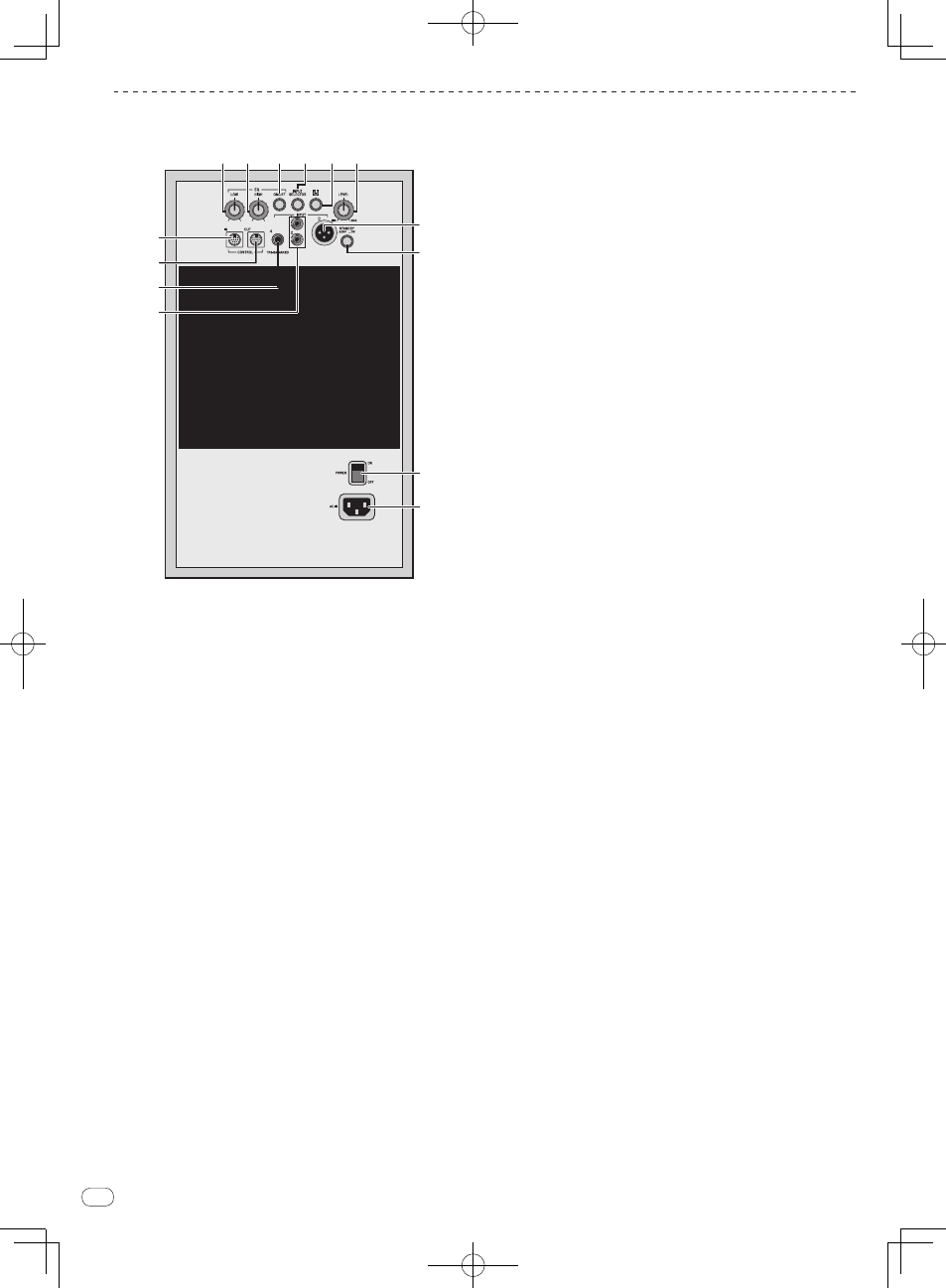

* На рисунке показана модель S-DJ08.
