Подключение оборудования
03
16
Ru
О декодере WMA9 Pro
Это устройство имеет встроенный декодер Windows
Media
®
Audio 9 Professional
1
(WMA9 Pro), поэтому
возможно воспроизведение аудиосигнала с кодированием
WMA9 Pro при помощи коаксиального или оптического
цифрового соединения при подключении к проигрывателю,
совместимому с WMA9 Pro. Однако подключенный ПК,
проигрыватель DVD, приставка и т.д. должны выводить
аудиосигнал в формате WMA9 Pro через коаксиальный или
оптический цифровой выход.

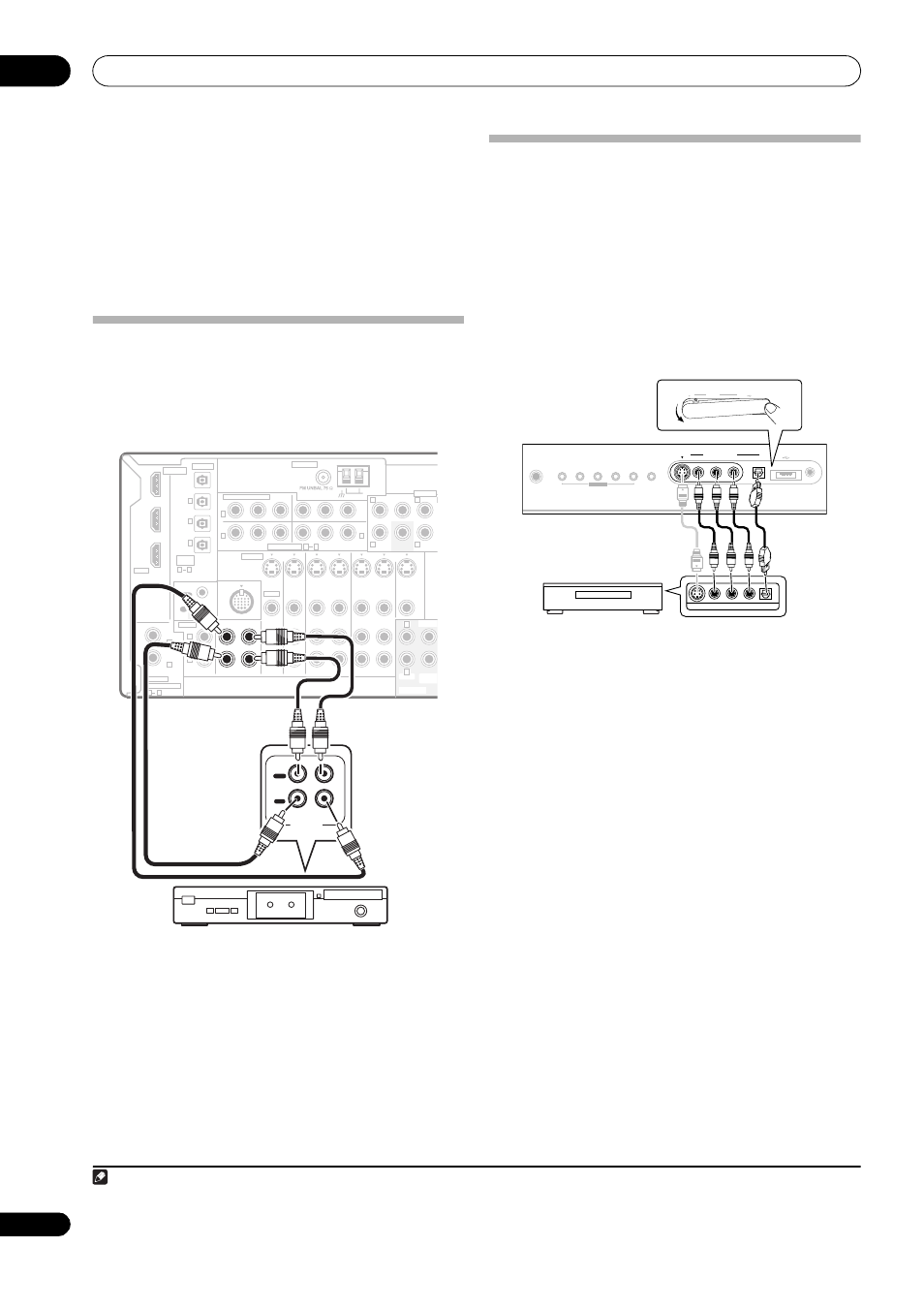

Подключение аналоговых
аудиоисточников
Ресивер оснащен двумя стереофоническими аудиовходами.
Один из этих входов (CD-R/TAPE/MD) имеет
соответствующие выходы для использования с
аудиорекордерами.
•
Соедините аналоговые аудиовыходы источника со
одним из аудиовходов (AUDIO).
Подключите с помощью стереофонического кабеля RCA с
аудиоштекером.
• Если подключается магнитофон, MD-рекордер и т.д.,
соедините аналоговые аудиовыходы (OUT) ресивера с
аналоговыми аудиовходами устройства.
Подключение компонента к входам на
передней панели
На передней панели ресивера имеются следующие входы:
гнездо композитного видео (VIDEO), гнездо S-video (S-
VIDEO), стереофонические аналоговые аудиовходы (AUDIO
L/R) и оптический цифровой аудиовход (DIGITAL). Эти
соединения можно использовать для любых компонентов
аудио/видео, но они особенно удобны для использования с
переносными устройствами, такими как, видеокамеры,
игровые видеоприставки и переносное аудио/
видеооборудование.
• Нажмите на выступ PUSH OPEN для доступа к
видеоразъемам передней панели.
• Выберите эти входы, нажав кнопку VIDEO/GAME
(
ВИДЕО/ИГРА) или с помощью кнопку INPUT SELECT
(
ВЫБОР ВХОДА) (на пульте дистанционного
управления) для выбора пункта VIDEO/GAME.
Примечание
1 • Microsoft, Windows Media® и логотип Windows являются торговыми марками или зарегистрированными торговыми марками корпорации Microsoft в
США и/или других странах.
• При использовании WMA9 Pro в зависимости от компьютерной системы возможны проблемы со звуком. Учтите, что частота дискретизации источников
формата WMA9 Pro 96 кГц снижается до 48 кГц.
iPod
IN
VIDEO
S-VIDEO
CD
IN
IN
IN
IN
IN
IN
OUT
OUT
OUT
IN
IN
IN
IN
MONITOR
OUT
OUT
OUT
CD-R/TAPE/MD
DVD/LD
DVR/VCR1
DVR/VCR2
TV/SAT
CONTROL
AUDIO
ANTENNA
AM LOOP
Y
P
B
P
R
Y
P
B
P
R
Y
P
B
P
R
Y
P
B
P
R
DIGITAL
ASSIGNABLE
OPTICAL
COAXIAL
PRE OUT
COMPONENT VIDEO
OUT
HDMI
ASSIG-
NABLE
OUT
(TV/SAT)
(CD)
(DVR/
VCR1)
IN
IN 1
IN 2
OUT
1
IN
1
IN
2
IN
3
(DVD/LD)
IN 1
(DVR/VCR2)
IN 2
IN 2
IN 3
3
1
R
L
R
R
R
L
L
L
OUT
IN
2
1
ASSIGNABLE
3
1
CENTER
CENTER
MULTI CH IN
FRONT
FRONT
SUR-
ROUND
SUB
WOOFER
SUB
WOOFER
VSX-2016AV
PLAY
OUT
IN
REC
R
L
AUDIO IN/OUT
Кассетный магнитофон и т.д.
Игровая ТВ-приставка,
видеокамера и т.д.
PHONES
SYSTEM
SETUP
TUNING/
STATION
TUNER
EDIT
SPEAKERS
RETURN
TONE
MULTI JOG
MCACC
SETUP MIC
DIGITAL IN
AUDIO
R
L
VIDEO
VIDEO/GAME INPUT
S-VIDEO
USB
VIDEO OUTPUT
DIGITAL OUT
PUSH
OPEN
MCACC
SETUP MIC
DIGITAL IN
AUDIO
R
L
VIDEO
VIDEO INPUT
S-VIDEO
USB
