Подключение оборудования

03

13

Ru

Подключение ТВ и проигрывателя

дисков DVD

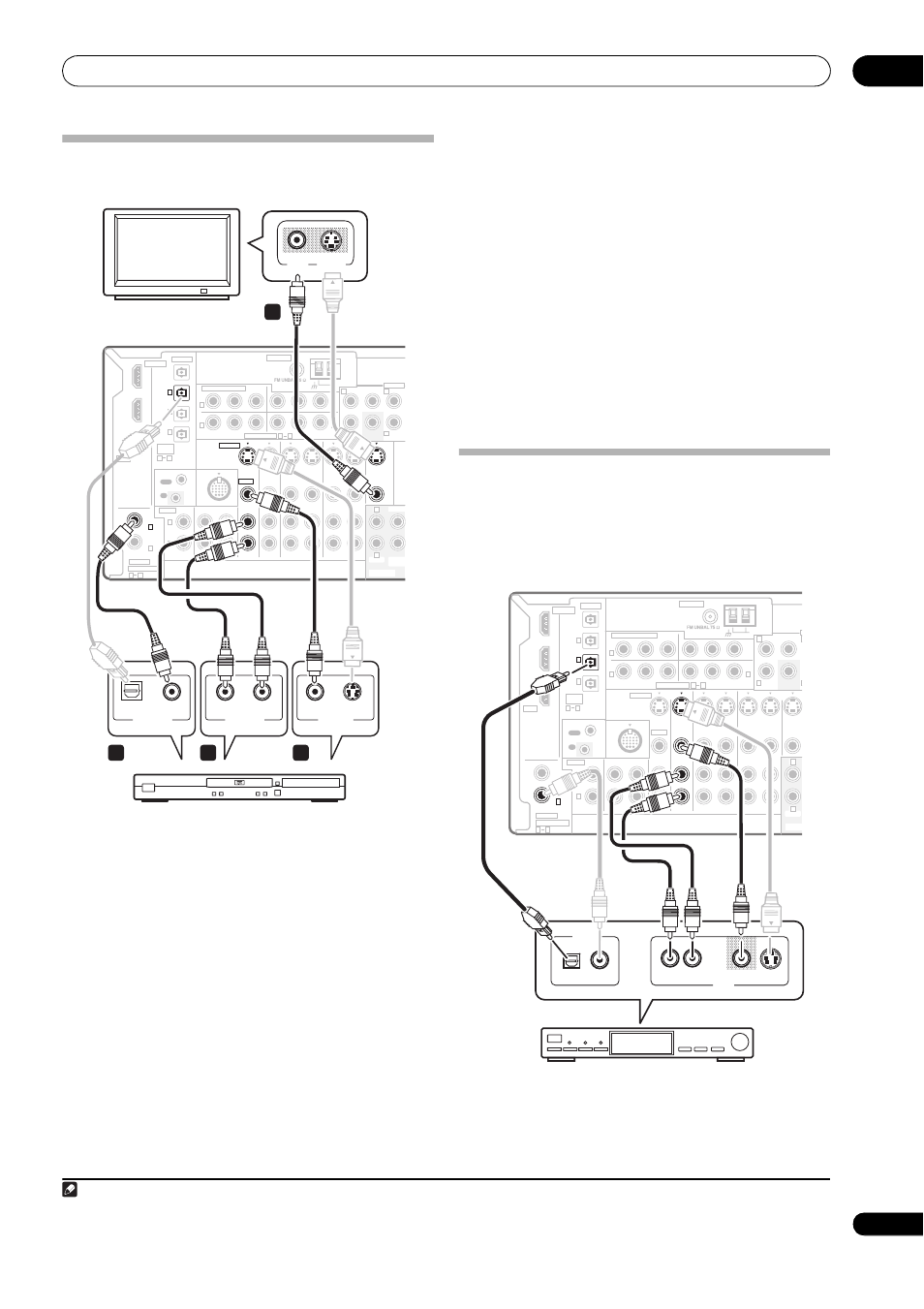

На схеме показана базовая установка данного с ТВ и

проигрывателем дисков DVD при помощи соединения S-
video или композитного соединения. Различные ТВ и

проигрыватели дисков DVD могут предлагать различные

возможности подключения. Если используемый ТВ/или

проигрыватель дисков DVD имеет компонентные

видеовходы и выходы, см. также раздел Использование

разъемов компонентного видео на стр. 14. Если в

используемом проигрывателе дисков DVD предусмотрены

многоканальные аудиовыходы, см. раздел Подключение

многоканальных аналоговых входов на стр. 51.
1

Подключите видеоразъем MONITOR OUT (ВЫХОД

МОНИТОРА) к видеовходу телевизора.

Используйте видеокабель RCA с аудиоштекером для

подключения к гнезду композитного видео или, для

получения более высокого качества сигнала, используйте

кабель S-video для подключения к гнезду S-video.

2

Соедините выход композитного видео или S-video

проигрывателя DVD со входом DVD/LD VIDEO или DVD/
LD S-VIDEO.

Подключите с помощью стандартного видеокабеля или

кабеля S-video.
3

Соедините цифровой аудиовыход коаксиального

типа

1

проигрывателя DVD со входом COAXIAL 1 (DVD/

LD)

этого ресивера.

Используйте коаксиальный кабель, предназначенный для

цифрового звука.
4

Подключите стереофонические аудиовыходы на

проигрывателе DVD ко входам DVD/LD AUDIO.

Подключите с помощью стереофонического кабеля RCA с

аудиоштекером.

• Если на используемом проигрывателе дисков DVD

имеются многоканальные видеовыходы, вместо этого

можно использовать их. См. раздел Подключение

многоканальных аналоговых входов на стр. 51.

Подключение спутникового/

кабельного ресивера или другой

приставки

Спутниковые и кабельные ресиверы, а также наземные

цифровые ресиверы являются примерами так называемых
«приставок».

Телевизор

VIDEO

IN

S-VIDEO

IN

iPod

IN

VIDEO

S-VIDEO

CD

IN

IN

IN

IN

IN

IN

OUT

OUT

OUT

IN

IN

IN

IN

MONITOR
OUT

OUT

OUT

CD-R/TAPE/MD

DVD/LD

DVR/VCR1

DVR/VCR2

TV/SAT

CONTROL

AUDIO

ANTENNA

AM LOOP

Y

P

B

P

R

Y

P

B

P

R

Y

P

B

P

R

Y

P

B

P

R

DIGITAL

ASSIGNABLE

OPTICAL

COAXIAL

PRE OUT

COMPONENT VIDEO

OUT

HDMI

ASSIG-
NABLE

OUT

(TV/SAT)

(CD)

(DVR/
VCR1)

IN

IN 1

IN 2

OUT

1

IN

1

IN

2

IN

3

(DVD/LD)

IN 1

(DVR/VCR2)

IN 2

IN 2

IN 3

3

1

R

L

R

R

R

L

L

L

OUT

IN

2

1

ASSIGNABLE

3

1

CENTER

CENTER

MULTI CH IN

FRONT

FRONT

SUR-
ROUND

SUB
WOOFER

SUB
WOOFER

S-VIDEO

OPTICAL

DIGITAL OUT

VIDEO OUT

COAXIAL

Проигрыватель DVD

AUDIO L

R

ANALOG OUT

VSX-2016AV

3

1

2

4

Примечание

1 Если на проигрывателе DVD имеется только оптический цифровой выход, его можно соединить с одним из оптических входов ресивера с помощью

оптического кабеля. При настройке ресивера потребуется указать, какой его вход подключен к проигрывателю (см. раздел Меню Input Setup (Настройка
входов)
на стр. 55).

iPod

IN

VIDEO

S-VIDEO

CD

IN

IN

IN

IN

IN

IN

OUT

OUT

OUT

IN

IN

IN

IN

MONITOR
OUT

OUT

OUT

CD-R/TAPE/MD

DVD/LD

DVR/VCR1

DVR/VCR2

TV/SAT

CONTROL

AUDIO

ANTENNA

AM LOOP

Y

P

B

P

R

Y

P

B

P

R

Y

P

B

P

R

Y

P

B

P

R

DIGITAL

ASSIGNABLE

OPTICAL

COAXIAL

P

COMPONENT VIDEO

OUT

HDMI

ASSIG-
NABLE

OUT

(TV/SAT)

(CD)

(DVR/
VCR1)

IN

IN 1

IN 2

OUT

1

IN

1

IN

2

IN

3

(DVD/LD)

IN 1

(DVR/VCR2)

IN 2

IN 2

IN 3

3

1

R

L

R

R

R

L

L

L

OUT

IN

2

1

ASSIGNABLE

3

1

CENTER

MULTI C

FRONT

FRONT

SUB
WOOFER

DIGITAL OUT

AV OUT

VIDEO

S-VIDEO

AUDIO L

R

STB (приставка)

VSX-2016AV
