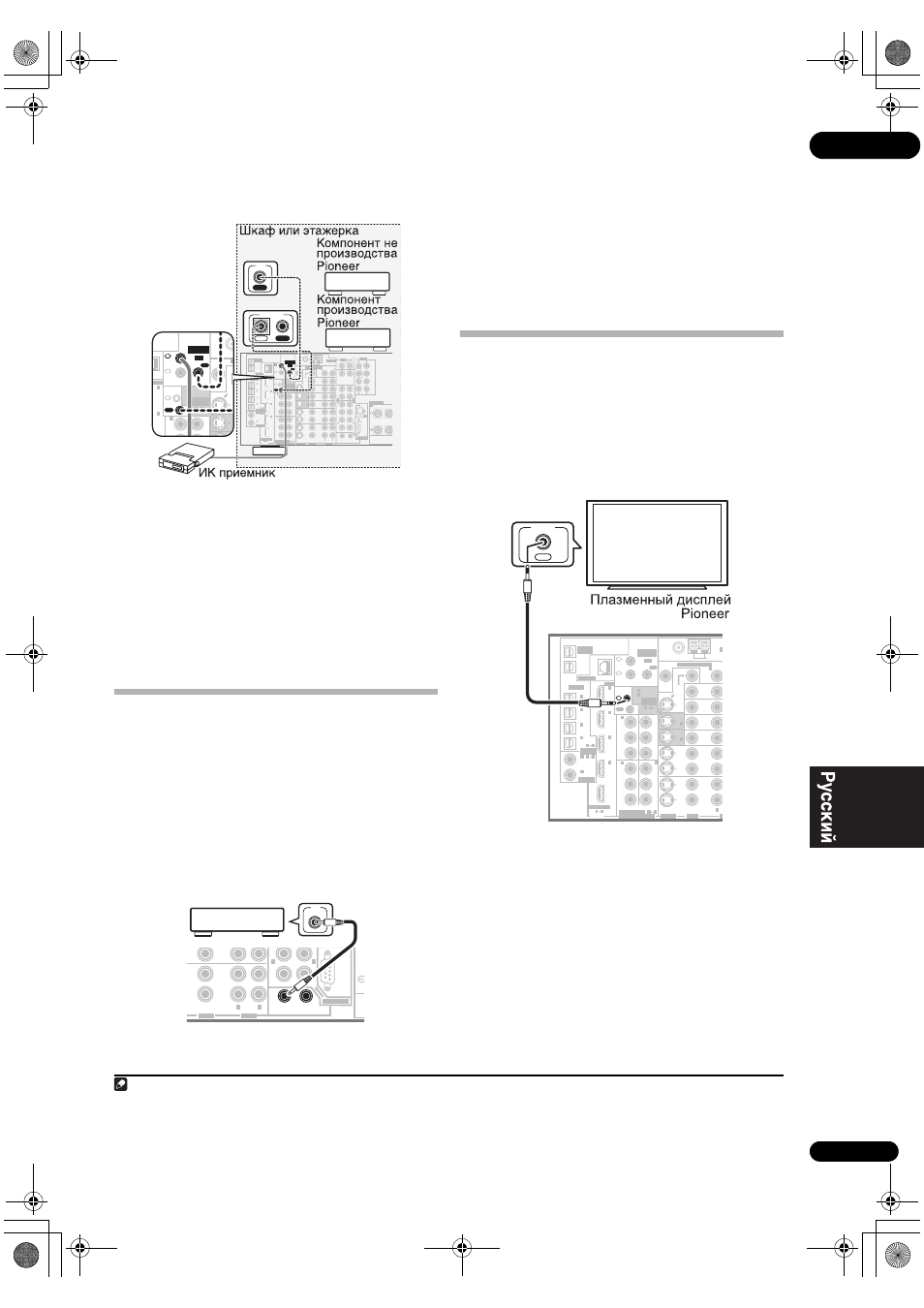

Подключите сенсор ИК приемника к разъему
MULTI-ZONE & SOURCE IR IN (MAIN ZONE) на
задней панели данного ресивера.
Если вы также планируете использовать отдельный ИК
приемник в под-зоне, подключите его к разъему ZONE2.
2
Подключите разъем IR IN другого компонента к
разъему MULTI-ZONE & SOURCE IR OUT на задней
панели данного ресивера для его подключения к ИК
приемнику.
Относительно типа кабеля, необходимого для соединения,
пожалуйста, изучите руководство к ИК приемнику.
• Если нужно подключить компонент Pioneer к ИК
приемнику, см. раздел Управление другими
компонентами Pioneer с помощью пульта данного
устройства на стр. 81 для подключения к разъемам
CONTROL вместо разъема IR OUT.
Включение и отключение компонентов с
помощью 12-вольтного пускового
устройства
Можно подключить компоненты в системе (например,
экран или проектор) к данному ресиверу таким образом,
чтобы они включались или отключались с помощью 12-
вольтных пусковых устройств при выборе функции
приема. Однако, требуется указать, какие функции
приема включают пусковое устройство в Меню Input
Setup на стр. 66. Помните, что это будет срабатывать
только для компонентов в режиме ожидания.
•
Подключите разъем 12 V TRIGGER данного
ресивера к 12 В пусковому устройству другого
компонента.
Используйте для подключения кабель с
монофоническими мини-разъемами на обоих концах.
• Максимальное питание пускового устройства - выход
12 В/50 мА постоянного тока.
После указания функций приема, включающих пусковое
устройстов, можно будет включать или отключать
компонент, только нажав настроенную(ые) функцию(и)
приема на стр. 66.
Использование ресивера с плазменным
дисплеем Pioneer
При наличии плазменного дисплея Pioneer для его
подключения данному устройству можно использовать
кабель SR+
1
. В результате можно будет пользоваться
различными удобными функциями, такими как
автоматическое переключение видеовхода плазменного
дисплея при смене входного сигнала.
2
OUT1
ZONE3
OUT2
FM UNBAL 75
Ω
AM LOOP
MONI-
TOR
OUT
MONI-
TOR
OUT
OUT
CD
CD-R/
TAPE/
MD
DVD/LD
BD
TV/SAT
VIDEO /
GAME 1
OUT
DVR/
VCR 1
DVR/
VCR 2
OUT
IN
IN
IN
IN
IN
IN
SUB W.
CENTER
FRONT
SPEAKERS
RS-232C
SUR-
ROUND
SURROUND BACK
CONTROL
SUB W.
FRONT
CENTER
SUR-
ROUND
FRONT
R
L
(Single)
SUR-
ROUND
BACK
OUT
PHONO
IN
IN
IN
IN
Y
PB
PR
Y
PB
PR
Y
PB
PR
Y
PB
PR
DIGITAL
COMPONENT VIDEO
ASSIGNABLE
ASSIGN-
ABLE
OUT
IN
IN
OUT
ANTENNA
iPod
MULTI CH IN
MULTI-ZONE & SOURCE
PRE OUT
IN
1
IN
2
1
12 V TRIGGER
2
ZONE2
ZONE2
ZONE2
MAIN
(DC OUT 12V/
TOTAL 50 mA MAX)
OUT
(TV/SAT)
(BD)
(BD)
(VIDEO/GAME 1)
(DVD/
LD)
1
IN
2
(DVR/
VCR 1)
IN
3
(DVD/
LD)
IN
1
(CD)
IN
2
IN
2
IN
OUT
1
IN
1
IN
2
IN
3
IN
4
R
L
HDMI
MULTI-ZONE
& SOURCE
MULTI-ZONE
& SOURCE
/REC SEL
IR
IN
3
(CD-R)
IN
4
4
1
(DVD/LD)
(BD)
IN
1
IN
2
IN
1
IN
2
2
1
3
1
ASSIGNABLE
4
1
R
L
L
L
L
R
R
R
L
R
L
R
VIDEO
AUDIO
AUDIO
S-VIDEO
OPTICAL
COAXIAL
LAN (10/100)
A
ASSIGN-
ABLE
2
1
FM UNBAL
MONI-
TOR
OUT
MON
TOR
OUT
CONTROL
Y
Y
OUT
IN
IN
OUT
M
1
IN
2
ZONE2
ZONE2
MAIN
(DVD/
LD)
IN
OUT
1
IN
1
IN
2
HDMI
MULTI-ZONE
& SOURCE
IR
(DVD/LD)
(BD)
ASSIGN-
ABLE
IN
1
IN
2
IN
2
1
IN
IR
IN
OUT
CONTROL
DVR/
VCR 2
OUT
IN
IN
RS-232C
SURROUND BACK
MULTI CH IN
1
12 V TRIGGER
2
(DC OUT 12V/
TOTAL 50 mA MAX)
R
L
L
R
VIDEO
AUDIO
12V
TRIGGER
Примечание
1 Кабель SR+ c 3 кольцами можно заказать в Pioneer по номеру детали ADE7095. Для получения дополнительной информации о приобретении кабеля SR+
обратитесь в службу поддержки Pioneer (для подключения также можно использовать имеющийся в продаже мини-разъем для головных телефонов с 3
кольцами).
2 Данный ресивер совместим со всеми плазменными дисплеями Pioneer, оснащенными системой SR+, выпускаемыми с 2003 года.
