ограничениях), Video CD/Super VCD, CD и MP3. Для
получения дополнительной информации о совместимости
HDMI см. раздел О преобразователе видеосигнала на
стр. 13.

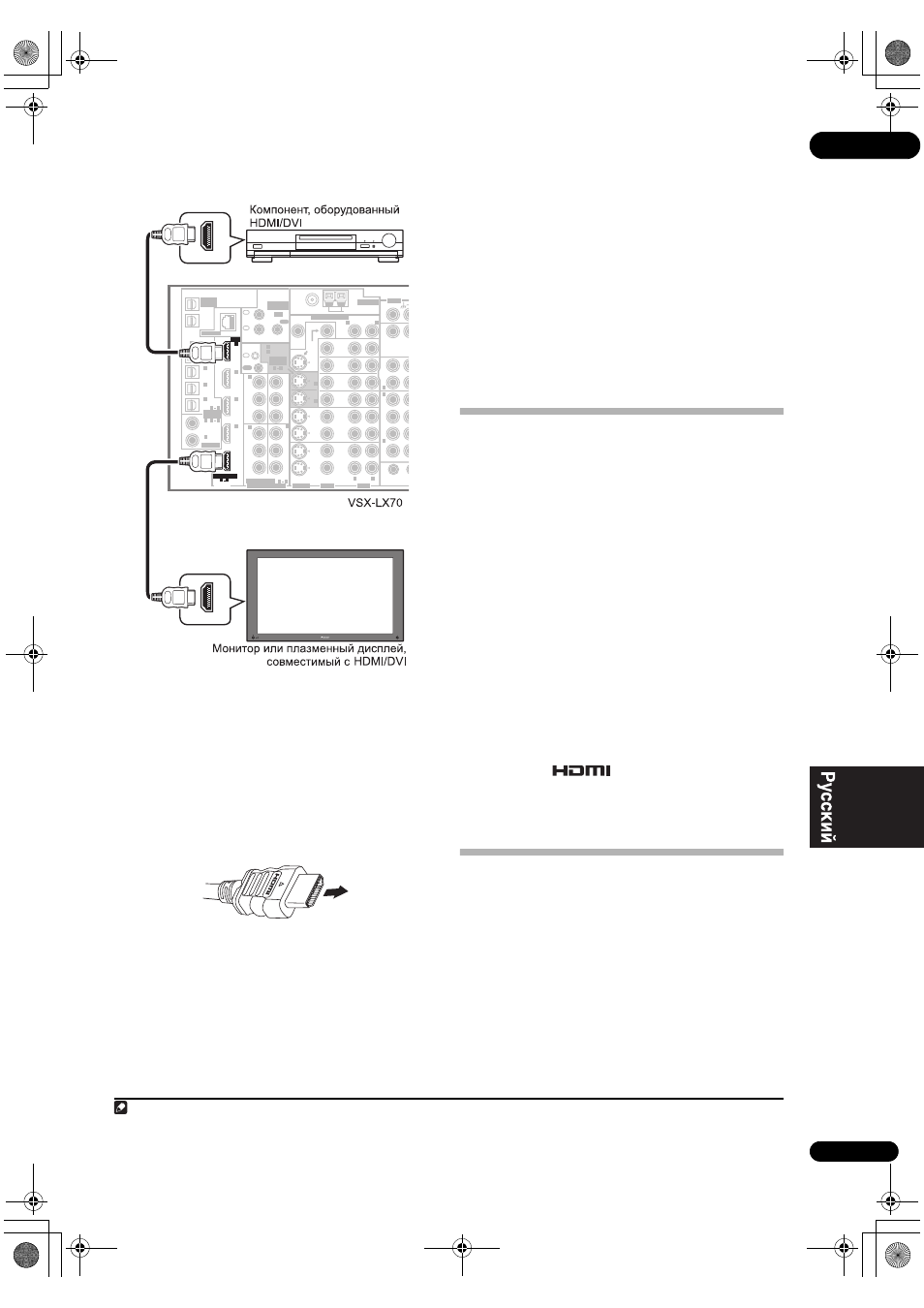

1
Используйте кабель HDMI для подключения
одного из межкомпонентных соединений HDMI IN
данного ресивера к выходу HDMI компонента HDMI.
При подключении компонента HDMI, на передней
панели высвечивается индикатор HDMI.
2
Используйте кабель HDMI для подключения
соединения HDMI OUT этого ресивера с
соединением HDMI совместимого с HDMI монитора.
• При правильном подключении стрелка на разъеме
кабеля на проигрывателе должна быть направлена
вправо.
3
С помощью кнопки INPUT SELECT, выберите
вход HDMI, к которому произведено подключение
(например, HDMI 2).
Данную операцию также можно выполнить с помощью
регулятора INPUT SELECTOR на передней панели, или
повторно нажав HDMI (SHIFT+TV CTRL) на пульте ДУ.
• Установите параметр HDMI, как описано в разделе
Настройка аудиоопций на стр. 70 в положение
THROUGH, если необходимо прослушать звук
HDMI, выводимый используемым телевизором или
плазменным дисплеем (из этого ресивера звук
слышаться не будет).
• Если видеосигнал не появляется на используемом
телевизоре или плазменном дисплее, попробуйте
отрегулировать настройки разрешения
используемого компонента или дисплея. Учтите, что
некоторые компоненты (например, игровые
видеоприставки) имеют разрешение, преобразование
которого невозможно. В таком случае, используйте
аналоговое видеосоединение.
• Прослушивание HDMI аудио через разъемы
цифрового выхода ресивера невозможно.
О HDMI
HDMI (High Definition Multimedia Interface – интерфейс
мультимедиа с высоким разрешением) может передавать
как видео, так и звук через одно цифровое соединение и
предназначен для проигрывателей DVD, цифровых
телевизоров, телевизионных приставок и других аудио/
видеоустройств. HDMI разработан с целью объединения
в одной спецификации технологий HDCP (High
Bandwidth Digital Content Protection – защита
широкополосного цифрового содержимого) и DVI
(Digital Visual Interface – цифровой визуальный
интерфейс). HDCP служит для защиты цифрового
содержимого, передаваемого и принимаемого
совместимыми с DVI дисплеями.
HDMI поддерживает видео стандартного, улучшенного
качества и высокой четкости, а также многоканальный
объемный звук. Функции HDMI включают несжатое
цифровое видео, один соединитель (вместо нескольких
кабелей и соединителей), и связь между
аудиовизуальным источником и аудиовизуальными
устройствами как цифровые телевизоры.
HDMI, логотип
и High-Definition Multimedia
Interface являются торговыми марками или
зарегистрированными торговыми марками HDMI
Licensing LLC.
Подключение многоканальных
аналоговых входов
Для воспроизведения дисков DVD Audio и SACD
проигрыватель DVD должен быть оснащен 5.1, 6.1 или
7.1- канальными аналоговыми выходами (в зависимости
от того, поддерживает ли проигрыватель задние каналы
объемного звука).
1
Убедитесь в том, что проигрыватель
настроен на вывод многоканального аналогового аудио.
OUT1
ZONE3
OUT2
FM UNBAL 75
Ω
AM LOOP
MONI-
TOR
OUT
MONI-
TOR
OUT
OUT
CD
CD-R/
TAPE/
MD
DVD/LD
BD
TV/SAT
VIDEO /
GAME 1
OUT
DVR/
VCR 1
DVR/
VCR 2
OUT
IN
IN
IN
IN
IN
SUB W.
SUR-
ROUND
SURROUND B
CONTROL
OUT
PHONO
IN
IN
IN
IN
Y
P
B
P
R
Y
P
B
P
R
Y
P
B
P
R
Y
P
B
P
R
DIGITAL
COMPONENT VIDEO
ASSIGNABLE
ASSIGN-
ABLE
OUT
IN
IN
OUT
ANTENNA
MULTI-ZONE & SOURCE
IN
1
IN
2
1
12 V TRIGGE
ZONE2
ZONE2
ZONE2
MAIN
(DC OUT 12V/
TOTAL 50 mA MAX)
OUT
(TV/SAT)
(BD)
(BD)
(VIDEO/GAME 1)
(DVD/
LD)
1
IN
2
(DVR/
VCR 1)
IN
3
(DVD/
LD)
IN
1
(CD)
IN
2
IN
2
IN
OUT
1
IN
1
IN
2
IN
3
IN
4
R
L
HDMI
MULTI-ZONE
& SOURCE
MULTI-ZONE
& SOURCE
/REC SEL
IR
IN
3
(CD-R)
IN
4
4
1
(DVD/LD)
(BD)
IN
1
IN
2
IN
1
IN
2
2
1
3
1
ASSIGNABLE
4
1
R
L
R
R
R
VIDEO
AUDIO
AUDIO
S-VIDEO
OPTICAL
COAXIAL
LAN (10/100)
ASSIGN-
ABLE
2
1
HDMI OUT
HDMI IN
Примечание
1 Для прослушивания многоканального аналогового аудио, необходимо переключить селектор входного сигнала на MULTI CH IN (подробнее, см. раздел
Выбор многоканальных аналоговых входов ниже).
