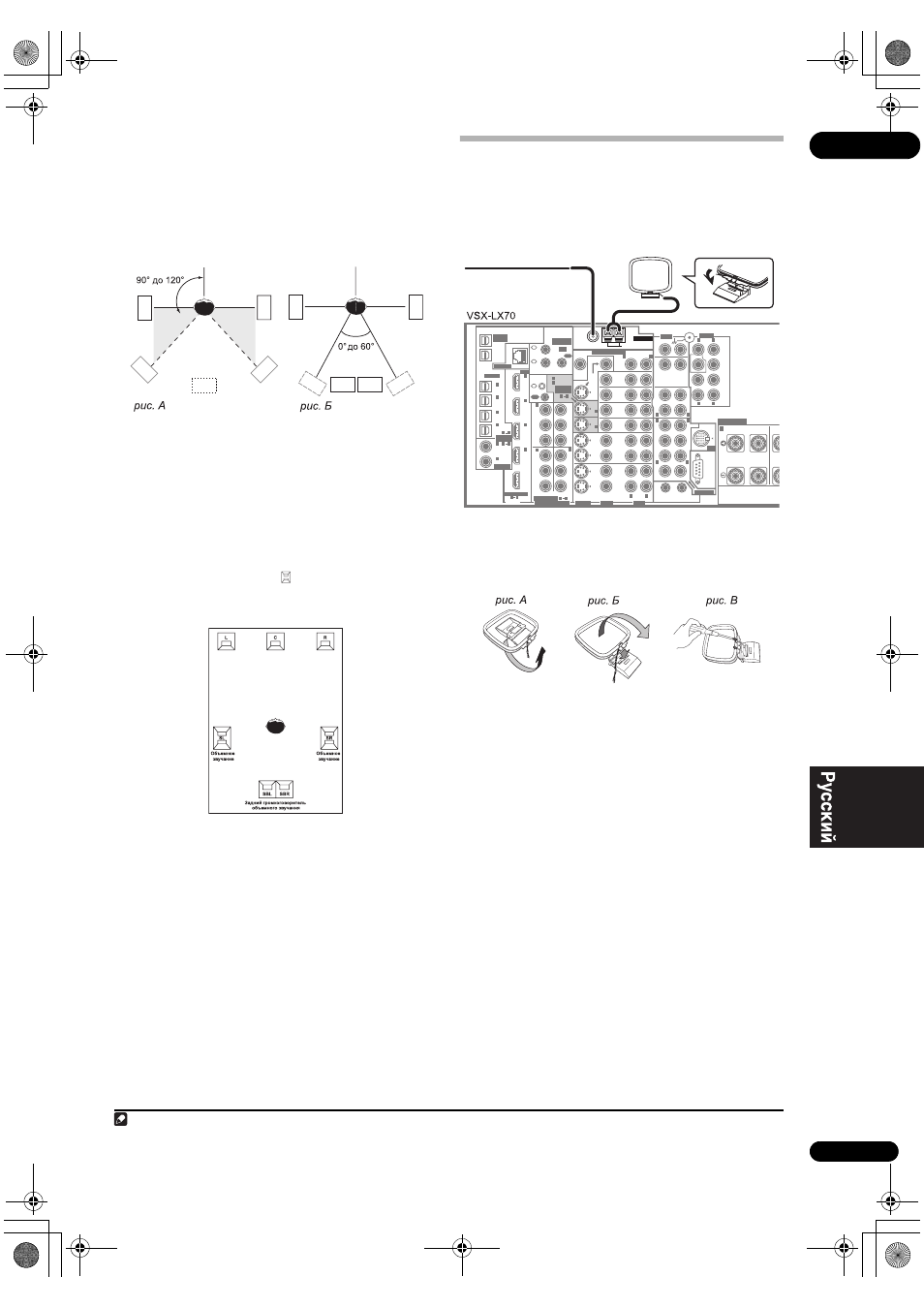

На схемах ниже показаны рекомендуемые варианты
размещения громкоговорителей объемного звучания и
задних громкоговорителей объемного звучания. На
первой схеме (рис. A) показано размещение с одним
подключенным задним громкоговорителем объемного
звучания (или без него). На второй схеме (рис. Б)
показано размещение с двумя задними
громкоговорителями объемного звучания.
• Если используются два задних громкоговорителя
объемного звучания, THX рекомендует разместить их
на одинаковом расстоянии от точки прослушивания
(см. ниже).
Настройка системы громкоговорителей THX
Если в распоряжении имеется полная система
громкоговорителей THX, следуйте инструкциям на схеме
ниже. Обратите внимание, что громкоговорители
объемного звучания (символ обозначает
громкоговорители с двухполюсным излучением) должны
звучать под углом, параллельно слушателю.
• Если имеются два громкоговорителя, THX
рекомендует размещать их на равном расстоянии до
места прослушивания для следующих режимов THX:
THX Select2 CINEMA, THX MUSICMODE и THX
GAMES MODE.
См. также раздел THX Audio Setting на стр. 52 для
установки настроек, обеспечивающих наилучшее
звучание при использовании режима Home THX (стр. 29).
Подключение антенн
Поставляемые антенны упрощают прослушивание AM и
FM радиопередач. При низком качестве приема, лучшее
качество звучания можно получить от внешней
антенны—см. раздел Подключение внешних антенн
ниже.
Рамочная антенна АМ
1
Соберите подставку как показано на
иллюстрации.
1
• Согните подставку в указанном направлении (рис. A).
• Закрепите рамку на подставке (рис. Б).
• Антенну АМ можно закрепить на стене (рис. В).
Перед закреплением, убедитесь в
удовлетворительном качестве приема.
2
Снимите предохранительные щитки с контактов
антенны AM.
3
Нажмите выступы AM LOOP терминала
антенны для открытия, и вставьте один провод в
каждый терминал.
4
Отпустите выступы для закрепления проводов
антенны АМ.
5
Установите антенну AM на плоскую
поверхность и в направлении наилучшего приема.
Избегайте установки возле компьютеров, телевизоров,
или электроприборов, и не давайте соприкасаться с
металлическими предметами.
LS
LS
RS
RS
SB
LS
RS
SBL
SBL
SBR
SBR
Примечание
1 Не используйте никакие антенны, кроме поставляемой рамочной антенны АМ.
