03

17

Ru

• Поскольку их можно назначать, не важно, какие

видеовходы компонентов используются для каких
источников. После завершения подключения нужных
компонентов необходимо назначить видеовходы
компонентов – см. раздел Меню Input Setup на стр. 66.

2

Соедините гнезда COMPONENT VIDEO OUT со

входами компонентного видео телевизора или
монитора.
Для соединения используйте тройной видеокабель
компонентного видео.

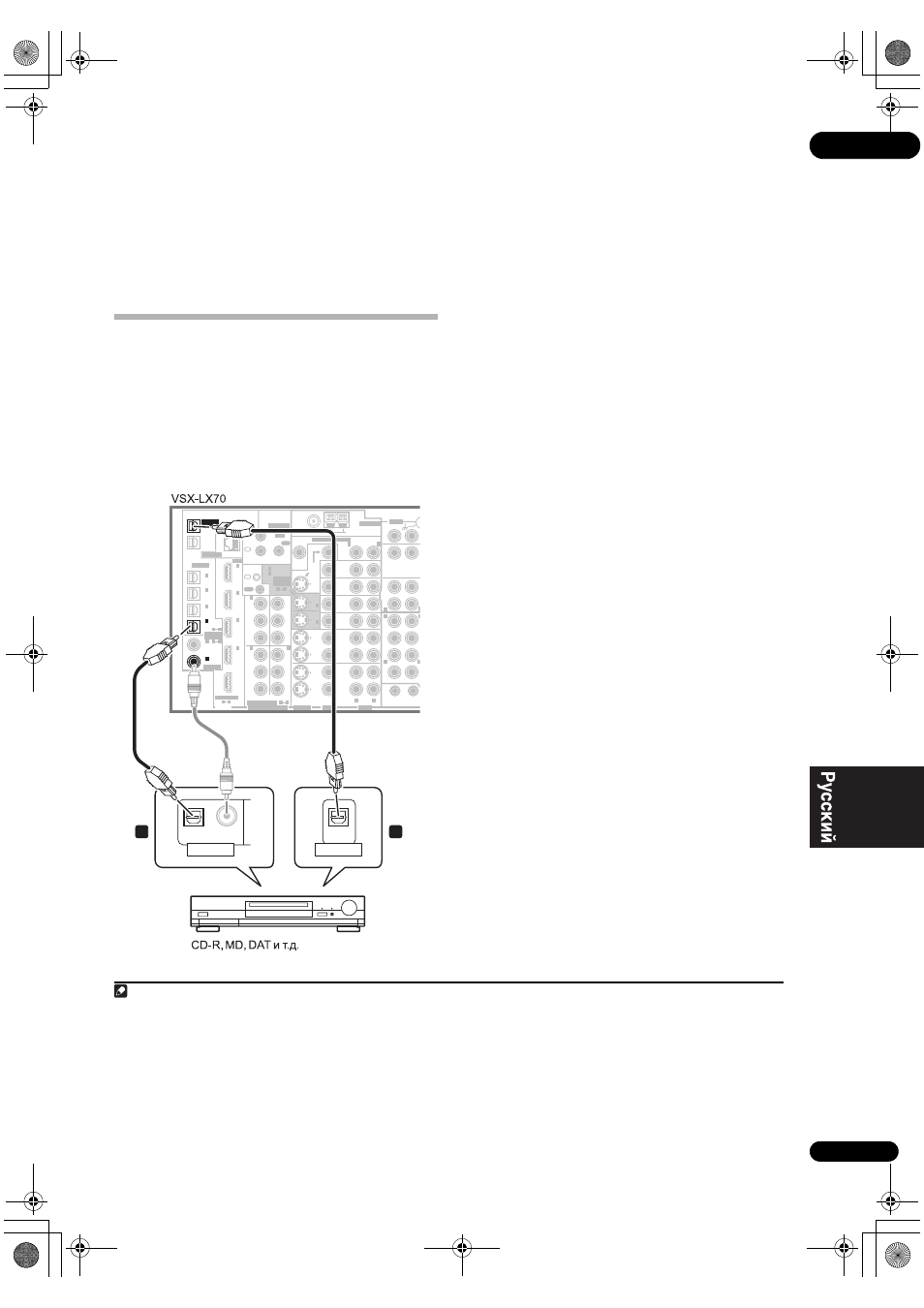

Подключение цифровых
аудиоисточников

Ресивер оснащен цифровыми входами и выходами, что
позволяет подключать к нему цифровые аудиокомпоненты как
для воспроизведения, так и для создания цифровых записей.
Большинство аналоговых компонентов также имеют
возможность аналогового подключения. Если их тоже
необходимо подключить, см. раздел Подключение
аналоговых аудиоисточников
на следующей странице.

1

Соедините цифровой аудиовыход оптического

типа

1

используемого цифрового компонента со

входом OPTICAL IN 4 (CD-R).
Для соединения используйте оптический кабель.

2

Для подключения записывающего

оборудования, соедините один из выходов
оптического типа DIGITAL с цифровым входом
рекордера.
Используйте оптический кабель для подключения к
DIGITAL OUT1 или (только VSX-LX70) OUT2 (OUT1
отображен на иллюстрации).

2

О декодере WMA9 Pro

Это устройство имеет встроенный декодер Windows
Media™ Audio 9 Professional

3

(WMA9 Pro), поэтому

возможно воспроизведение аудиосигнала с кодированием
WMA9 Pro при помощи коаксиального или оптического
цифрового соединения при подключении к проигрывателю,
совместимому с WMA9 Pro. Однако подключенный ПК,
проигрыватель DVD, приставка и т.д. должны выводить
аудиосигнал в формате WMA9 Pro через коаксиальный или
оптический цифровой выход.

OUT1
ZONE3

OUT2

FM UNBAL 75

AM LOOP

MONI-

TOR

OUT

MONI-

TOR

OUT

OUT

CD

CD-R/

TAPE/

MD

DVD/LD

BD

TV/SAT

VIDEO /

GAME 1

OUT

DVR/

VCR 1

DVR/

VCR 2

OUT

IN

IN

IN

IN

IN

SUB W.

CENTE

SUR-

ROUND

SURROUND BACK

CONTROL

OUT

PHONO

IN

IN

IN

IN

Y

P

B

P

R

Y

P

B

P

R

Y

P

B

P

R

Y

P

B

P

R

DIGITAL

COMPONENT VIDEO

ASSIGNABLE

ASSIGN-

ABLE

OUT

IN

IN

OUT

ANTENNA

MULTI-ZONE & SOURCE

IN

1

IN

2

1

12 V TRIGGER

2

ZONE2

ZONE2

ZONE2

MAIN

(DC OUT 12V/
TOTAL 50 mA MAX)

OUT

(TV/SAT)

(BD)

(BD)

(VIDEO/GAME 1)

(DVD/

LD)

1

IN

2

(DVR/

VCR 1)

IN

3

(DVD/

LD)

IN

1

(CD)

IN

2

IN

2

IN

OUT

1

IN

1

IN

2

IN

3

IN

4

R

L

HDMI

MULTI-ZONE
& SOURCE

MULTI-ZONE
& SOURCE
/REC SEL

IR

IN

3

(CD-R)

IN

4

4

1

(DVD/LD)
(BD)

IN

1

IN

2

IN

1

IN

2

2

1

3

1

ASSIGNABLE

4

1

R

L

L

L

L

R

R

R

VIDEO

AUDIO

AUDIO

S-VIDEO

OPTICAL

COAXIAL

LAN (10/100)

ASSIGN-
ABLE

2

1

OPTICAL

COAXIAL

DIGITAL OUT

OPTICAL

DIGITAL IN

1

2

Примечание

1 • Если на используемом цифровом компоненте имеется только коаксиальный цифровой выход, его можно соединить с одним из коаксиальных входов
ресивера с помощью коаксиального кабеля. При настройке ресивера потребуется указать, какой его вход подключен к компоненту (см. также раздел Меню
Input Setup
на стр. 66).

• Цифровые выходы других компонентов можно подключить к любым свободным цифровым аудиовходам ресивера. Эти входы можно назначить при

настройке ресивера (см. также раздел Меню Input Setup на стр. 66).
2 • Нужно включить ZONE 3 ON в Использование органов управления MULTI-ZONE на стр. 60 для прослушивания аудиосигналов от DIGITAL OUT1.

• Для записи с некоторых цифровых источников необходимо выполнить аналоговое подключение, как описано в разделе Подключение аналоговых

аудиоисточников ниже.
3 • Windows Media и логотип Windows являются торговыми марками или зарегистрированными торговыми марками корпорации Майкрософт в США и/
или других странах.

• При использовании WMA9 Pro в зависимости от компьютерной системы возможны проблемы со звуком. Учтите, что частота дискретизации источников

формата WMA9 Pro 96 кГц снижается до 48 кГц.
