03

13

Ru

11 Входы (выходы) аудио-/видеоисточников (6 шт.)
Используйте для подключения к источникам аудио/видео, например,
проигрывателям/рекордерам DVD, видеомагнитофонам и т.д. Каждый набор входов
имеет разъемы композитного видео, S-video

1

и стереофонического аналогового видео.

 См. раздел Подключение рекордера DVD/HDD,

видеомагнитофона и других аудиоисточников на стр. 16.
12 Аналоговые стереофонические аудиовходы/
выходы (3 шт.)
Используйте для подключения аудиоисточников, например, проигрывателей
CD, кассетных магнитофонов, проигрывателей грампластинок и т.д.

 См. раздел Подключение аналоговых

аудиоисточников на стр. 18.
13 Многоканальные аналоговые аудиовходы
7.1-канальные входы для подключения проигрывателя
DVD с многоканальными аналоговыми выходами.

 См. раздел Подключение многоканальных аналоговых

входов на стр. 55.
14 12 В пусковые разъемы (всего 50 мА макс.) (2 шт.)
Используйте для включения и отключения компонентов
системы в соответствии с функцией приема ресивера.

 См. раздел Включение и отключение компонентов с

помощью 12-вольтного пускового устройства на стр. 61.
15 Многоканальные выходы для
предварительных усилителей
Используйте для подключения отдельных усилителей для
центрального канала, каналов объемного звучания, задних каналов
объемного звучания и канала низкочастотного громкоговорителя.

 См. раздел Подключение дополнительных усилителей

на стр. 58 (для получения информации о подключении
активного низкочастотного громкоговорителя также см.
раздел Установка акустической системы на стр. 19).
16 Разъемы входа iPod
Используйте для подключения Apple iPod в качестве
аудио или видеоисточника.

 См. раздел Подключение проигрывателя iPod на

стр. 53.
17 Соединитель RS-232C
Используется для подключения к компьютеру для
графического вывода при использовании расширенной
настройки MCACC или Full Band Phase Control.

 См. раздел Подключение компьютера для вывода

Advanced MCACC на стр. 63.
18 Контакты громкоговорителей
Используйте для подключения основных передних, центрального
громкоговорителей, громкоговорителей объемного звучания и
задних громкоговорителей объемного звучания.

 См. раздел Установка акустической системы на

стр. 19.
19 Вход AC IN
Подключите сюда поставляемый кабель питания.

 См. раздел Подключение ресивера к электророзетке

на стр. 22.
20 Переключаемый выход питания переменного
тока
(макс. 100 В/0,4 A)
Используйте для подачи питания на другой компонент системы. Питание
на выход включается и отключается в соответствии с ресивером.

 См. раздел Выход переменного тока на стр. 22.

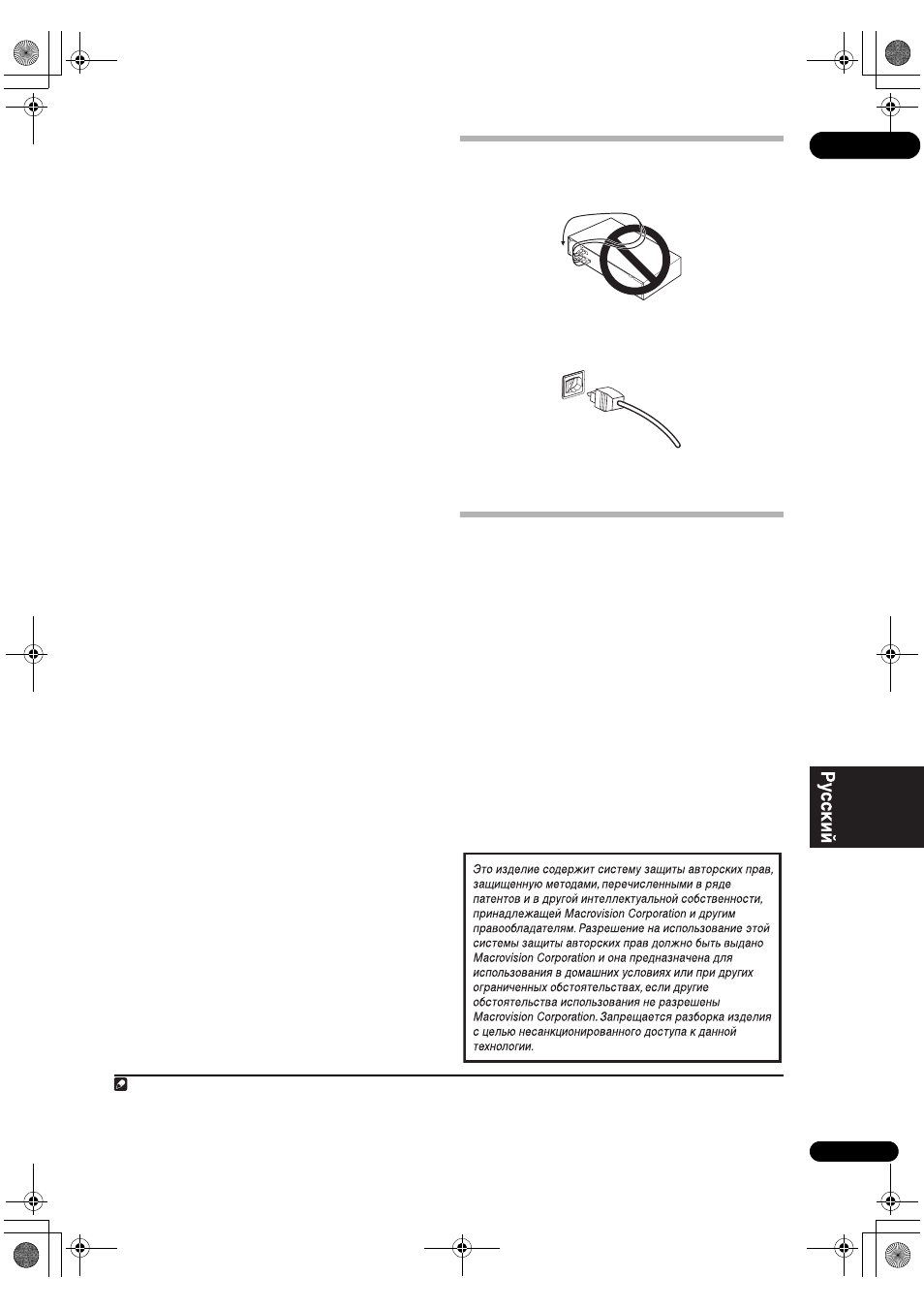

Подключение кабелей

• Во избежание фонового шума не кладите

подключенные кабели на ресивер.

• Аккуратно выполняйте подключение оптического

кабеля, старайтесь не повредить защитную шторку
оптического разъема.

• Обеспечьте для оптического кабеля свободно свисающую

петлю. Можно повредить кабель об острые углы.

О преобразователе видеосигнала

Преобразователь видеосигнала обеспечивает вывод всех
видеоисточников через все разъемы MONITOR VIDEO
OUT
. Исключением являются только видеосигналы HDMI
и компонентного видео высокой четкости: поскольку
дискретизация данных разрешений невозможна, при
подключении данных видеоисточников, необходимо
подключить используемый монитор/телевизор к выходам
HDMI/компонентного видео ресивера.

2

Если для нескольких видеокомпонентов назначена одна и
та же функция входа (см. раздел Меню Input Setup на
стр. 66) преобразователь устанавливает приоритет в
следующем порядке: HDMI, компонентное видео,
S-video, затем композитное видео (в таком порядке).

• Для обеспечения оптимальных рабочих

характеристик видео, THX рекомендует отключить
(установить на OFF) цифровое преобразование
видеосигнала (Digital Video Conversion) (в
Настройка видеоопций на стр. 71).

Примечание

1 Требуется назначть источник приема для входа S-video, к которому подключен видеокомпонент (см. раздел Меню Input Setup на стр. 66).
2 Если видеосигнал не появляется на используемом телевизоре или плазменном дисплее, попробуйте отрегулировать настройки разрешения используемого
компонента или дисплея. Учтите, что некоторые компоненты (например, игровые видеоприставки) имеют разрешение, преобразование которого невозможно.
В таком случае, попытайтесь переключить Digital Video Conversion (в Настройка видеоопций на стр. 71) на OFF.

VSX_LX60LX70_Ru.book Page 13 Tuesday, June 5, 2007 8:36 PM
