Раздел 3:

Подключение оборудования

Этот ресивер предлагает широкие возможности подключения, но это не так сложно, как может показаться. На этой
странице описаны компоненты, которыми можно дополнить используемую систему домашнего кинотеатра.

Задняя панель

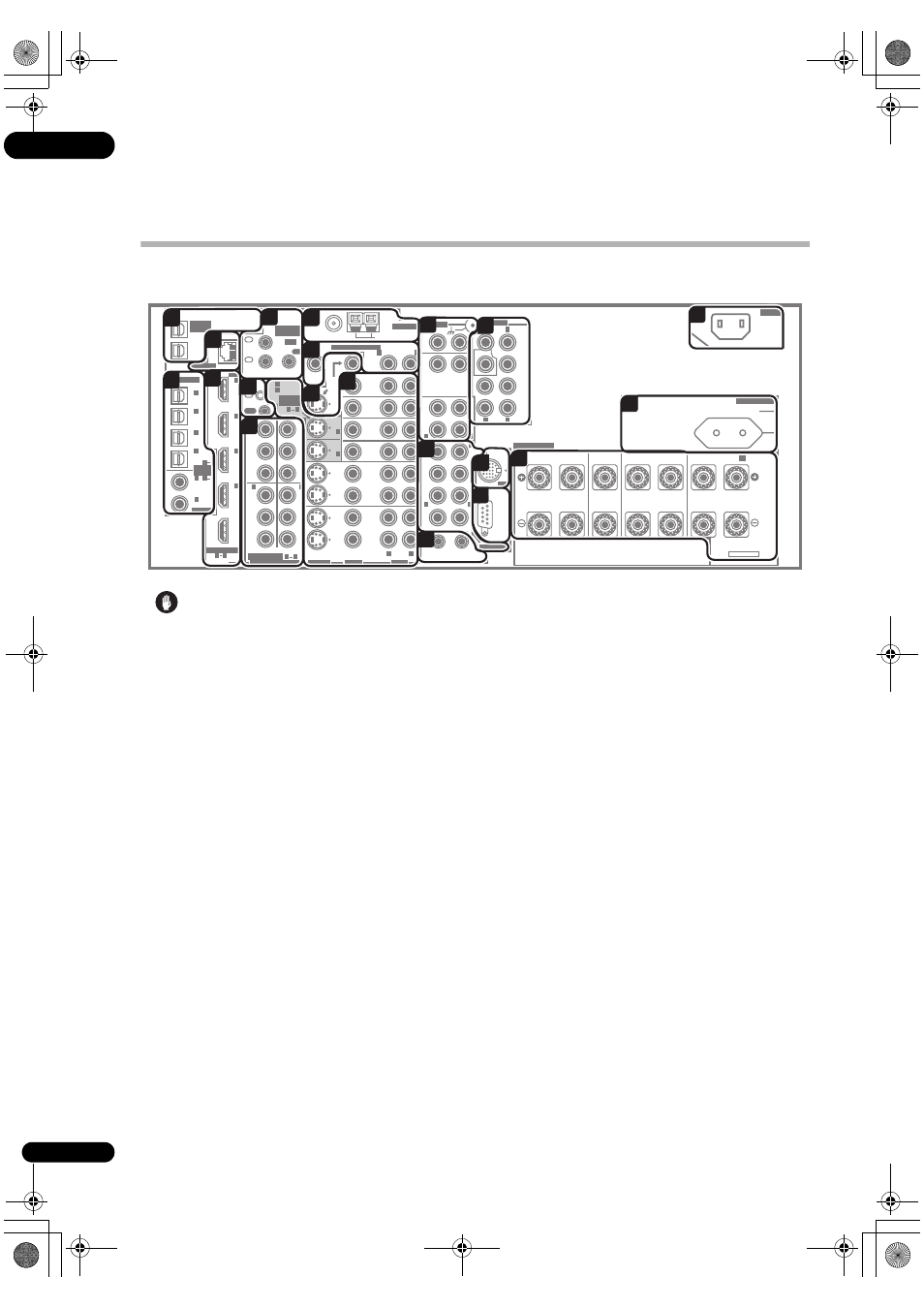

На данном рисунке отображен VSX-LX70, однако подключения для VSX-LX60 такие же, кроме отмеченных моментов.

Предупреждение

• Перед выполнением или изменением схем

подсоединения отключите питание и отсоедините
кабель питания от электророзетки. Включение
должно быть последним действием.

1

Оптический(е) цифровой(ые) аудиовыход(ы)

Используйте разъем OUT1 и (только VSX-LX70) OUT2
для записи на рекордере CD или мини-дисков.

 См. раздел Подключение цифровых аудиоисточников
на стр. 17.
Разъем OUT1 также используется для соединений MULTI-
ZONE.

 См. раздел Прослушивание MULTI-ZONE на стр. 58.
2

Оптический и коаксиальных цифровые

аудиовходны (х6)
Используйте для цифровых источников, включая
проигрыватели/рекордеры DVD, ресиверы спутникового
телевидения, проигрыватели CD и тд.
 Для получения сведений о назначении входов см.
также раздел Меню Input Setup на стр. 66.

3

Терминал LAN (10/100) (только VSX-LX70)

 Подробнее, см. поставляемые инструкции по
эксплуатации к HOME MEDIA GALLERY.

4

Разъемы HDMI (4 шт.) (VSX-LX60) (5 шт.)

(VSX-LX70)
Множественные входы и один выход для
высококачественного соединения аудио-/видео с
устройствами, поддерживающими формат HDMI.

 См. раздел Подключение с помощью HDMI на стр. 54.

5

Входы ДУ (MULTI-ZONE и источник)

Используйте для подключения внешнего сенсора ДУ для
использования, например, в установке MULTI-ZONE.

 См. раздел Подключение ИК приемника на стр. 60.

6

Вход/выход управления

Используйте для подключения других компонентов
Pioneer с возможностью управления всеми компонентами
при помощи одного ИК сенсора ДУ.

 См. раздел Управление другими компонентами

Pioneer с помощью пульта данного устройства на
стр. 81.

7

Соединения компонентного видео (4 шт.)

Используйте входы для подключения любых
видеоисточников, имеющих выходы компонентного
видео, например, рекордер DVD. Используйте этот выход
для подключения к монитору или телевизору.

 См. раздел Использование разъемов компонентного

видео на стр. 16.

8

Разъемы антенн AM и FM

Используйте для подключения комнатных или наружных
антенн для радиопередач.

 См. раздел Подключение антенн на стр. 21.

9

MULTI-ZONE и выходы источника

Используйте для подключения второго усилителя в
другой комнате.

 См. раздел Прослушивание MULTI-ZONE на стр. 58.

10 Выходы композитного видео и S-video для
монитора
Используйте для подключения мониторов и телевизора.

 См. раздел Подключение телевизора и

проигрывателя дисков DVD на стр. 14.

AC IN

SWITCHED 100 W 0.4 A MAX

AC OUTLET

A

OUT1
ZONE3

OUT2

FM UNBAL 75

AM LOOP

MONI-

TOR

OUT

MONI-

TOR

OUT

OUT

CD

CD-R/

TAPE

MD

DVD/LD

BD

TV/SAT

VIDEO /

GAME 1

OUT

DVR/

VCR 1

DVR/

VCR 2

OUT

IN

IN

IN

IN

IN

IN

SUB W.

CENTER

FRONT

SPEAKERS

RS-232C

SUR-

ROUND

SURROUND BACK

CONTROL

SUB W.

FRONT

CENTER

SUR-

ROUND

FRONT

R

L

R

L

R

L

(Single)

CENTER

SURROUND

SURROUND BACK /

(Single)

SUR-

ROUND

BACK

OUT

PHONO

IN

IN

IN

IN

Y

P

B

P

R

Y

P

B

P

R

Y

P

B

P

R

Y

P

B

P

R

DIGITAL

COMPONENT VIDEO

OUT

IN

IN

OUT

ANTENNA

iPod

MULTI CH IN

MULTI-ZONE & SOURCE

PRE OUT

IN

1

IN

2

1

12 V TRIGGER

2

ZONE2

ZONE2

ZONE2

MAIN

(DC OUT 12V/
TOTAL 50 mA MAX)

OUT

(TV/SAT)

(BD)

(BD)

(VIDEO/GAME 1)

(DVD/

LD)

1

IN

2

(DVR/

VCR 1)

IN

3

(DVD/

LD)

IN

1

(CD)

IN

2

IN

2

IN

OUT

1

IN

1

IN

2

IN

3

IN

4

R

L

HDMI

MULTI-ZONE
& SOURCE

MULTI-ZONE
& SOURCE
/REC SEL

IR

IN

3

(CD-R)

IN

4

4

1

(DVD/LD)
(BD)

IN

1

IN

2

IN

1

IN

2

2

2

1

3

1

4

1

R

L

L

L

L

R

R

R

L

R

L

R

B

VIDEO

AUDIO

AUDIO

S-VIDEO

OPTICAL

COAXIAL

1

LAN (10/100)

ASSIGN-

ABLE

ASSIGNABLE

ASSIGNABLE

ASSIGN-
ABLE

SELECTABLE

A

1

2

3

4

5

6

7

8
9

10

11

12

13

14

15

16

17

18

20

19
