35

Ru

03

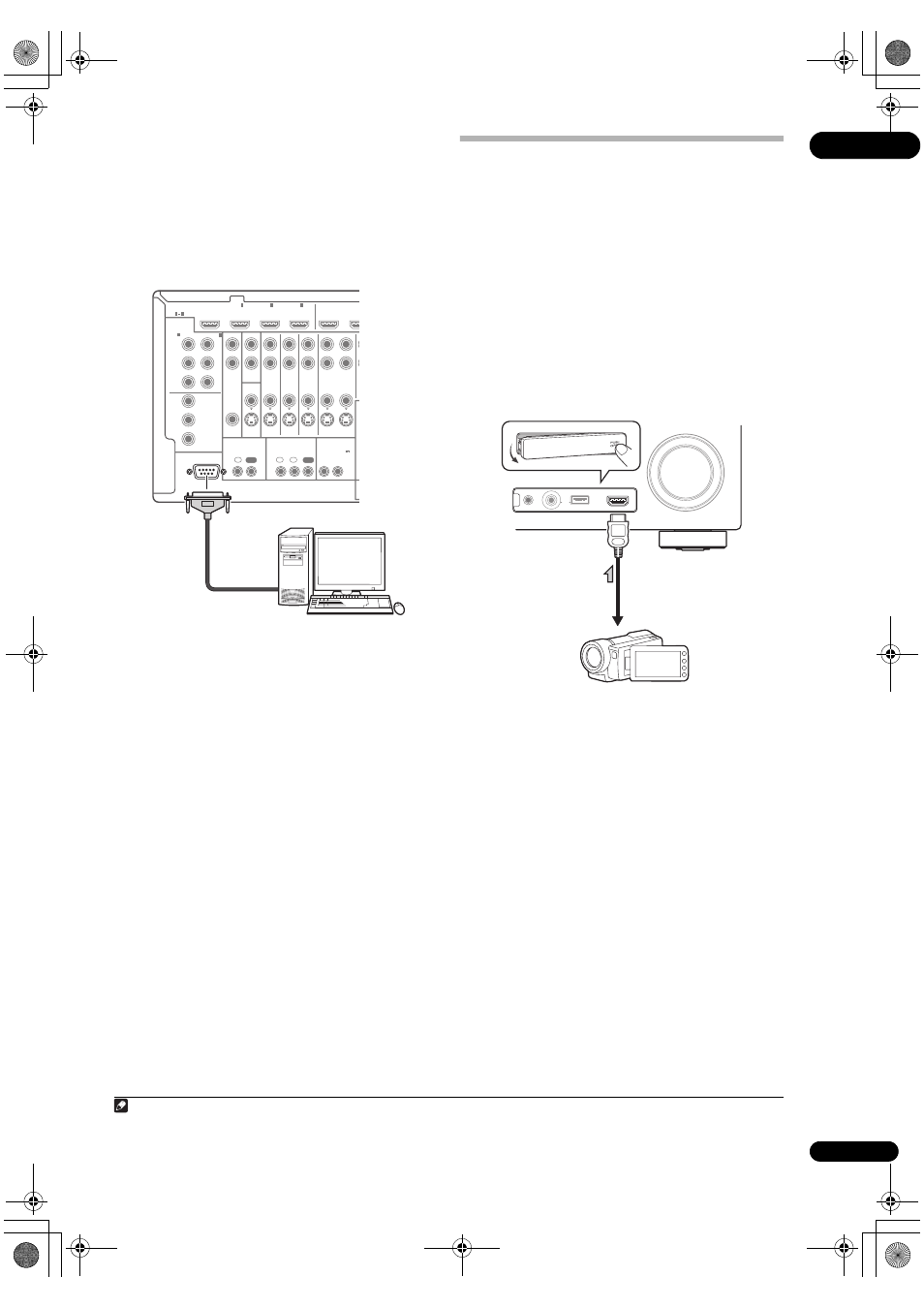

Подключите компьютер к разъему RS-232C на

задней панели ресивера.
Убедитесь, что во время данной процедуры, ресивер и все
подключенные компоненты отключены и отсоединены от
розетки.

1

Для подключения разъема RS-232C на компьютере к
9-штыревому разъему RS-232C на данном ресивере,
используйте отдельно продающийся кабель. Подробнее,
см. документацию к приложению Advanced MCACC.

Подключение компонента,
оборудованного терминалом HDMI, к
входу на передней панели

На передней панели имеется входной терминал HDMI.
Просто подключив оборудованную терминалом HDMI
видеокамеру через единый кабель HDMI, можно
просматривать высококачественное изображение через
ресивер. К данному терминалу можно подключать не
только видеокамеры, но и другие компоненты,
оборудованные терминалом HDMI.

• Нажмите на выступ PUSH OPEN для доступа к

входу на передней панели.

• Выберите данный вход с помощью INPUT SELECT

(пульт ДУ) или регулятора INPUT SELECTOR
(передняя панель) и выбрав HDMI 4.

Примечание

1 Различные параметры и данные характеристик реверберации, использованные для отображения на компьютере, не удаляются после

отключения питания (см. Output PC на стр. 81).

RS-232C

COMPONENT

VIDEO

HDMI

ZONE2

VIDEO

S-VIDEO

ASSIGNABLE

ASSIGNABLE

MONITOR

OUT

MONITOR

OUT

IN

Y

L

R

P

B

P

R

Y

P

B

P

R

Y

OUT

DVD

IN

TV/SAT

IN

VIDEO

DVR

IN

IN

OUT

ZONE3

OUT

P

B

P

R

1

IN

BD IN

1

IN

2

IN

OUT 1

OUT

(KURO

LINK)

3

1

3

(DVD)

IN

2

(DVR)

CONTROL

IR

12 V TRIGGER

IN

IN

IN

OUT

OUT

1

2

1

2

(OUTPUT 12 V
TOTAL 50 mA MAX)

RS-232C

Персональный компьютер

MASTER
VOLUME

MCACC SETUP MIC

USB

iPod

iPhone

VIDEO CAMERA

HDMI 4

CONTROL

ON / OFF

Данный ресивер

Видеокамера, др.
