Подключение телевизора без входа HDMI

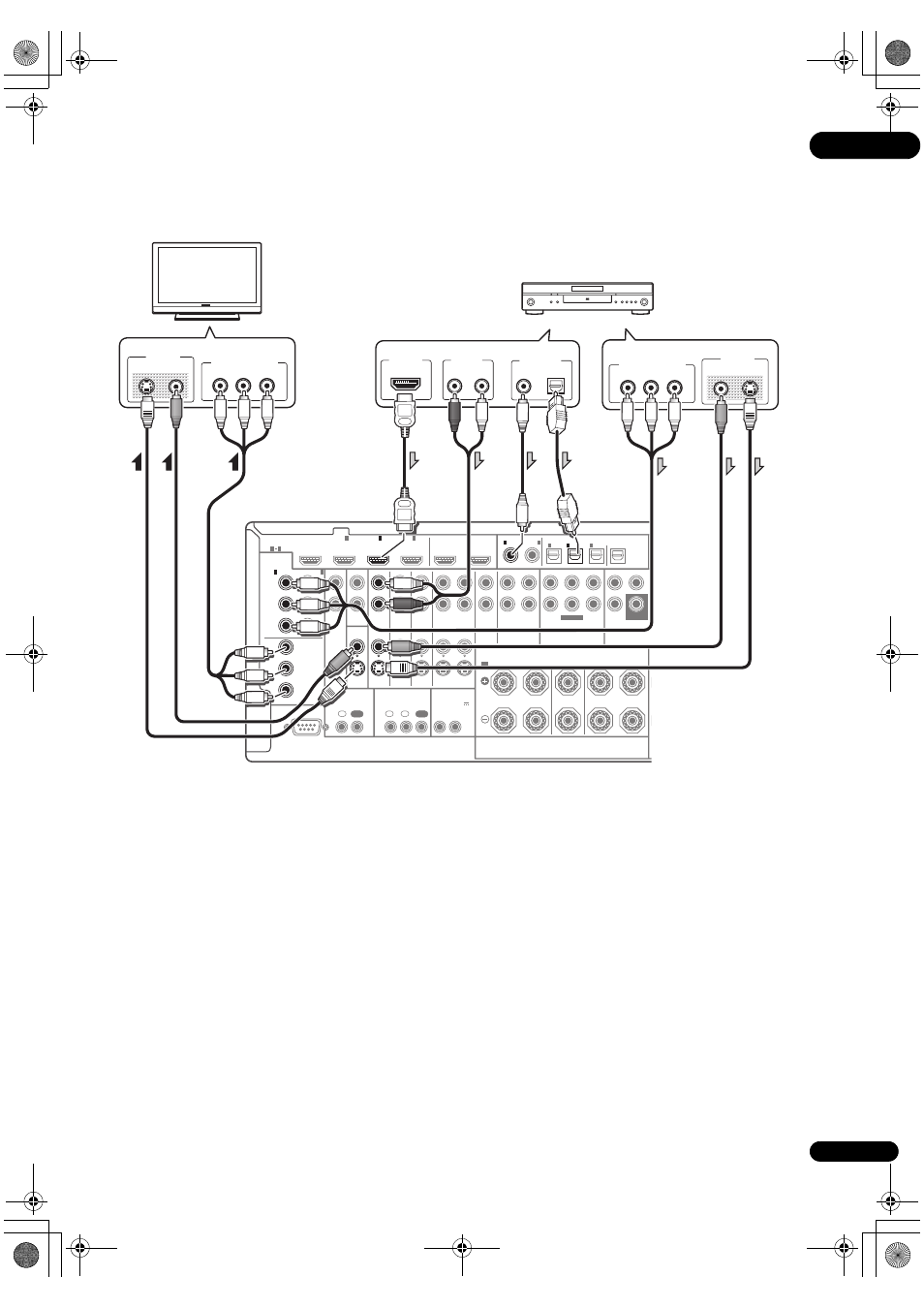

На данном рисунке показаны подключения телевизора (без входа HDMI) и проигрывателя DVD (или другого
компонента воспроизведения) к ресиверу.
• При использовании данных подключений, картинка не выводится на телевизор даже при подключении
проигрывателя DVD через кабель HDMI. Подключите видеотерминал проигрывателя DVD через композитный или
компонентный кабель.
• Подключите через кабель HDMI для прослушивания
звучания высокой четкости на ресивере. Не
используйте кабель HDMI для приема видеосигналов.
В зависимости от видеокомпонента, может быть
невозможно одновременно выводить сигналы через
HDMI и другие терминалы, и может быть необходимо
выполнить настройки выхода.
Для более подробной
информации, пожалуйста, изучите инструкции по
эксплуатации
,
поставляемые с компонентом.
• По сравнению с композитным видео, компонентное
видео должно обеспечить значительно более
высококачественное изображение. Также можно
воспользоваться преимуществами видео с
прогрессивной разверткой (если, источник сигнала и
телевизор поддерживают этот формат), что
обеспечивает очень устойчивое изображение без
мерцания. Узнать, поддерживает ли ваше
оборудование видео с прогрессивной разверткой,
можно в документации к телевизору и компоненту-
источнику видеосигнала.
• Если на используемом проигрывателе DVD имеются
многоканальные аналоговые выходы, вместо этого
можно использовать их. См. также Подключение
многоканальных аналоговых входов на стр. 28
RS-232C
COMPONENT
VIDEO
HDMI
ZONE2
VIDEO
S-VIDEO
ASSIGNABLE
ASSIGNABLE
ASSIGNABLE
ASSIGN-
ABLE
MONITOR
OUT
MONITOR
OUT
IN
Y
L
R
P
B
P
R
Y
P
B
P
R
Y
OUT
DVD
IN
TV/SAT
IN
VIDEO
DVR
IN
CD
IN
IN
OUT
CD-R/TAPE
MULTI CH IN
PRE O
SPEAKERS
CD-R/TAPE
OPTICAL
COAXIAL
IN
OUT
ZONE3
OUT
P
B
P
R
1
IN
BD IN
1
IN
2
IN
OUT 1
OUT 2
(KURO
LINK)
(DVD)
(CD)
(TV/SAT)
(DVR)
(VIDEO)
3
IN
1
IN
1
A
IN
2
IN
OUT
FRONT
R
L
R
L
CENTER
SURROUND
FRONT
CENTER
SURROUND
FRONT
CENTER
S
3
IN
2
1
3
(DVD)
IN
2
(DVR)
CONTROL
IR
12 V TRIGGER
IN
IN
IN
OUT
OUT
1
2
1
2
(OUTPUT 12 V
TOTAL 50 mA MAX)
SUBWOOFER
SUBWOOFER
ANALOG
R
AUDIO OUT
VIDEO IN
VIDEO
S-VIDEO
Y
P
B
P
R
COMPONENT VIDEO IN
VIDEO OUT
VIDEO
S-VIDEO
Y
P
B
P
R
COMPONENT VIDEO OUT
DIGITAL OUT
COAXIAL
OPTICAL
HDMI OUT
L
Проигрыватель DVD, др.
Телевизор
Выберите один
Выберите один
Выберите один
