Подключение видео и
аудиокабелей
Примечание
• Выполните настройки в меню Setup Navigator в соответствии
с типом подключенного кабеля (стр. 20).
• Для вывода видеосигналов от данного проигрывателя,
подключите с помощью одного из следующих методов (не
включая подключение с помощью кабеля HDMI): компонентный
видеокабель, S-Video кабель или видеокабель.

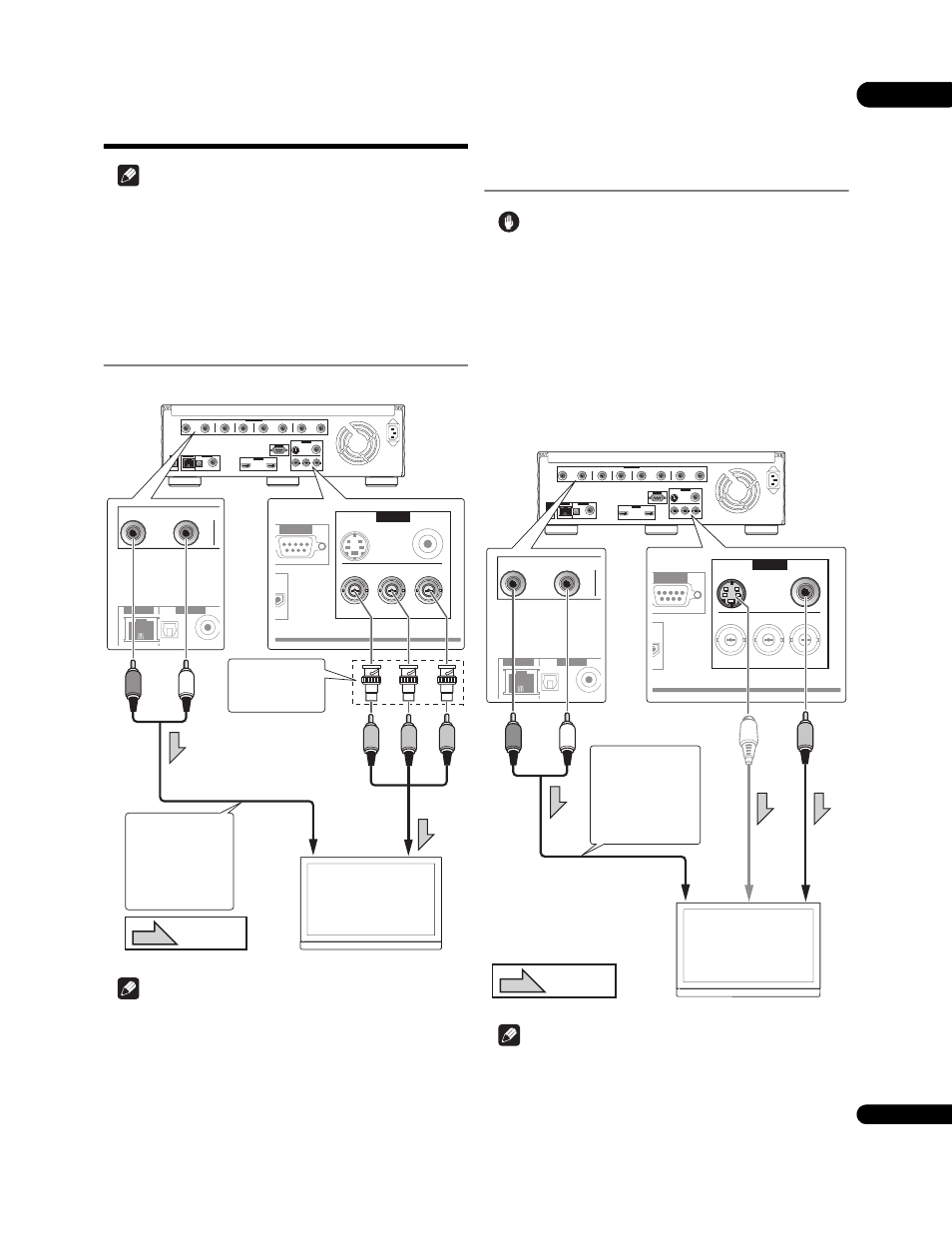

Подключение телевизора с
использованием компонентного
видеокабеля и аудиокабеля
Примечание
• При подключении к телевизору через компонентный
видеокабель, видеосигналы не выводятся с разрешением
1080/50i, 1080/50p, 720/50p, 1080/24p или 1080/60p.
• В зависимости от настройки разрешения выходного
видеосигнала картинка может не выводиться (стр. 24).
Подключение телевизора с
использованием видеокабеля и
аудиокабеля
Предостережение
• Подключите видеовыход проигрывателя напрямую к
телевизору.
Данный проигрыватель поддерживает технологию защиты от
аналогового копирования. Поэтому картинка может не
отображаться соответствующим образом при подключении к
телевизору через DVD-рекордер/видеомагнитофон или при
воспроизведении выходного материала проигрывателя,
записанного на DVD-рекордере/видеомагнитофоне. Более того,
картинка может не отображаться соответствующим образом из-
за защиты от копирования при подключении проигрывателя к
телевизору со встроенным видеомагнитофоном. Для получения
более подробной информации обратитесь к производителю
телевизора.
Примечание
• Видеосигналы выводятся с разрешением 576/50i или 480/60i при
подключении через видеокабель или S-Video кабель.
