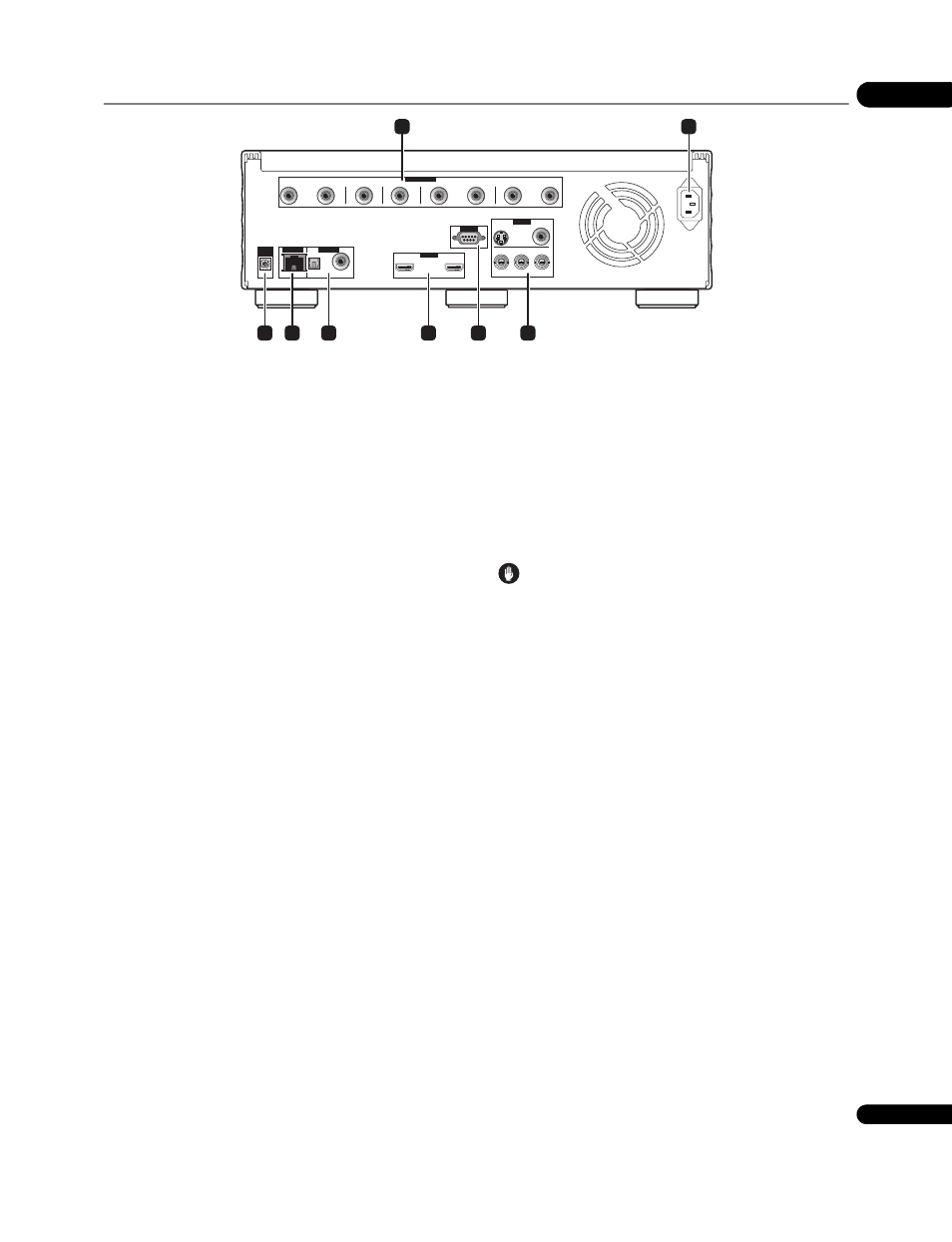

Задняя панель
1
Терминалы AUDIO OUT (7.1 ch)
Подключите к многоканальным (7.1- или 5.1-канальным)
аудиовходным терминалам на аудио-видео ресивере или усилителе,
др. (стр. 18).
Для подключения к 2-канальным аудиовходным терминалам на
телевизоре, др., подключите к FRONT (L/R).
2
AC IN
Подключите сюда силовой кабель.
3
Терминалы VIDEO OUT
VIDEO – Подключите к видеовходному терминалу на
телевизоре, аудио-видео ресивере или усилителе, др. (стр. 17).
S-VIDEO – Подключите к входному терминалу S-Video на
телевизоре, аудио-видео ресивере или усилителе, др. (стр. 17).
COMPONENT VIDEO (гнезда BNC) – Подключите к
компонентным видеовходным терминалам на телевизоре, аудио-
видео ресивере или усилителе, др. (стр. 17).
4
Терминал RS-232C
Данный терминал не используется.
5
Терминалы HDMI OUT
MAIN (KURO LINK) – Подключите к совместимому с HDMI
телевизору, аудио-видео ресиверу или усилителю, др. (стр. 15).
SUB – Подключите к совместимому с HDMI телевизору,
проектору, др. (стр. 15). Данный терминал выводит линейные
2-канальные аудиосигналы PCM. Не подключайте аудио-видео
ресивер или усилитель к данному терминалу. Также помните, что
функция KURO LINK не будет срабатывать для устройств,
подключенных к даному терминалу (стр. 15).
6
Терминалы DIGITAL OUT (COAXIAL/OPTICAL)
Подключите к цифровому аудиовходному терминалу на аудио-видео
ресивере или усилителе, др. (стр. 18).
7
Терминал LAN (100)
Порт Ethernet для сетевого подключения 100BASE-TX (100 Мбит/
сек) (стр. 19).
8
Терминал CONTROL IN
Используется для управления данным проигрывателем от сенсора
ДУ другого компонента Pioneer с терминалом CONTROL OUT и с
обозначением . Подключите терминал CONTROL OUT другого
компонента к CONTROL IN на данном проигрывателе через кабель
миништекера (продается отдельно).
Предостережение
• Обязательно подключите кабели для вывода аудио и
видеосигналов.
• При подключении через System Control, направляйте пульт ДУ в
направлении подключенного компонента (например, аудио-
видео ресивер или усилитель). Пульт ДУ будет срабатывать
неправильно, если он направлен на данный проигрыватель.
• Невозможно использовать System Control с компонентами, на
которых отсутствует терминал System Control, или с
компонентами не производства Pioneer.
