Инструкция по эксплуатации Pioneer AS-WL300
Начало работы, Ethernet dc 5 v wps, As-wl300

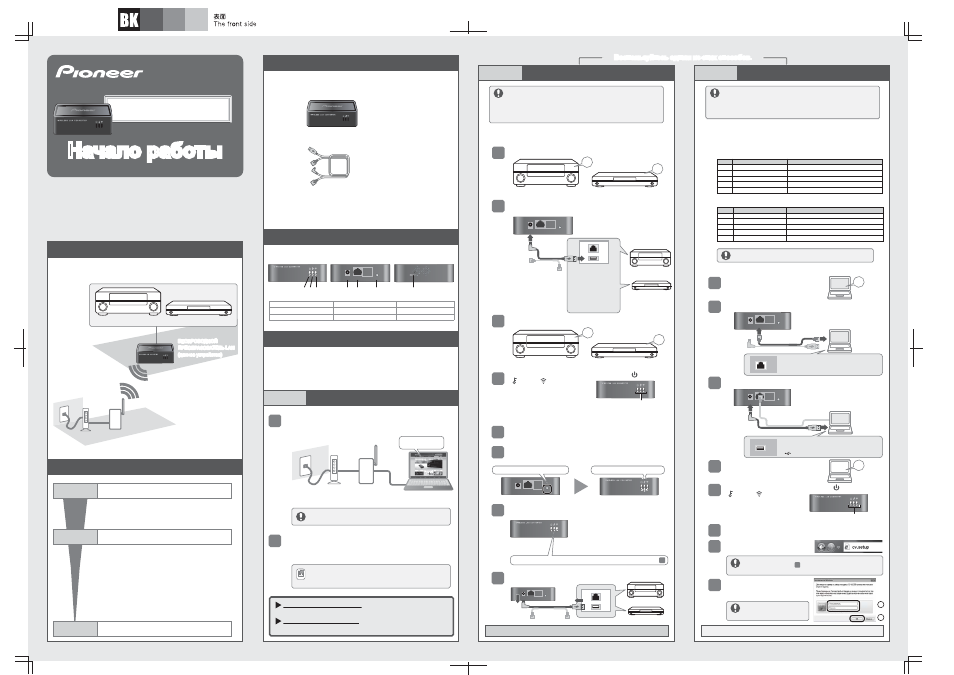

Начало работы
Version: AS-WL300_QIG-A_V1
AS-WL300
AS-WL300
БЕСПРОВОДНОЙ ПРЕОБРАЗОВАТЕЛЬ LAN, 150 Мбит/с
Начало работы
Здесь описано использование и необходимые настройки преобразователя.
Следуйте инструкции, чтобы настроить преобразователь Сохраните руководство.
Информацию по другим настройкам и правилам эксплуатации вы найдете в
РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ на диске или в Интернете. Подробности см. в
“О РУКОВОДСТВЕ ПОЛЬЗОВАТЕЛЯ” на обороте.
Некоторые устройства Pioneer, подключаемые к преобразователю, нужно настроить.
Подробности см. в соответствующих РУКОВОВОДСТВАХ ПОЛЬЗОВАТЕЛЯ.
По техническим вопросам обращайтесь в сервисный центр (см. “Пожалуйста,
сначала прочтите”).
Функции
Порядок установки
Подготовка
Перед настройкой преобразователя
Элементы
Беспроводное подключение аудио- и видеоустройств
Pioneer по LAN.
* База должна быть правильно подключена к Интернету.
Если на базе есть кнопка WPS
→Для подключения к базе выполните
“Этап 2 (WPS)”.
Если на базе нет кнопки WPS
→Для подключения к базе выполните
“Этап 2 (вручную)”.
* Если у вас возникли трудности с использованием
“Кнопки WPS”, выполните процедуру “Вручную”.
Проверка базы
Этап 1
Подключение преобразователя
Этап 2
Подключение устройств
Этап 3
Вам понадобится следующее.
Спереди
Сзади
Сбоку
Если вы еще не подключены к Интернету, сделайте это.
Не подключайте кабель LAN/USB к концентратору USB.
Проверка базы
Этап 1
Проверьте, поддерживает ли база функцию WPS.
Подробности см. в руководстве пользователя к роутеру.
2
WPS – это функция настройки безопасного соединения,
запускается путем нажатия кнопки.
* На некоторых базах есть надпись WPS.
Продолжение на обороте
Соедините
разъем ПИТАНИЯ устройства с портом USB аудио- или
видеоустройства,
используя прилагаемый кабель (разъем USB).
2
4
На преобразователе должны загореться индикаторы "( ПИТАНИЕ)",
" (WPS)" и " (WIRELESS)".
Нажмите кнопку "WPS" на базе. Подробнее о кнопке WPS см. в
руководстве пользователя к базе.
1
Удерживайте кнопку "WPS" на задней панели устройства, пока
индикатор WPS не начнет
мигать (более 2 секунд).
2
Подождите, пока индикатор WPS на устройстве не перестанет мигать.
3
Подключение к базе завершено. Перейдите к этапу 3.
Беспроводной LAN-роутер (база) должен быть
правильно подключен к Интернету.
1
Для данной процедуры необходим беспроводной LAN-роутер
(база). Приобретите его в случае отсутствия.
Индикатор ПИТАНИЯ
Индикатор WPS
Индикатор WIRELESS
Разъем ПИТАНИЯ
Порт ETHERNET
Кнопка WPS
Кнопка СБРОС
БЕСПРОВОДНОЙ ПРЕОБРАЗОВАТЕЛЬ LAN (данное устройство)
Кабель LAN/USB (в комплекте)
* Он состоит из LAN-кабеля и
USB-кабеля питания (сетевой
адаптер не используется).
Используйте только
прилагаемый кабель.
Начало работы (данное руководство)
Поддерживаемое аудио- или видеоустройство, ПК (не предоставляется)
Интернет-соединение (не предоставляется)
Выполните “Этап 2 (WPS)” и ”Этап 3”.
Если на базе есть кнопка WPS
Выполните “Этап 2 (вручную)” и ”Этап 3”.
Если на базе нет кнопки WPS
Когда индикатор будет гореть постоянно, выждите 2 мин и перейдите к п. .
4
Отключите
USB-кабель питания от устройства.
4
* Индикатор
WPS
перестает
мигать,
когда
преобразователь подключен к wireless LAN.
(Когда индикатор мигает, соединения нет.)
* Если индикатор WPS не замигал, нажмите "WPS" еще
раз.
* Если индикатор WPS помигал и погас, нажмите "WPS"
еще раз.
Перед подключением и настройкой устройства узнайте настройки беспроводной
сети для базы. Впишите их в таблицу ниже.
* Подробнее об этих настройках см. в руководстве пользователя к базе.
Для настроек безопасности WEP
Соедините
порт ETHERNET устройства с портом LAN компьютера,
используя прилагаемый кабель (разъем LAN).
2
2. Подключение к компьютеру
1. Поиск сетевого соединения
Выключите компьютер.
1
OFF
Порт LAN – это большой разъем, похожий на
телефонный, но немного крупнее.
* На некоторых базах есть маркировка LAN.
LAN
* Расположение порта LAN и его маркировка могут
быть различными. Если не получается найти порт,
см. соответствующее руководство.
Соедините
разъем ПИТАНИЯ устройства с портом USB аудио- или
видеоустройства,
используя прилагаемый кабель (разъем USB).
3
Порт USB – это узкий разъем, расположенный
горизонтально или вертикально (см. рис.).
* Иногда он обозначен словом "USB" или значком
" ".
USB
* Расположение порта USB и его маркировка могут
быть различными. Если не получается найти порт
USB, см. соответствующее руководство.
* 1: числа из 16 цифр (0-9, A-F) * 2: ASCII (1-байтовые буквы и цифры, в т.ч. заглавные и строчные буквы)
Название
SSID (сетевое имя)
Аутентификация
Ключ аутентификации
Ключ по умолчанию
Ключ шифрования
Настройки беспроводной сети
OPEN
SHARED
Шестнадцатеричный
*1
Текст ASCII
*2
Ключ 1 Ключ 2 Ключ 3 Ключ 4
(1)
(2)
(3)
(4)
(5)
Включите компьютер.
4
ON
5
На устройстве должны загореться индикаторы " (ПИТАНИЕ)",
" (WPS)" и " (WIRELESS)".
* После того, как зажгутся индикаторы,
выждите 2 минуты.
Запустите браузер.
1
3. Настройка устройства
Введите в адресной строке
"cv.setup" и нажмите <Enter>.
2
Имя пользователя – "admin",
пароль – "password".
Нажмите [OK].
3
1
2
Если войти в окно веб-настройки не
получается, проверьте, правильно ли
введены все настройки.
* После того, как зажгутся
индикаторы, выждите 2 минуты.
Воспользуйтесь одним из этих способов.
Подключение через WPS
Этап 2
Подключение вручную
Этап 2
Название
SSID (сетевое имя)
Аутентификация
Ключ аутентификации
Шифрование
Ключ шифрования
Настройки беспроводной сети
WPA-Personal
WPA2-Personal
Шестнадцатеричный
*1
Текст ASCII
*2
TKIP
AES
(1)
(2)
(3)
(4)
(5)
* 1: числа из 16 цифр (0-9, A-F) * 2: ASCII (1-байтовые буквы и цифры, в т.ч. заглавные и строчные буквы)
Интернет-соединение
Модем
Беспроводной
LAN-роутер (база)
Компьютер
Наличие соединения
Индикатор WPS (средн.) замигает
ETHERNET
DC 5 V
WPS
ETHERNET
DC 5 V
WPS
ETHERNET
DC 5 V
WPS
Должны загореться
Если после ввода "cv.setup" окно веб-настройки не открывается, введите
"192.168.1.249" и перейдите к п. . Если окно все равно не открывается, см. “При
неисправностях” на обороте.
3
Данный преобразователь не подключится к базе, если в SSID (сетевом имени) есть точка с
запятой (;). О редактировании SSID см. в руководстве пользователя к базе.
ETHERNET
DC 5 V
WPS
Удерживайте более 2 секунд
Далее описано, как подключить преобразователь с помощью функции
WPS. Если база не поддерживает ее, воспользуйтесь продецурой “Вручную”.
Не подключайте кабель LAN, пока не прочтете инструкцию.
При использовании нескольких преобразователей необходимо изменить
IP-адрес данного устройства. См. "При неисправностях" на обороте.
Здесь описано, как подключить преобразователь вручную, в т.ч. для случая,
когда подключить по процедуре “WPS” не получилось.
Если компьютер, на котором вы будете настраивать устройство, подключен к
беспроводной сети, отключите его.
При использовании нескольких преобразователей необходимо изменить
IP-адрес данного. См. "При неисправностях" на обороте.
Notes
Удобное
беспроводное
подключение поддерживаемых
аудио- и видеоустройств по LAN.
БЕСПРОВОДНОЙ
ПРЕОБРАЗОВАТЕЛЬ LAN
(данное устройство)
БЕСПРОВОДНОЙ
ПРЕОБРАЗОВАТЕЛЬ LAN
(данное устройство)
Беспроводной
LAN-роутер (база)
Интернет-соединение
Выключите аудио- или видеоустройство.
1
1. Включение УСТРОЙСТВА
2. Подключение УСТРОЙСТВА
Включите аудио- или видеоустройство.
3
AV RECEIVER
Для настроек безопасности WPA/WPA2
ETHERNET
DC 5 V
WPS
Должны загореться
AV RECEIVER
проигрыватель Blu-ray Disc
AV RECEIVER
OFF
OFF
проигрыватель Blu-ray Disc
AV RECEIVER
ON
ON
проигрыватель Blu-ray Disc
проигрыватель Blu-ray Disc
* Расположение порта USB
и его маркировка могут
быть различными. Если не
получается найти порт USB,
см. соответствующее
руководство.
ETHERNET
DC 5 V
WPS
AV RECEIVER
проигрыватель Blu-ray Disc
Порт USB – это узкий
разъем,
расположенный
горизонтально или
вертикально (см. рис.).
* Иногда он подписан
"DC OUTPUT for
WIRELESS LAN".
Модем ADSL
ONU (устройство
оптоволоконной сети)
Проводной роутер и т.п.
