Установка аппарата
5

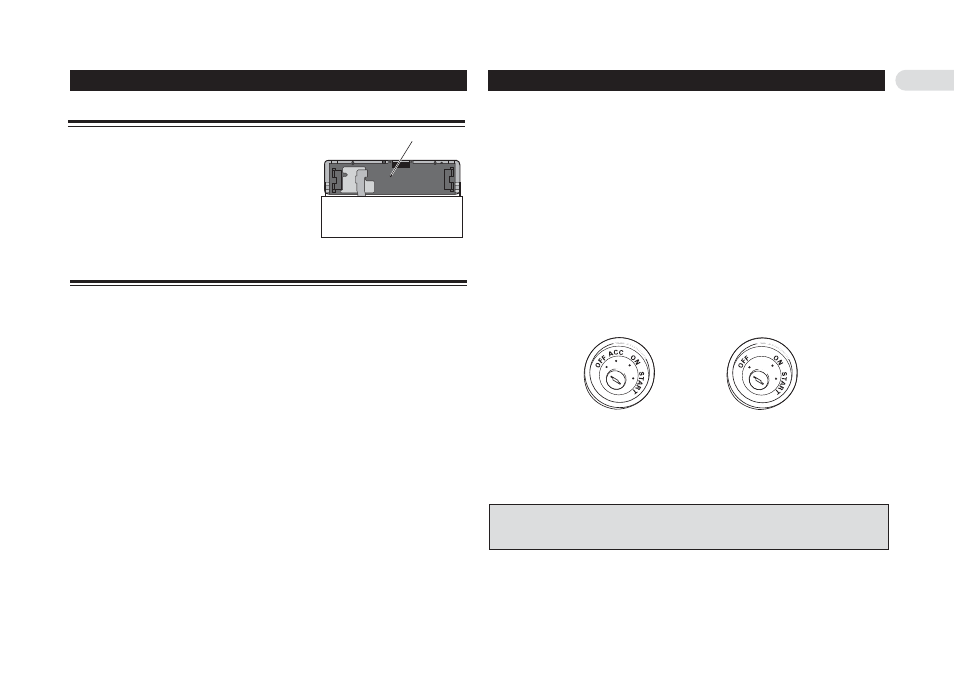

Прикрепление передней панели
Если Вы не пользуетесь функцией снятия и прикрепления перед
ней панели, то прикрепите переднюю панель к аппарату при по
мощи прилагаемых крепежных винтов и защелок. Крепежный винт
Подключение аппарата
Примечания:
• Этот аппарат предназначен для автомобилей с 12 вольтным аккумулятором и заземлением типа «минус на
массе». Прежде чем устанавливать его в автомобиль с жилым кузовом для загородного отдыха, грузовик
или автобус, проверьте напряжение аккумулятора.
• Во избежание короткого замыкания в электрической системе обязательно отсоедините отрицательный ( )
кабель аккумулятора перед операцией установки аппарата.
• Обратитесь к инструкциям за сведениями о подключении усилителя мощности и других устройств, затем
надлежащим образом сделайте соединения.
• Закрепите проводку кабельными зажимами или изоляционной лентой. Для защиты проводов обмотайте их
изолентой в тех местах, где они проложены вплотную к металлическим частям автомобиля.
• Прокладывайте и закрепляйте провода таким образом, чтобы они не могли соприкасаться с движущимися
частями, такими как рычаг переключения передач, стояночный тормоз или механизм перемещения
сидений. Не прокладывайте провода в местах, которые могут сильно нагреваться, например, поблизости от
выпускной отдушины обогревателя. Если изоляция провода расплавляется или истирается, появляется
опасность короткого замыкания на массу (на корпус автомобиля).
• Не пропускайте желтый провод сквозь отверстие в моторный отсек для подключения к аккумулятору. Это
повредит изоляцию и вызовет очень опасное короткое замыкание.
• Не замыкайте провода накоротко. Если Вы сделаете это, защитный контур не сможет действовать должным
образом.
• Никогда не разрезайте изоляцию провода питания и не делайте отводы от него, чтобы подать питание на
другую аппаратуру. Допустимая токовая нагрузка провода будет превышена, что приведет к его перегреву.
• Для замены используйте только предохранитель с номиналом, предписанным для данного аппарата.
• Ввиду использования уникальной схемы BTPL, никогда не производите проводку таким образом, чтобы кабели
АС были заземлены напрямую или чтобы отрицательные (—) кабели левой и правой АС были общими.
• Акустические системы, подключаемые к данному аппарату, должны относиться к типу АС высокой мощности
с минимальной паспортной мощностью 50 Вт и импедансом от 4 до 8 Ом. Подключение АС с иными
значениями мощности и/или импеданса, чем указано здесь, может привести к тому, что АС задымятся,
загорятся или выйдут из строя.
• При включении питания аппарата на выход по сине белому проводу подается контрольный сигнал.
Подключите этот провод к разъему дистанционного управления системой на внешнем усилителе мощности
или к разъему релейного управления автоматической антенной автомобиля (максимум 300 мА, 12 В
постоянного тока). Если автомобиль оборудован стекловолоконной антенной, подключите провод к разъему
источника питания автономного усилителя несущей частоты антенны.
• Когда с системой используется внешний усилитель мощности, ни в коем случае не подключайте сине белый
провод к разъему питания этого усилителя. Также не подключайте сине белый провод к разъему питания
автоматической антенны. Такое соединение может вызвать чрезмерное потребление тока и привести к
неисправности.
• Во избежание коротких замыканий покрывайте неподключенные провода изоляционной лентой. Особенно
тщательно изолируйте неиспользуемые провода акустических систем. Если провода не заизолированы,
существует возможность короткого замыкания.
• Для предотвращения неправильного соединения входная сторона разъема шины IP BUS сделана синей, а
выходная сторона – черной. Соединяйте разъемы одинакового цвета.
• Если данный аппарат устанавливают в автомобиль, у которого на замке зажигания нет позиции «ACC»
[Аксессуары], красный провод следует подключить к клемме, связанной с операциями замка зажигания
«ON/OFF» [Включено/Выключено]. Если это не сделано, аккумулятор может разрядиться, когда Вы покинете
автомобиль на несколько часов.
• Черный провод предназначен для заземления. Пожалуйста, заземлите этот провод отдельно от заземления
устройств, работающих с большими токами, например, усилителей мощности.
Если Вы заземлите эти устройства вместе, то в случае отсоединения провода заземления существует риск
повреждения или возгорания устройств.
Позиция «ACC» Нет позиции «ACC»
• Провода данного аппарата и других устройств могут иметь различные цвета, даже если выполняют одну
и ту же функцию. При подключении аппарата к другим устройствам сверяйтесь с прилагаемыми к
аппаратуре инструкциями и соединяйте провода, имеющие одинаковую функцию.
