61
Ru
Использование внешнего оборудования
13
Использование входа HDMI
Система плазменного дисплея оснащена двумя разъемами HDMI
(входы INPUT 3-4), которые принимают цифровые видео- и
аудиосигналы. Для использования разъема HDMI следует
активировать его и указать типы видео- и аудиосигналов, которые
будут поступать из подключенного оборудования. Типы этих
сигналов можно узнать в руководстве по эксплуатации
подключенного оборудования.
Прежде чем войти в меню, выберите источник входного сигнала,
нажав кнопку INPUT (ВХОД) 3 или INPUT (ВХОД) 4 на пульте
дистанционного управления, или кнопку INPUT (ВХОД) на медиа-
ресивере, чтобы выбрать вход INPUT 3 или INPUT 4.
Система поддерживает аудиосигналы со следующими
характеристиками:
• Linear PCM (СТЕРЕО, 2 канала)
• Частота дискретизации: 32 кГц, 44,1 кГц, 48 кГц
ПРИМЕЧАНИЕ
• Данная таблица не имеет отношения к сигналам от
персонального компьютера.

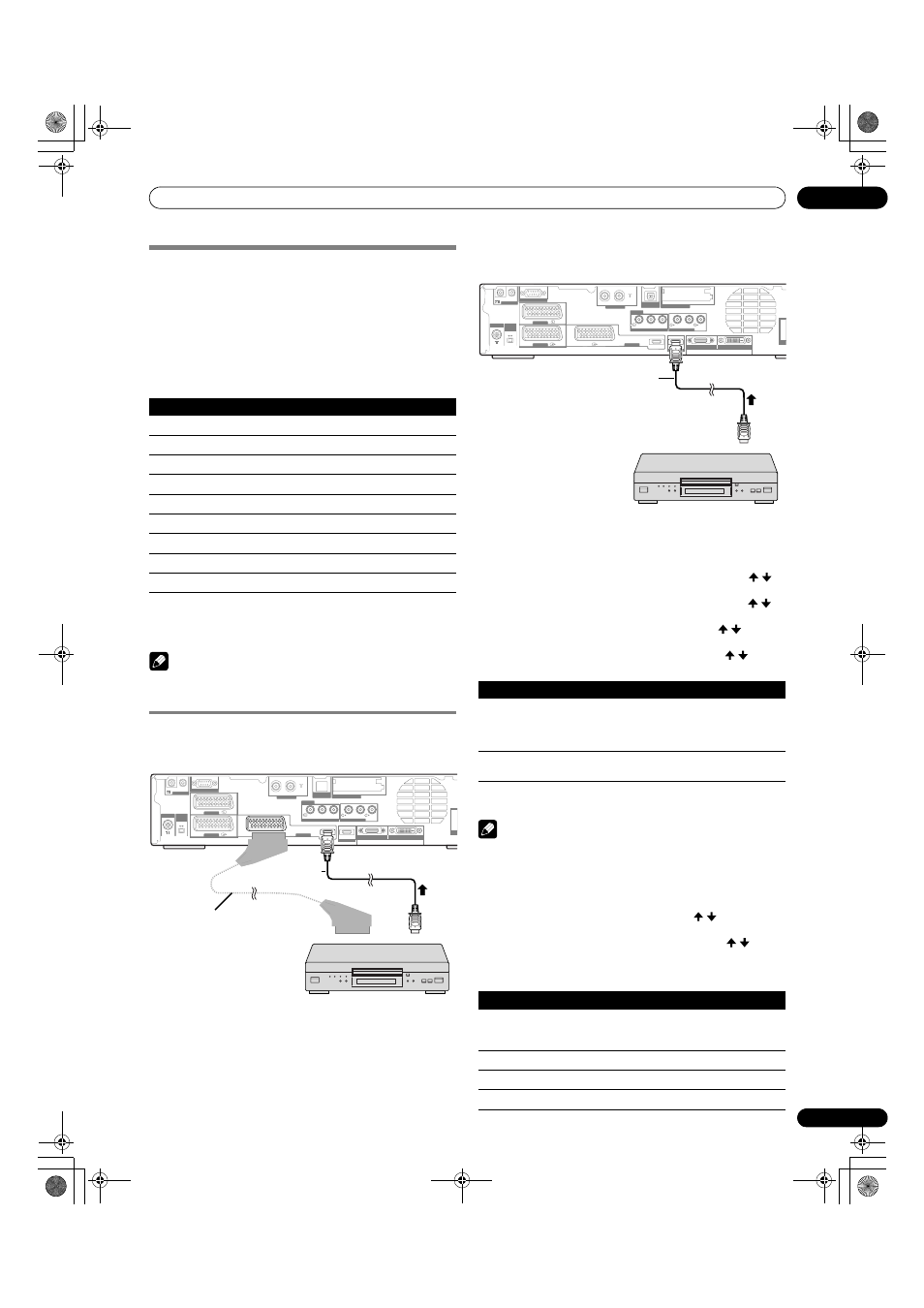

Подключение оборудования HDMI
При использовании разъема INPUT 3 HDMI (ВХОД 3 HDMI):
При использовании разъема INPUT 4 HDMI:
Aктивация разъема HDMI:
При использовании разъема INPUT 3 HDMI придерживайтесь
следующей процедуры для его включения.
1
Нажмите кнопку HOME MENU (ОСНОВНОЕ МЕНЮ).
2
Выберите пункт меню “Option” (Параметры) (кнопки / ,
затем ENTER (ВВОД)).
3
Выберите пункт “HDMI Input” (Вход HDMI) (кнопки / ,
затем ENTER (ВВОД)).
4
Выберите пункт “Setting” (Настройка) (кнопки / , затем
ENTER (ВВОД)).
5
Выберите вариант “Enable” (Включить) (кнопки / , затем
ENTER (ВВОД)).
6
Нажмите кнопку HOME MENU (ОСНОВНОЕ МЕНЮ) для
выхода из меню.
ПРИМЕЧАНИЕ
• Нет необходимости включать разъем INPUT 4 HDMI, этот
разъем невозможно выключить вручную.
Чтобы указать тип цифровых видеосигналов:
1
Повторите пп. 1 – 3 раздела “Aктивация разъема HDMI”.
2
Выберите пункт “Video” (Видео) (кнопки / , затем ENTER
(ВВОД)).
3
Выберите тип цифровых видеосигналов (кнопки / , затем
ENTER (ВВОД)).
• Если выбран тип “Auto” (Авто), система при приеме
цифровых видеосигналов будет пытаться определить их тип.
Корреляционная таблица входных сигналов
1920*1080i@50Hz (Гц)
720*576p@50Hz (Гц)
1280*720p@50Hz (Гц)
720(1440)*576i@50Hz (Гц)
1920*[email protected]/60Hz (Гц)
720*[email protected]/60Hz (Гц)
1280*[email protected]/60Hz (Гц)
720(1440)*[email protected]/60Hz (Гц)
1920*1080p@24Hz (Гц)
INPUT 1
INPUT 1
CONTROL
SERVICE ONLY
I N
O U T
ANT
i /o link.A
SELECT
INPUT
2 3
INPUT 3
HDMI
HDMI
SYSTEM CABLE
ANT(DIGITAL)
IN
OUT
OPTICAL
DIGITAL OUT
COMMON INTERFACE
INPUT 2
COMPONENT VIDEO
Y
AUDIO OUTPUT
INPUT 4
R-AUDIO-L
SUB
WOOFER
P
B
P
R
BLACK
WHITE
Медиа-ресивер (вид сзади)
Кабель HDMI
(приобретается
отдельно.)
Кабель SCART
(приобретается отдельно.)
Используйте для
подключения кабель SCART
только при приеме
аналоговых звуковых
сигналов.
Оборудование HDMI
Пункт
Описание
Disable
(Отключить)
(заводская
установка)
Отключение разъема HDMI.
Enable
(Включить)
Активация разъема HDMI.
Пункт
Описание
Auto (Авто)
(заводская
установка)
Автоматическое определение поступающих
цифровых видеосигналов.
Colour-1
Цифровые сигналы компонентного видео (4:2:2)
Colour-2
Цифровые сигналы компонентного видео (4:4:4)
Colour-3
Цифровые сигналы RGB
INPUT 1
INPUT 1
CONTROL
SERVICE ONLY
I N
O U T
ANT
i /o link.A
SELECT
INPUT
2 3
INPUT 3
HDMI
HDMI
SYSTEM CABLE
ANT(DIGITAL)
IN
OUT
OPTICAL
DIGITAL OUT
COMMON INTERFACE
INPUT 2
COMPONENT VIDEO
Y
AUDIO OUTPUT
INPUT 4
R-AUDIO-L
SUB
WOOFER
P
B
P
R
BLACK
WHITE
Медиа-ресивер (вид сзади)
Оборудование HDMI
Кабель HDMI
(приобретает
ся отдельно.)
