60

Ru

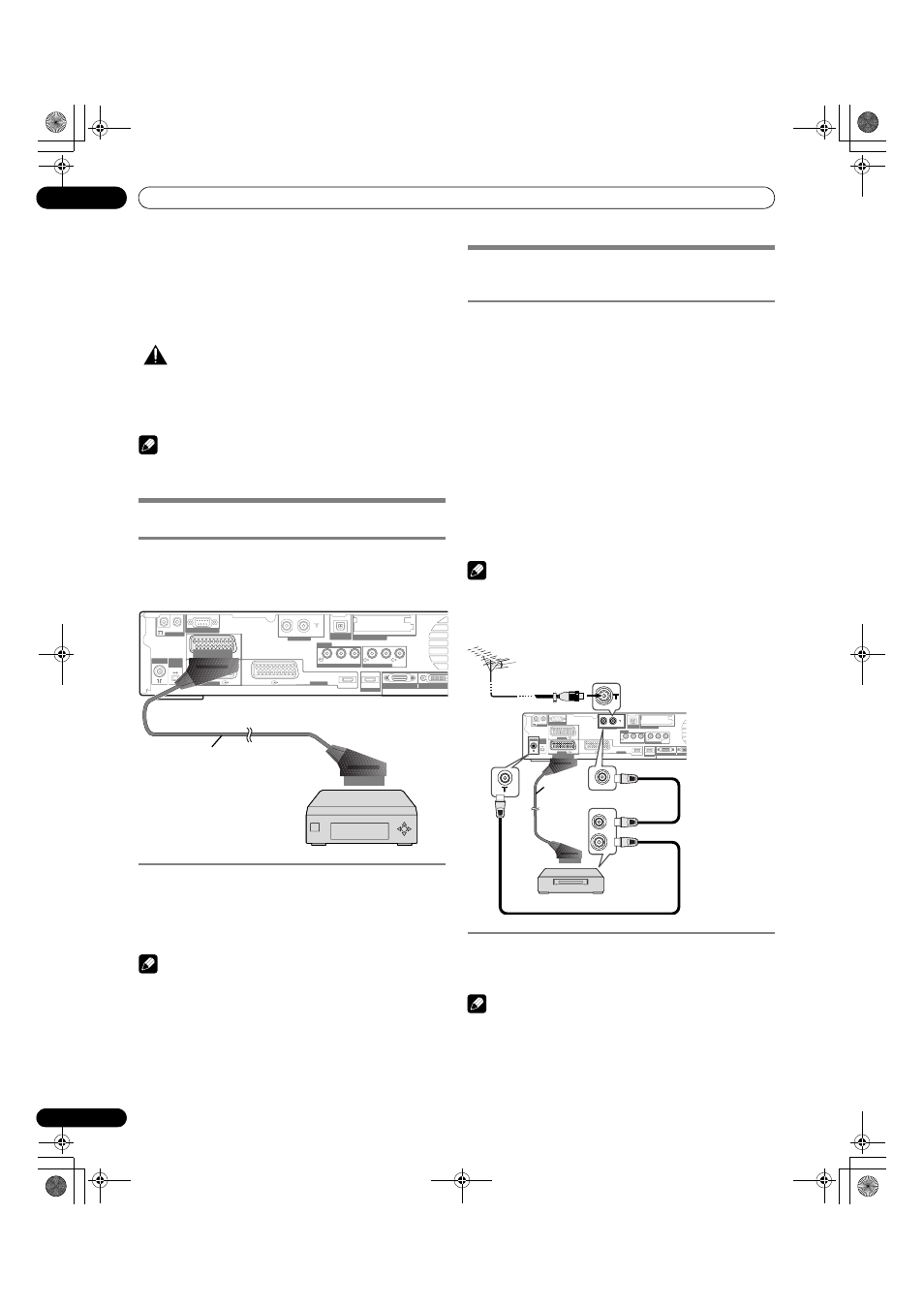

Использование внешнего оборудования

13

Использование внешнего оборудования

К системе плазменного дисплея можно подключить разнообразное

внешнее оборудование, такое как декодер, видеомагнитофон,

проигрыватель DVD, персональный компьютер, игровую

приставку и видеокамеру.
Для просмотра изображений, поступающих из внешнего

оборудования, следует выбрать источник входного сигнала с

помощью кнопок INPUT (ВХОД) на пульте дистанционного

управления (стр. 15) или кнопки INPUT (ВХОД) на медиа-ресивере.

ПРЕДУПРЕЖДЕНИЕ

• Для безопасности оборудования обязательно отключайте медиа-

ресивер от розетки электропитания, перед тем как подключать
декодер, видеомагнитофон, проигрыватель DVD, персональный
компьютер, игровую приставку, видеокамеру или другое
внешнее оборудование.

ПРИМЕЧАНИЕ

• Внимательно прочтите руководство по эксплуатации

проигрывателя DVD, персонального компьютера и т.д. перед

подключением.

Прием изображений из декодера

Подключение декодера

Для подключения декодера или другого аудиовизуального

оборудования используйте разъем INPUT1 (ВХОД1).

Просмотр изображений из декодера
1

С помощью кнопок 0 – 9 или P +/P – выберите программу,
назначенную для декодера (стр. 31).

2

Нажмите кнопку INPUT (ВХОД) 1 на пульте дистанционного
управления или кнопкой INPUT (ВХОД) на медиа-ресивере

выберите вход INPUT1.

ПРИМЕЧАНИЕ

• Убедитесь, что к разъему INPUT1 (ВХОД1) подключен декодер.
• Если изображения с декодера принимаются с искажениями,

возможно, следует с помощью меню сменить тип входного

сигнала. См. стр. 55.

• Тип сигнала можно узнать в руководстве по эксплуатации

декодера.

Прием изображений из

видеомагнитофона

Подключение видеомагнитофона

Для подключения видеомагнитофона или другого

аудиовизуального оборудования используйте разъем INPUT2

(ВХОД2).
Если ваш видеомагнитофон поддерживает дополнительные

системы управления ТВ и видеомагнитофоном “AV link” (см. стр.

62), его можно подключить к разъему медиа-ресивера INPUT 2 или

3 с помощью 21-контактного кабеля SCART с полной разводкой.

Возможности канала управления AV link

• Загрузка данных настройки на станции прямо из ТВ в

видеомагнитофон.

• Можно записать ТВ-программу при просмотре телевизора, лишь

нажав кнопку записи на видеомагнитофоне (принцип

WYSIWYR*).

*В некоторых видеомагнитофонах для функции WYSIWYR
может быть отдельная кнопка – см. документацию к
видеомагнитофону.

• Если нажать кнопку воспроизведения на видеомагнитофоне,

система автоматически выйдет из режима ожидания и покажет

изображение с видеомагнитофона.

ПРИМЕЧАНИЕ

• Дополнительные системы управления ТВ и видеомагнитофоном

“AV link” могут быть несовместимы с некоторыми внешними

источниками.

Просмотр изображений из видеомагнитофона

Для просмотра изображения из видеомагнитофона нажмите

кнопку INPUT (ВХОД) 2 на пульте дистанционного управления или

кнопкой INPUT (ВХОД) на медиа-ресивере выберите вход INPUT2.

ПРИМЕЧАНИЕ

• Если изображения из видеомагнитофона принимаются с

искажениями, возможно, следует с помощью меню сменить тип

входного сигнала. См. стр. 55.

• Тип сигнала можно узнать в руководстве по эксплуатации

видеомагнитофона.

• Тип сигнала в кабеле, подключенном к гнезду INPUT2 (ВХОД2),

проверяется в следующем порядке: 1) S-Video, 2) Video (Видео).

• Подключайте внешнее оборудование только к тем разъемам,

которые будут фактически использоваться.

INPUT 1

INPUT 1

CONTROL

SERVICE ONLY

I N

O U T

ANT

i /o link.A
SELECT

INPUT

2 3

INPUT 3

HDMI

HDMI

SYSTEM CABLE

ANT(DIGITAL)

IN

OUT

OPTICAL

DIGITAL OUT

COMMON INTERFACE

INPUT 2

COMPONENT VIDEO

Y

AUDIO OUTPUT

INPUT 4

R-AUDIO-L

SUB

WOOFER

PB

PR

BLACK

WHITE

Кабель SCART
(приобретается отдельно)

Декодер

Медиа-ресивер (вид сзади)

INPUT 1

INPUT 1

CONTROL

SERVICE ONLY

I N

O U T

ANT

i /o link.A
SELECT

INPUT

2 3

INPUT 3

HDMI

HDMI

SYSTEM CABLE

ANT(DIGITAL)

IN

OUT

OPTICAL

DIGITAL OUT

COMMON INTERFACE

INPUT 2

COMPONENT VIDEO

Y

AUDIO OUTPUT

INPUT 4

R-AUDIO-L

SUB

WOOFER

PB

PR

BLACK

W

IN

OUT

IN

OUT

Медиа-ресивер (вид сзади)

Кабель

SCART

(приобретается отдельно)

Видеомагнитофон

Антенный
кабель

(приобретается

отдельно)

Антенный

кабель
(приобретается

отдельно)

Антенный кабель (приобретается отдельно)

PDP-506XDE-Ru.book 60 ページ 2005年7月22日 金曜日 午前10時31分
