Подключение антенны, Подготовка к работе 05 – Инструкция по эксплуатации Pioneer PDP-436XDE
Страница 21
21
Ru
Подготовка к работе
05

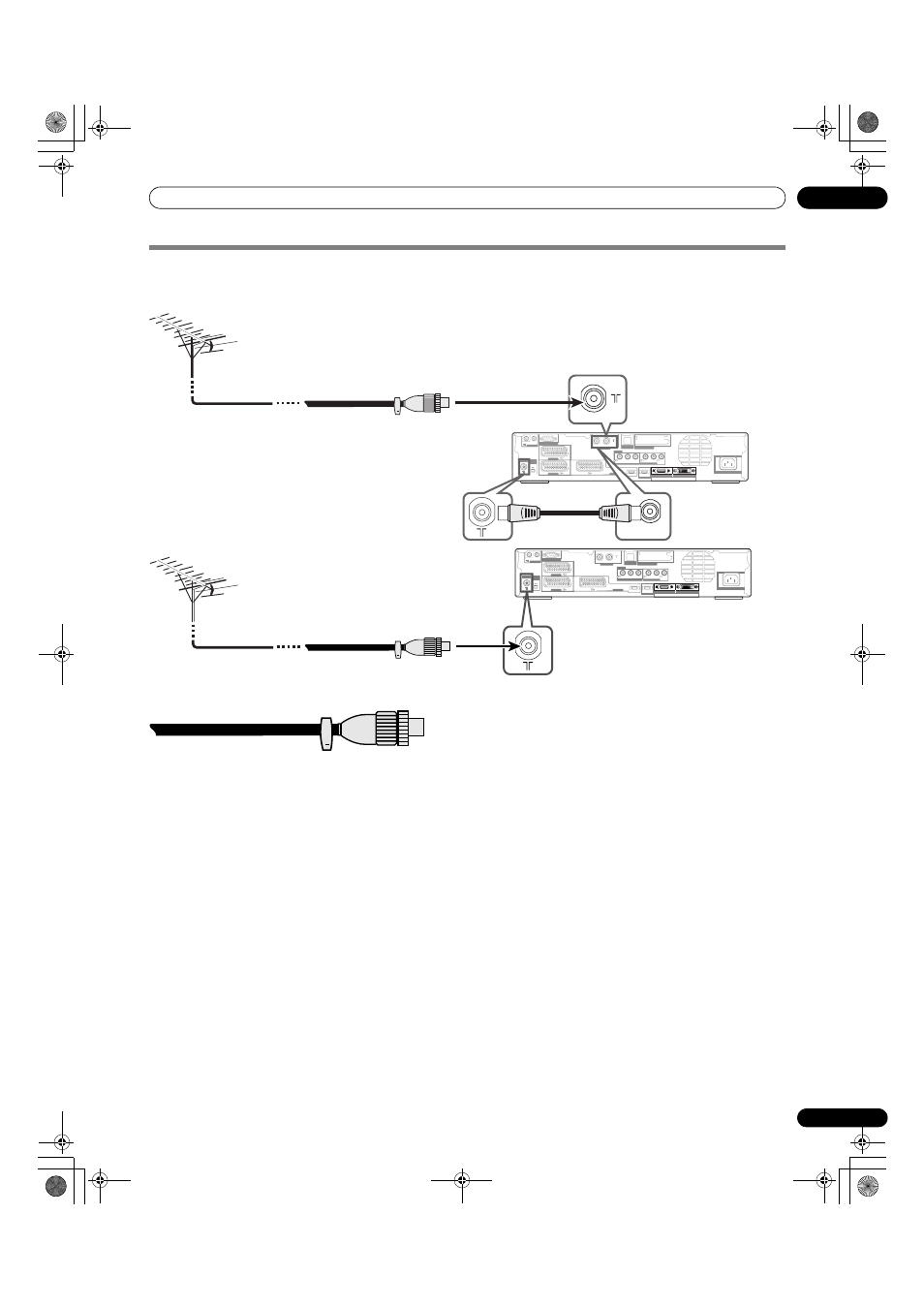

Подключение антенны
Вы получите более четкое изображение, если подключите наружную антенну. Ниже кратко объясняются типы соединений, используемые
для коаксиального кабеля.
Антенный кабель (приобретается отдельно)
INPUT 1
INPUT 1
CONTROL
SERVICE ONLY
I N
O U T
ANT
i /o link.A
SELECT
INPUT
2 3
INPUT 3
HDMI
HDMI
SYSTEM CABLE
ANT(DIGITAL)
IN
OUT
OPTICAL
DIGITAL OUT
COMMON INTERFACE
INPUT 2
COMPONENT VIDEO
Y
AUDIO OUTPUT
INPUT 4
R-AUDIO-L
SUB
WOOFER
PB
PR
BLACK
WHITE
AC IN
OUT
IN
INPUT 1
INPUT 1
CONTROL
SERVICE ONLY
I N
O U T
ANT
i /o link.A
SELECT
INPUT
2 3
INPUT 3
HDMI
HDMI
SYSTEM CABLE
ANT(DIGITAL)
IN
OUT
OPTICAL
DIGITAL OUT
COMMON INTERFACE
INPUT 2
COMPONENT VIDEO
Y
AUDIO OUTPUT
INPUT 4
R-AUDIO-L
SUB
WOOFER
PB
PR
BLACK
WHITE
AC IN
Стандартный разъем DIN45325
(IEC169-2)
Коаксиальный кабель на 75 Ом
(круглый) (приобретается отдельно)
• Для просмотра как аналоговых,
так и цифровых передач
подключите антенный кабель к
разъемам ANT OUT (Выход
антенны) и ANT (Антенна).
• Если включена настройка Aerial
Power (Питание антенны),
можно использовать комнатную
антенну с усилителем (питание 5
В, 30 мА).
• Для просмотра
только аналоговых передач подключите 75-
омный коаксиальный кабель (приобретается
отдельно) к разъему ANT (Аналоговый вход).
Если наружная антенна имеет 75-омный коаксиальный кабель со
стандартным разъемом DIN45325 (IEC169-2), подключите его к гнезду
антенны на задней стороне медиа-ресивера.
