Названия элементов
04
Медиа-ресивер
1 Индикатор POWER ON (ПИТАНИЕ
ВКЛ.)
2 Индикатор STANDBY
(ОЖИДАНИЕ)
3 Индикатор TIMER (ТАЙМЕР)
4 Кнопка STANDBY/ON (ОЖИДАНИЕ/
ВКЛ.)
5 Кнопка INPUT (ВХОД)
6 Кнопки VOLUME (ГРОМКОСТЬ) +/–
7 Кнопки CHANNEL (КАНАЛ) +/–
8 Гнездо PC CARD
9 Кнопка PC CARD EJECT (ИЗВЛЕЧЬ
PC CARD)
10 Выходной разъем PHONES
(ТЕЛЕФОНЫ)
11 Разъем INPUT 5 (ВХОД 5)
(S-VIDEO)
12 Разъем INPUT 5 (ВХОД 5) (VIDEO
(ВИДЕО))
13 Разъемы INPUT 5 (ВХОД 5) / PC
INPUT (ВХОД ПК) (AUDIO
(АУДИО))
14 Разъем PC INPUT (ВХОД ПК)
ANALOG RGB (АНАЛОГОВЫЙ
RGB)
1 Разъем CONTROL IN (ВХОД УПРАВЛЕНИЯ)
2 Разъем CONTROL OUT (ВЫХОД
УПРАВЛЕНИЯ)
3 Разъем RS-232C (используется для заводской
настройки)
4 Разъем ANT OUT (Выход Антенны) (Сквозной
выход антенны)
5 Разъем ANT IN (Вход Антенны для Цифрового
ТВ)
•Через этот разъем может подаваться питание
6 Разъем DIGITAL OUT (ЦИФРОВОЙ ВЫХОД)
(OPTICAL (ОПТИЧЕСКИЙ))
7 Разъем COMMON INTERFACE (ОБЩИЙ
ИНТЕРФЕЙС)
•Для коммуникационного адаптера со смарт-
картой
8 Входной разъем ANT (Антенна)
9 Переключатель i/o link.A SELECT (ВЫБОР i/o
link.A)
10 Разъем INPUT 1 (ВХОД 1) (SCART)
11 Разъем INPUT 2 (ВХОД 2) (SCART)
12 Разъем INPUT 3 (ВХОД 3) (SCART)
13 Разъемы INPUT 2 (ВХОД 2) (COMPONENT
VIDEO (КОМПОНЕНТНОЕ ВИДЕО): Y, P
B
,
P
R
)
14 Гнездо INPUT 3 (ВХОД 3) (HDMI)
15 Гнездо INPUT 4 (ВХОД 4) (HDMI)
16 Разъемы AUDIO OUTPUT (АУДИОВЫХОД)
17 Разъем SYSTEM CABLE (СИСТЕМНЫЙ
КАБЕЛЬ) (BLACK (ЧЕРНЫЙ))
18 Разъем SUB WOOFER OUTPUT (ВЫХОД
НИЗКОЧАСТОТНОГО
ГРОМКОГОВОРИТЕЛЯ)
19 Разъем SYSTEM CABLE (СИСТЕМНЫЙ
КАБЕЛЬ) (WHITE (БЕЛЫЙ))
20 Разъем AC IN (ВХОД ПИТАНИЯ)
TIMER
STANDBY
ON
STANDBY/ON
PULL
OPEN
TIMER
STANDBY
ON
STANDBY/ON
INPUT
VOLUME
CHANNEL
PC CARD
EJECT
ANALOG RGB
PC
PC
INPUT 5
S-VIDEO
PHONES
VIDEO
AUDIO
L
R
4
5
8
9
10
11 12
14
6
7
13
1
2
3

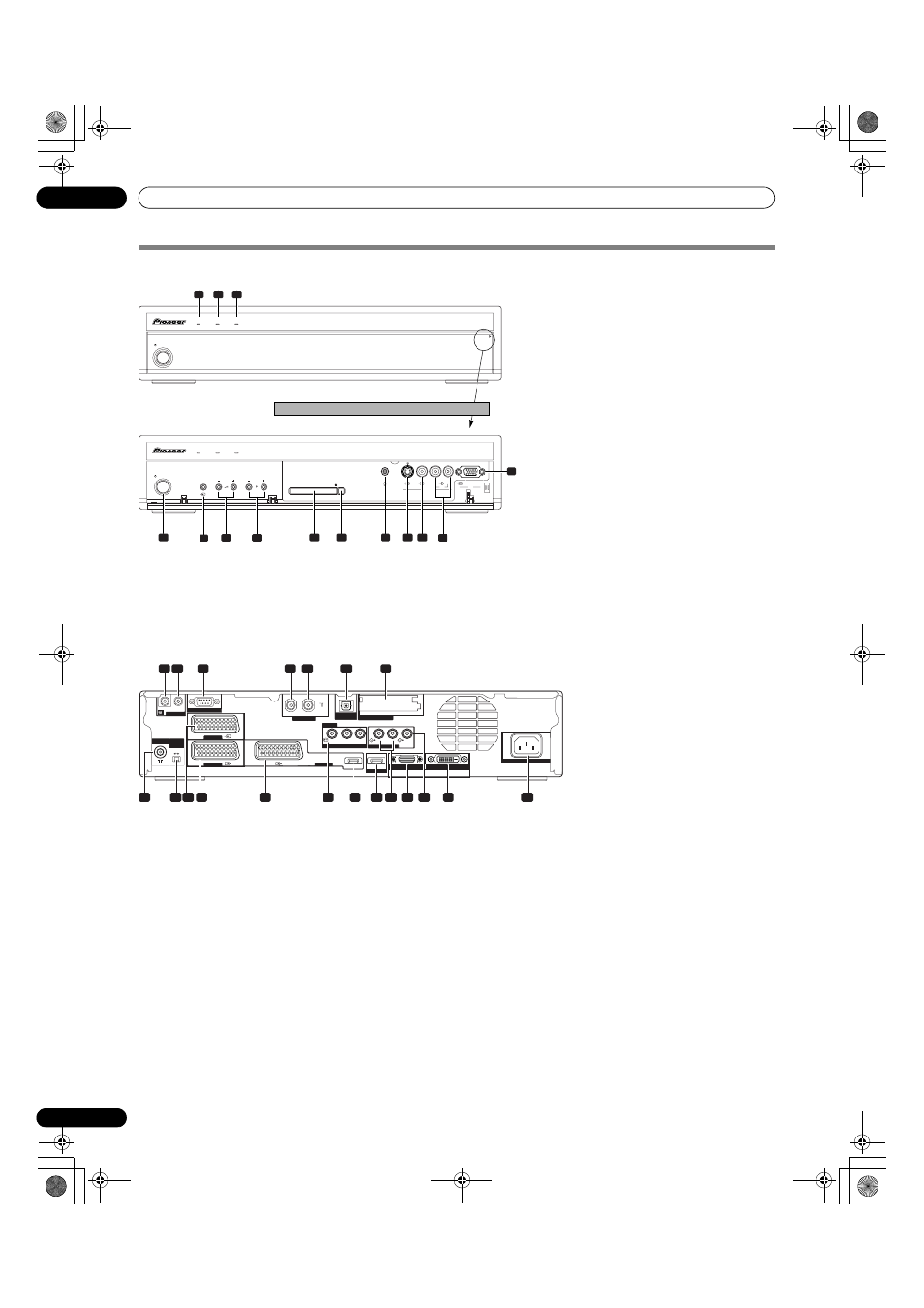

Вид спереди
Чтобы открыть дверцу, потяните за эту часть.
INPUT 1
INPUT 1
CONTROL
SERVICE ONLY
I N
O U T
ANT
i /o link.A
SELECT
INPUT
2 3
INPUT 3
HDMI
HDMI
SYSTEM CABLE
ANT(DIGITAL)
IN
OUT
OPTICAL
DIGITAL OUT
COMMON INTERFACE
INPUT 2
COMPONENT VIDEO
Y
AUDIO OUTPUT
INPUT 4
R-AUDIO-L
SUB
WOOFER
PB
PR
BLACK
WHITE
AC IN
1
8
2
3
4
5
6
7
9 10 11
12
13
16
14
15
17 18
19
20
Вид сзади
