Vsx-1018ah примечание – Инструкция по эксплуатации Pioneer VSX-1018AH-K
Страница 60
08
60
Ru

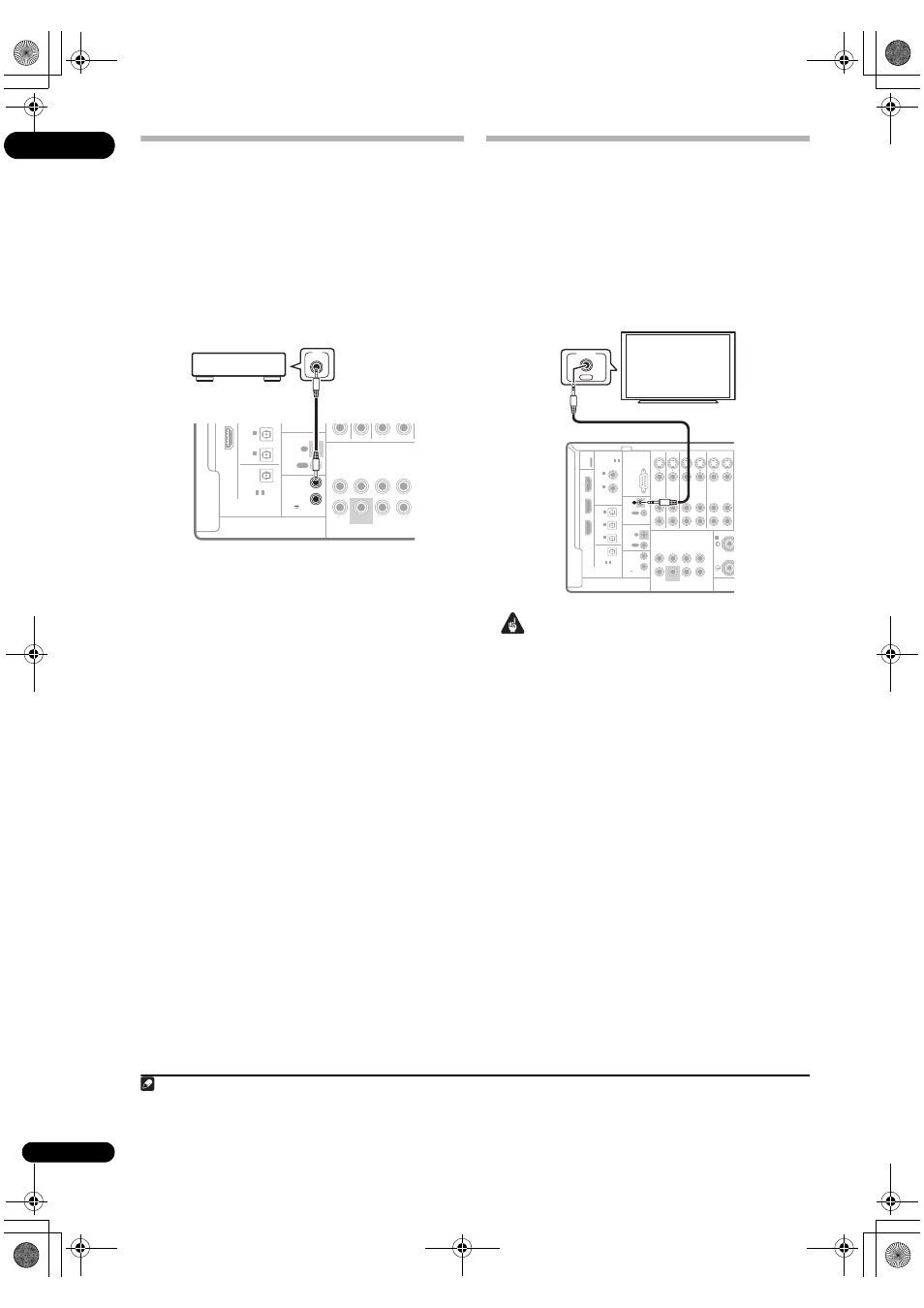

Включение и отключение компонентов с
помощью 12-вольтного пускового
устройства
Можно подключить компоненты в системе (например,
экран или проектор) к данному ресиверу таким образом,
чтобы они включались или отключались с помощью 12-
вольтных пусковых устройств при выборе функции
приема. Однако, требуется указать, какие функции
приема включают пусковое устройство в Меню Input
Setup на стр. 65. Помните, что это будет срабатывать
только для компонентов в режиме ожидания.
•
Подключите разъем 12 V TRIGGER данного
ресивера к 12 В пусковому устройству другого
компонента.
Используйте для подключения кабель с
монофоническими мини-разъемами на обоих концах.
• Максимальная мощность пускового устройства
составляет 12 В/50 мА постоянного тока на выходе
(всего 50 мА для разъемов 1 и 2).
После указания функций приема, включающих пусковое
устройстов, можно будет включать или отключать
компонент, только нажав настроенную(ые) функцию(и)
приема на Меню Input Setup на стр. 65.
Использование данного ресивера с
телевизором Pioneer с плоским экраном
При наличии телевизора Pioneer с плоским экраном, для
его подключения к данному ресверу можно использовать
кабель SR+
1
, что позволяет использовать различные
удобные функции, такие как автоматическое
переключение видеовхода телевизора с плоским экраном
при переключении входного сигнала.
2
Важное предупреждение
• Функции SR+ недоступны при установке HDMI
Control (Управление HDMI) на ON. Убедитесь, что
HDMI Control установлен на OFF, при использовании
функций SR+ (стр. 63).
• Если телевизор Pioneer с плоским экраном
подключен с помощью кабеля SR+, то для
управления функциями ресивера потребуется
направить пульт ДУ на сенсор ДУ на телевизоре с
плоским экраном. В этом случае, если телевизор с
плоским экраном будет отключен, то управлять
ресивером с помощью пульта ДУ будет невозможно.
• Прежде, чем можно будет использовать
дополнительные функции SR+, необходимо сделать
несколько настроек на ресивере. Для получения более
подробных инструкций см. разделы Меню Input Setup
на стр. 65 и Настройка SR+ Setup для телевизоров
Pioneer с плоским экраном на стр. 68.
DIGITAL
ASSIGNABLE
ASSIGN-
ABLE
MULTI CH IN
IR
ZONE2
1
2
12 V TRIGGER
OUT
3
3
1
-
IN
(DVR2)
2
IN
(DVR1)
IN
R
L
R
FRONT
CENTER SURROUND SURROUND
OUT
IN
(OUTPUT
12 V TOTAL
50 mA MAX)
SUBWOOFER
1
2
12 V TRIGGER
(OUTPUT
12 V TOTAL
50 mA MAX)
12V
TRIGGER
VSX-1018AH
Примечание
1 Кабель SR+ c 3 кольцами от Pioneer продается отдельно по номеру детали ADE7095. Для получения дополнительной информации о приобретении кабеля
SR+ обратитесь в службу поддержки Pioneer (для подключения также можно использовать отдельно продающийся мини-разъем для головных телефонов с
3 кольцами).
2 Данный ресивер совместим со всеми телевизорами Pioneer с плоским экраном, оснащенными системой SR+, выпускаемыми с 2003 года.
A
DIGITAL
ASSIGNABLE
ASSIGN-
ABLE
OPTICAL
RS-232C
MULTI CH IN
SPEAKERS
DVD
TV SAT
DVR1
CON-
TROL
IR
ZONE2
1
2
12 V TRIGGER
HDMI
OUT
OUT
BD IN
3
3
1
-
IN
(DVR2)
2
IN
(DVR1)
1
IN
IN
(TV SAT)
1
IN
AUDIO
L
R
L
R
IN
IN
IN
IN
IN
IN
OUT
OUT
DVR2
IN
IN
OUT
OUT
FRONT
R
CENTER SURROUND SURROUND BACK
VIDEO
(DVD)
2
IN
(CD)
OUT
OUT
IN
IN
COAXIAL
ASSIGNABLE
2
1
-
S-
VIDEO
SUBWOOFER
(OUTPUT
12 V TOTAL
50 mA MAX)
CON-
TROL
IN
OUT
CONTROL
Телевизор Pioneer с
плоским экраном
VSX-1018AH
