Соедините цифровой аудиовыход
коаксиального типа
1
используемого цифрового
компонента со входом COAXIAL IN 2 (CD).
Для подключения используйте коаксиальный кабель.
2
Для подключения записывающего
оборудования соедините выход оптического типа
DIGITAL
с цифровым входом рекордера.
Для подключения OPTICAL OUT, используйте
оптический кабель.
2
О декодере WMA9 Pro
Данный ресивер оборудован встроенным декодером
Windows Media™ Audio 9 Professional
3
(WMA9 Pro),
поэтому возможно воспроизведение аудиосигнала с
кодированием WMA9 Pro при помощи коаксиального или
оптического цифрового подключения при подключении к
проигрывателю, совместимому с WMA9 Pro. Однако
подключенный ПК, проигрыватель DVD, приставка и т.д.
должны выводить аудиосигнал в формате WMA9 Pro
через коаксиальный или оптический цифровой выход.
Подключение аналоговых
аудиоисточников
Данный ресивер оснащен двумя стереофоническими
входами только для аудиосигналов. Один из данных
входов (CD-R) имеет соответствующие выходы для
использования с аудиорекордерами.
•

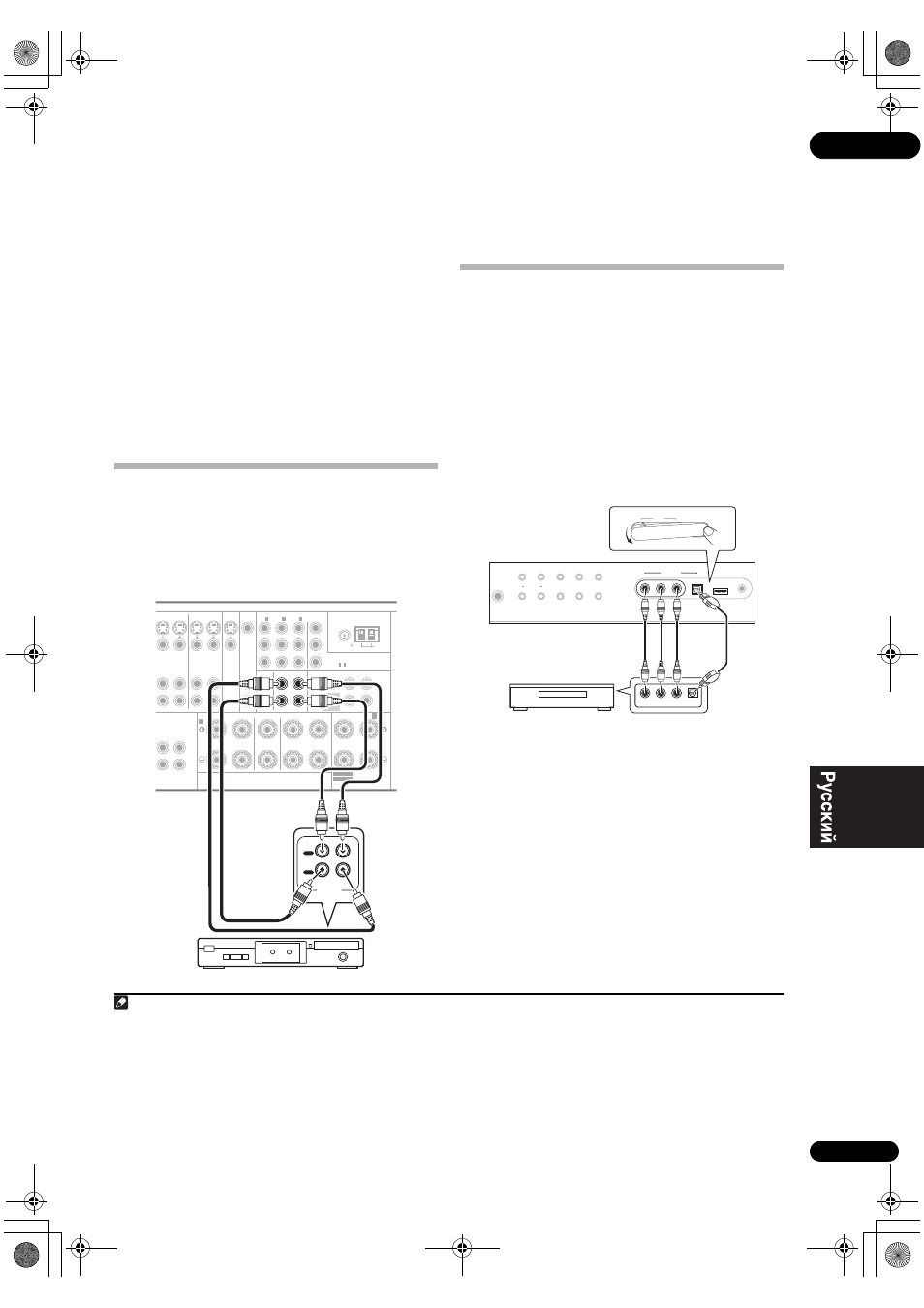

Соедините аналоговые аудиовыходы
источника с одним из аудиовходов (AUDIO).
Подключите с помощью стереофонического аудиокабеля
RCA/гнездо звукоснимателя.
• Если подключается магнитофон, MD-рекордер и т.д.,
соедините аналоговые аудиовыходы (OUT) ресивера
с аналоговыми аудиовходами устройства.
Подключение компонента к входам на
передней панели
На передней панели ресивера имеются следующие
входы: гнездо композитного видео (VIDEO),
стереофонические аналоговые аудиовходы (AUDIO L/R)
и оптический цифровой аудиовход (DIGITAL IN). Эти
подключения можно использовать для любых
компонентов аудио/видео, но они особенно удобны для
использования с переносными устройствами, такими как,
видеокамеры, игровые видеоприставки и переносное
аудио/видеооборудование.
• Нажмите на выступ PUSH OPEN для дос
тупа к
видеоразъемам передней панели.
• Выберите эти входы, нажав VIDEO или с помощью
INPUT SELECT (на пульте дистанционного
управления) для выбора пункта VIDEO.
Примечание
1 • Если на цифровом компоненте имеется только оптический цифровой выход, его можно соединить с одним из оптических входов на данном ресивере с
помощью оптического кабеля. При настройке ресивера потребуется указать, какой его вход подключен к компоненту (см. также раздел Меню Input Setup на
стр. 65).
• Цифровые выходы других компонентов можно подключить к любым свободным цифровым аудиовходам ресивера. Эти входы мож
но назначить при
настройке ресивера (см. также раздел Меню Input Setup на стр. 65).
2 Для записи с некоторых цифровых источников необходимо выполнить аналоговое подключение, как описано в разделе Подключение аналоговых
аудиоисточников ниже.
3 • Windows Media и логотип Windows являются торговыми марками или зарегистрированными торговыми марками корпорации Microsoft в США
и/или других странах.
• При использован
ии WMA9 Pro в зависимости от компьютерной системы возможны проблемы со звучанием. Учтите, что частота дискретизации
источников формата WMA9 Pro 96 кГц снижается до 48 кГц.
