Страница 17: Vsx-1018ah приставка
03
17
Ru

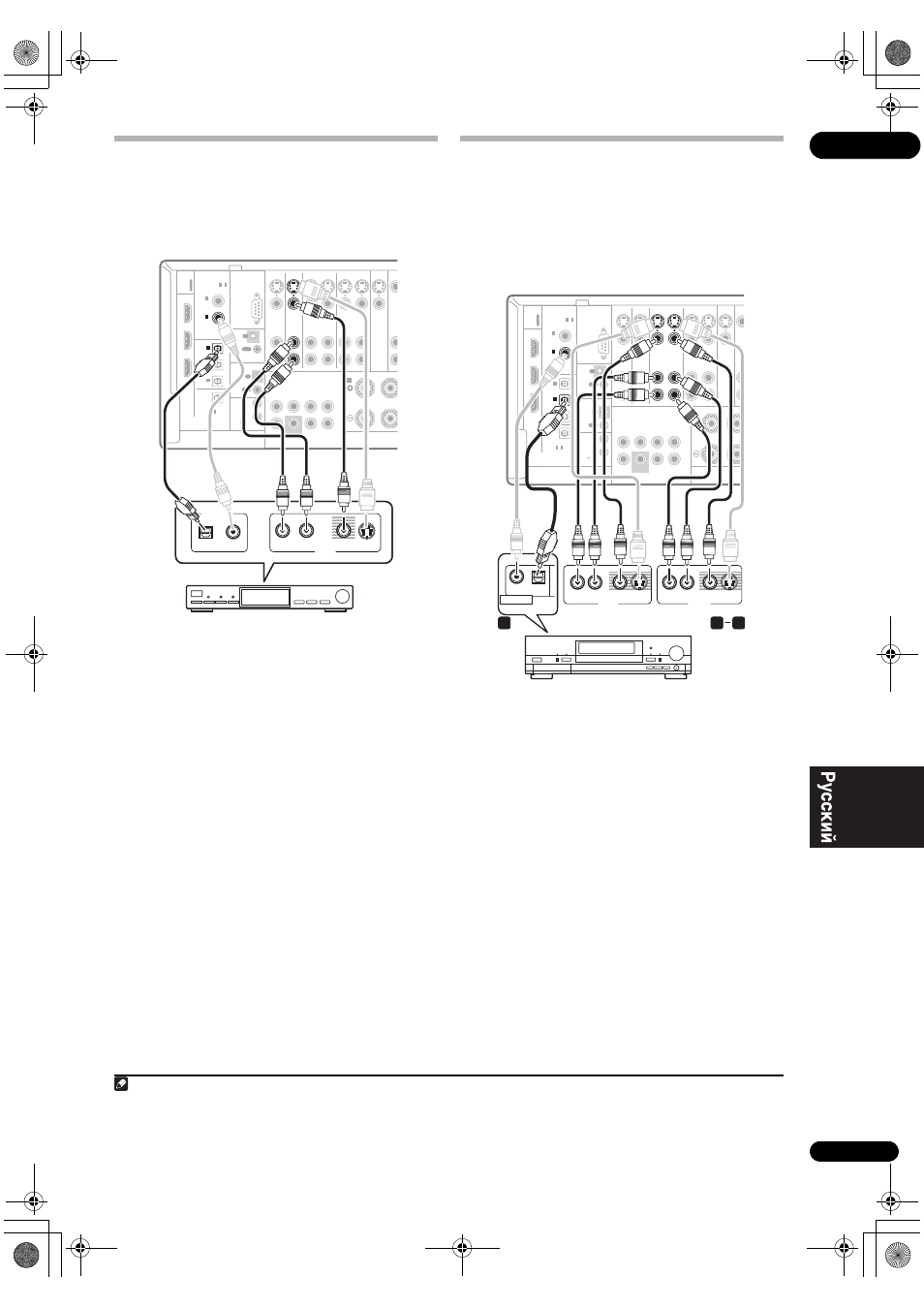

Подключение спутникового/кабельного
ресивера или другой приставки
Спутниковые и кабельные ресиверы, а также наземные
цифровые телевизионные тюнеры являются относятся к
так называемым «приставкам».
1
Соедините аудио/видеоразъемы приставки со
входами TV SAT AUDIO и VIDEO.
Выполните соединение с помощью стереофонического
кабеля RCA с аудиоштекером и видеокабеля или кабеля
S-Video.
2
Подключите цифровой аудиовыход
оптического типа
1
приставки к входу OPTICAL IN 1
(TV SAT).
2
Для подключения используйте оптический кабель.
Подключение рекордера DVD/HDD,
видеомагнитофона и других
аудиоисточников
Ресивер оборудован двумя наборами аудио/видеовходов
и выходов, пригодных для подключения аналоговой или
цифровой видеоаппаратуры, включая DVD/HDD-
рекордеры и видеомагнитофоны.
1
Подключите аудио/видеовыходы
видеопроигрывателя/рекордера ко входам DVR1
AUDIO
и VIDEO.
Для аудиоподключения используйте стереофонический
аудиокабель RCA/гнездо звукоснимателя, а для
видеоподключения – стандартный видеокабель или
кабель S-Video.
• Для второго рекордера используйте входы DVR2 IN.
2
Если устройство имеет функцию записи,
соедините выходы DVR1 AUDIO и VIDEO с аудио/
видеовходами рекордера.
Для аудиоподключения используйте стереофонический
аудиокабель RCA/гнездо звукоснимателя, а для
видеоподключения – стандартный видеокабель или
кабель S-Video.
• Для второго рекордера используйте выходы DVR2
OUT.
Примечание
1 Если на приставке имеется только коаксиальный цифровой выход, его можно соединить с одним из коаксиальных входов ресивера с помощью
коаксиального цифрового аудиокабеля. При настройке ресивера потребуется указать, какой его вход подключен к приставке (см. раздел Меню Input Setup
на стр. 65).
2 Если спутниковый/кабельный ресивер не имеет цифрового аудиовыхода, данный шаг можно пропустить.
COAXIAL
ASSIGNABLE
2
1
-
(OUTPUT
12 V TOTAL
50 mA MAX)
SUBWOOFER
S-
VIDEO
A
DIGITAL
ASSIGNABLE
ASSIGN-
ABLE
OPTICAL
RS-232C
MULTI CH IN
SPEAKERS
DVD
TV SAT
DVR1
CON-
TROL
IR
ZONE2
1
2
12 V TRIGGER
HDMI
OUT
OUT
BD IN
3
3
1
-
IN
(DVR2)
2
IN
(DVR1)
1
IN
IN
(TV SAT)
1
IN
AUDIO
L
R
L
R
IN
IN
IN
IN
IN
IN
OUT
OUT
DVR2
ZON
IN
IN
OUT
MONITOR
OUT
OUT
OU
OU
FRONT
FRONT
R
CENTER SURROUND SURROUND BACK
VIDEO
(DVD)
2
IN
(CD)
OUT
OUT
IN
IN
2
IN
(CD)
1
IN
(TV SAT)
TV SAT
IN
IN
COAXIAL
OPTICAL
S-
VIDEO
AUDIO
VIDEO
DIGITAL OUT
AV OUT
VIDEO S-VIDEO
AUDIO L
R
VSX-1018AH
Приставка
COAXIAL
ASSIGNABLE
2
1
-
(OUTPUT
12 V TOTAL
50 mA MAX)
SUBWOOFER
S-
VIDEO
A
DIGITAL
ASSIGNABLE
ASSIGN-
ABLE
OPTICAL
RS-232C
MULTI CH IN
SPEAKERS
DVD
TV SAT
DVR1
CON-
TROL
IR
ZONE2
1
2
12 V TRIGGER
HDMI
OUT
OUT
BD IN
3
3
1
-
IN
(DVR2)
2
IN
(DVR1)
1
IN
IN
(TV SAT)
1
IN
AUDIO
L
R
L
R
IN
IN
IN
IN
IN
IN
OUT
OUT
DVR2
ZON
IN
IN
OUT
MONITOR
OUT
OUT
OU
OU
FRONT
FRONT
R
CENTER SURROUND SURROUND BACK
VIDEO
(DVD)
2
IN
(CD)
OUT
OUT
IN
IN
DVR1
2
IN
(DVR1)
IN
IN
OUT
OUT
2
IN
(CD)
COAXIAL
OPTICAL
AV IN
VIDEO
AUDIO L
R
AV OUT
S-VIDEO
AUDIO
VIDEO S-VIDEO
OPTICAL
COAXIAL
DIGITAL OUT
L
R
1
2
3
VSX-1018AH
Цифровой видеомагнитофон,
видеомагнитофон, др.
