7

Ru

1

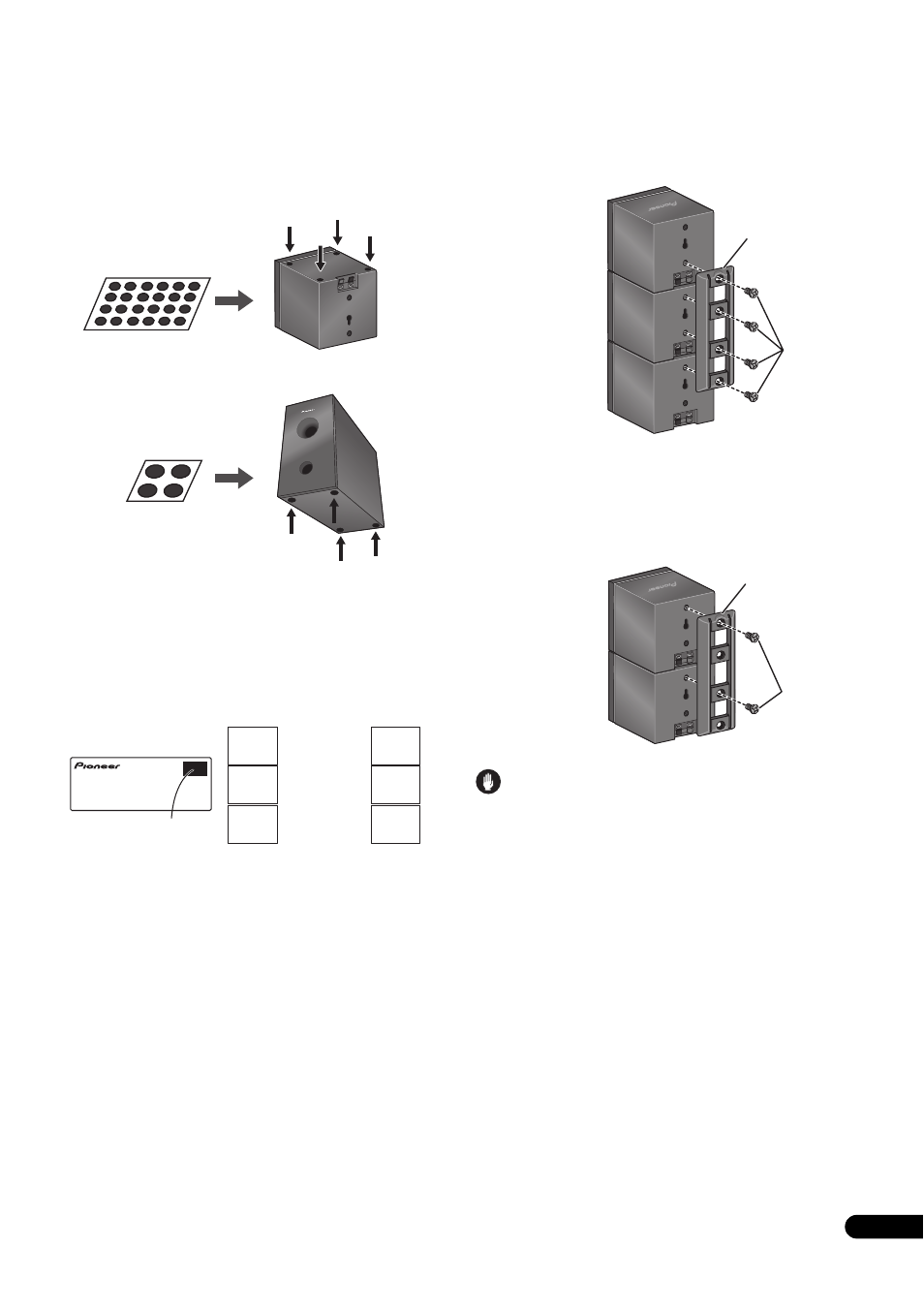

Прикрепите маленькие наклейки на основании

каждого переднего, центрального динамика и
динамика объемного звучания. Четыре больших
противоскользящих прокладки предназначены для
низкочастотного громкоговорителя ресивера (как
показано на рисунке).
При помощи клейкой стороны прокладок закрепите их на
основании (плоской поверхности) каждого
громкоговорителя.

2

Соберите динамики и закрепите их стойками.

Каждый динамик имеет цветовую маркировку на
этикетке модели сзади для упрощенной идентификации.
Ознакомьтесь с цветовой маркировкой и правильно
установите динамики.

Как показано на рисунке, соберите динамики снизу вверх
– сначала передний динамик, затем -центральный
динамик, затем -динамик объемного звучания. Уравняйте
стойку с соответствующим винтовым ушком сзади
переднего динамика, двумя винтовыми ушками
центрального динамика и нижним винтовым ушком
динамика объемного звучания, и крепко завинтите винты.

Если центральные димамики устанавливаются отдельно,
установите передний динамик снизу и динамик
объемного звучания – сверху, и затем уравняйте 1-ое и 3-
е винтовые ушки наверху стойки с верхними винтовыми
ушками задней части динамиков, и затем крепко
привинтите обе части.

Предупреждение

• Не надо переносить динамики, когда они соединены

стойками. Это может повредить стойку или нанести
больший вред стойке или динамикам, если они
упадут.

3

Подключите систему громкоговорителей.

Для правильного подключения громкоговорителей
обратитесь к разделу Подключение. После выполнения
всех соединений разместите громкоговорители, как
показано на схеме выше, для обеспечения оптимального
объемного звучания. После размещения
громкоговорителей выполните автоматическую
настройку MCACC (стр. 24) для завершения настройки
объемного звучания.

Передние, центральные
динамики и динамики
объемного звучания

Противоскользящие
прокладки (малые),
24 шт.

Низкочастотный

громкоговоритель-ресивер

Противоскользящие
прокладки (большие),
4 шт.

Передний

громкоговоритель

Центральный

громкоговоритель

Громкоговоритель

объемного

звучания

Левый

Зеленый

Зеленый

серый

Синий

Красный

Левый

Правый

Цветовая маркировка

Этикетка модели

Громкоговоритель

объемного звучания

Стойка

Винт

Передний

громкоговоритель

Центральный

громкоговоритель

Громкоговоритель

объемного звучания

Стойка

Винт

Передний

громкоговоритель
