53

Ru

1

Подключите используемую ТВ антенну к

рекордеру и телевизору.
Дополнительные сведения см. в разделе Подключение ТВ
антенны
на стр. 49.
2

Используйте кабель SCART (не входит в комплект)

для подсоединения разъема аудио/видео AV1 (RGB)-
TV к разъему SCART AV телевизора.
Это позволит просматривать диски.
3

Используйте другой кабель SCART для

подсоединения разъема аудио/видео AV2 (INPUT 1/
DECODER) (ВХОД 1/ДЕКОДЕР) к разъему SCART AV
приемника кабельного/спутникового телевидения.
Это позволит записывать телевизионные каналы,
транслируемые с кодированием.

Подключение с помощью HDMI

При наличии монитора или дисплея

1

с интерфейсом

HDMI или DVI

2

его можно подключить к рекордеру с

помощью кабеля HDMI (не прилагается).
Через HDMI может выводиться цифровое видео без
сжатия, а также цифровой звук почти любого формата.
1

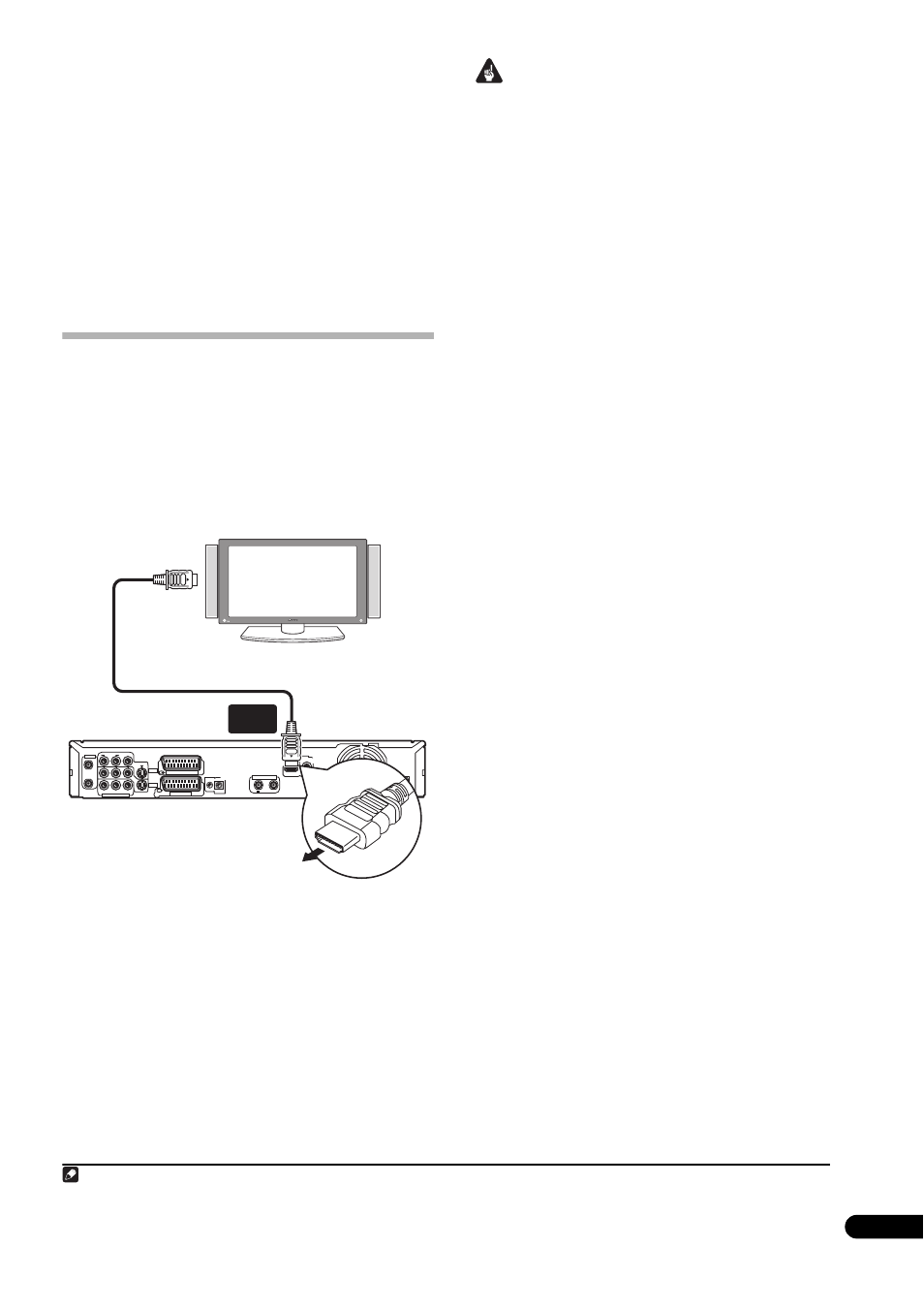

С помощью кабеля HDMI соедините разъем HDMI

OUT (Выход HDMI) на рекордере с разъемом HDMI на
мониторе, поддерживающем этот интерфейс.

• При правильном подключении стрелка на разъеме

кабеля рекордера должна быть направлена вниз.

При подключенном компоненте HDMI или компоненте
DVI, совместимом с HDCP, светится индикатор HDMI.
Настройка HDMI в основном выполняется
автоматически. Однако при необходимости некоторые
настройки можно изменить. Дополнительные сведения
см. в разделе HDMI Output (Вывод HDMI) (доступен
только при подключенном устройстве HDMI)
на
стр. 144. Учтите, что параметры HDMI остаются
неизменными, пока вы не исправите их или не
подключите другое оборудование HDMI.

Внимание

• Подключение HDMI допускается только для

компонентов, поддерживающих интерфейс DVI и
совместимых как с DVI, так и с защитой HDCP. Для
подключения к разъему DVI необходим кабель с
переходником DVI – HDMI. В то же время через
подключение DVI – HDCP не может передаваться
звук. Дополнительные сведения можно получить у
продавца оборудования.

• Подключение HDMI может работать с 2-канальными

сигналами 32 кГц/44,1 кГц/48 кГц/96 кГц, 16 бит/20
бит/24 бит с линейной PCM, а также с Dolby Digital,
DTS и потоками бит звука MPEG.

• Если подключенный компонент совместим только с

Linear PCM, сигнал выводится в виде Linear PCM
(звук DTS не выводится).

• Если подключен плазменный дисплей Pioneer,

выберите на дисплее настройку HDMI (для
получения дополнительной информации обратитесь
к прилагаемой инструкции).

О HDMI

HDMI (High-Definition Multimedia Interface – интерфейс
мультимедиа с высоким разрешением) может передавать
как видео, так и звук через одно цифровое соединение и
предназначен для DVD-проигрывателей и рекордеров,
цифровых телевизоров, телевизионных приставок и
других аудио/видеоустройств. HDMI разработан с целью
объединения в одной спецификации технологий HDCP
(High-bandwidth Digital Content Protection – защита
широкополосного цифрового содержимого) и DVI
(Digital Visual Interface – цифровой визуальный
интерфейс). HDCP служит для защиты цифров ыx
данных, передаваемых и принимаемых совместимыми с
DVI дисплеями.
HDMI поддерживает видео стандартного, улучшенного
качества и высокой четкости, а также многоканальный
объемный звук. К особенностям HDMI относятся
передача цифрового видео без сжатия, полоса
пропускания до 5 гигабит в секунду (Dual Link), один
разъем (вместо нескольких кабелей и разъемов) и
возможность связи между источником сигнала и аудио/
видеоустройствами, такими как цифровой телевизор.
HDMI, логотип HDMI и High-Definition Multimedia

Interface являются торговыми марками или

зарегистрированными торговыми марками HDMI

licensing LLC.

Примечание

1 В зависимости от подключенного компонента применение подключения DVI может привести к ненадежной передаче сигнала.
2 Разрешение в пикселах видеовыхода HDMI данного рекордера (в соответствии с форматом ТВ): NTSC (720 x 480i/p, 1280 x 720p, 1920 x 1080i/

p) и PAL (720 x 576i/p, 1280 x 720p, 1920 x 1080i/p). Если ваш дисплей не поддерживает эти разрешения, изображение может воспроизводиться
с искажениями.

AC IN

DIGITAL

AUDIO OUT

COAXIAL

HDMI OUT

CONTROL

G-LINK

IN

AV 1 (RGB) – TV

AV 2 (INPUT 1/DECODER)

S-VIDEO

VIDEO

AUDIO

L

R

INPUT 3

COMPONENT VIDEO OUT

Y

P

B

P

R

ANTENNA

IN

OUT

ANTENNA(DIGITAL)

IN

OUT

5 V

30 mA

OUTPUT

HDMI

IN

Дисплей с поддержкой HDMI

HDMI

OUT

К входу

HDMI
