52

Ru

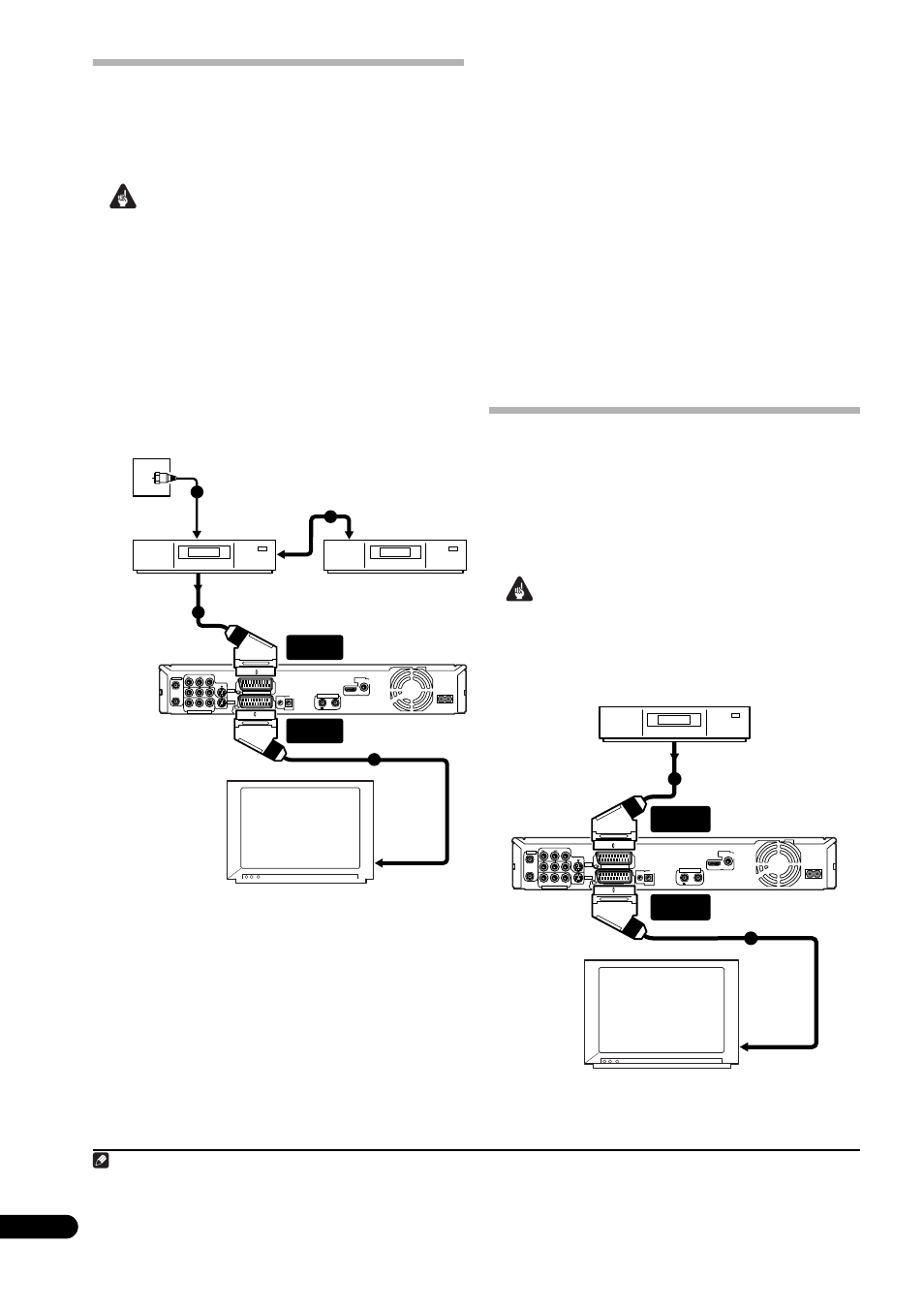

Подключение внешнего декодера (1)

При наличии специального внешнего декодера для
системы спутникового или кабельного телевидения
выполните описанную ниже установку. Смотрите
вышенаписанное для подсоединения G-LINK™ кабеля.

Внимание

• Не подсоединяйте декодер непосредственно к

рекордеру.

• Информация, поступающая с декодера (например,

относящаяся к платным услугам телевидения)
отображается только, если рекордер выключен
(находится в режиме ожидания).

• Для обеспечения правильной записи по таймеру с

помощью этого рекордера видеомагнитофон/
спутниковый ресивер/приемник кабельного
телевидения во время записи должен быть включен.

• Эта установка не позволяет просматривать одну

телевизионную программу и одновременно
записывать другую.

1

Подсоедините один конец кабеля к настенной

розетке для подключения антенны/кабельного
телевидения, а другой конец – к входу для антенны на
видеомагнитофоне/спутниковом ресивере/приемнике
кабельного телевидения.
2

Используйте кабель SCART (не входит в комплект)

для подключения декодера к видеомагнитофону/
спутниковому ресиверу/приемнику кабельного
телевидения.
Подробные инструкции см. в руководстве, прилагаемом к
декодеру.
3

Используйте кабель SCART для подключения

видеомагнитофона/спутникового ресивера/
приемника кабельного телевидения к разъему аудио/
видео AV2 (INPUT 1/DECODER) (ВХОД 1/ДЕКОДЕР)
рекордера.
4

Используйте кабель SCART для подключения

телевизора к разъему AV AV1 (RGB)-TV.

Подключение внешнего декодера (2)

При наличии только декодера подсоедините его к
рекордеру и телевизору, как показано ниже.

1

Установка, описанная на этой странице, позволяет:

• Записывать каналы, транслируемые с кодировкой

изображения, при помощи встроенного тюнера
аналогового ТВ рекордера.

Внимание

• Не подсоединяйте этот рекордер к другому

компоненту через видеомагнитофон, спутниковый
ресивер или приемник кабельного телевидения.
Всегда подсоединяйте каждый компонент
непосредственно к телевизору или ресиверу AV.

Настенная розетка

дляподключения

антенны/кабельного

телевидения

Видеомагнитофон/
спутниковый ресивер/
приемник кабельного
телевидения

AC IN

DIGITAL

AUDIO OUT

COAXIAL

HDMI OUT

CONTROL

G-LINK

IN

AV 1 (RGB) – TV

AV 2 (INPUT 1/DECODER)

S-VIDEO

VIDEO

AUDIO

L

R

INPUT 3

COMPONENT VIDEO OUT

Y

P

B

P

R

ANTENNA

IN

OUT

ANTENNA(DIGITAL)

IN

OUT

5 V

30 mA

OUTPUT

Декодер

Телевизор

1

2

3

4

Аудио-видео

кабель SCART

AV2 (INPUT 1/

DECODER)

AV1 (RGB) - TV

К входу в

антенну

От SCART

аудио и

видео (AV)

разъема

К SCART

аудио и

видео (AV)

разъему

Примечание

1 Для использования этой установки необходимо выполнить описанные ниже настройки в меню Initial Setup (Начальная настройка).

• В меню Initial Setup (Начальная настройка) установите для параметра AV2/L1 In (Вход AV2/L1) значение Decoder (Декодер) (см. раздел AV2/
L1 In (Вход AV2/L1)
на стр. 140).
• На экране Manual CH Setting (Установка каналов вручную) установите для параметра Decoder (Декодер) каналов, транслируемых с
кодированием, значение On (Вкл.) (см. раздел Manual CH Setting (Установка каналов вручную) на стр. 139).

Декодер

AC IN

DIGITAL

AUDIO OUT

COAXIAL

HDMI OUT

CONTROL

G-LINK

IN

AV 1 (RGB) – TV

AV 2 (INPUT 1/DECODER)

S-VIDEO

VIDEO

AUDIO

L

R

INPUT 3

COMPONENT VIDEO OUT

Y

P

B

P

R

ANTENNA

IN

OUT

ANTENNA(DIGITAL)

IN

OUT

5 V

30 mA

OUTPUT

Телевизор

2

3

AV2 (INPUT 1/

DECODER)

AV1 (RGB) - TV

От SCART аудио и

видео (AV) разъема

К SCART

аудио и

видео (AV)

разъему
