Подключение, Глава 2, Разъемы на задней панели – Инструкция по эксплуатации Pioneer RCS-LX60D
Страница 48
48
Ru
Глава 2
Подключение

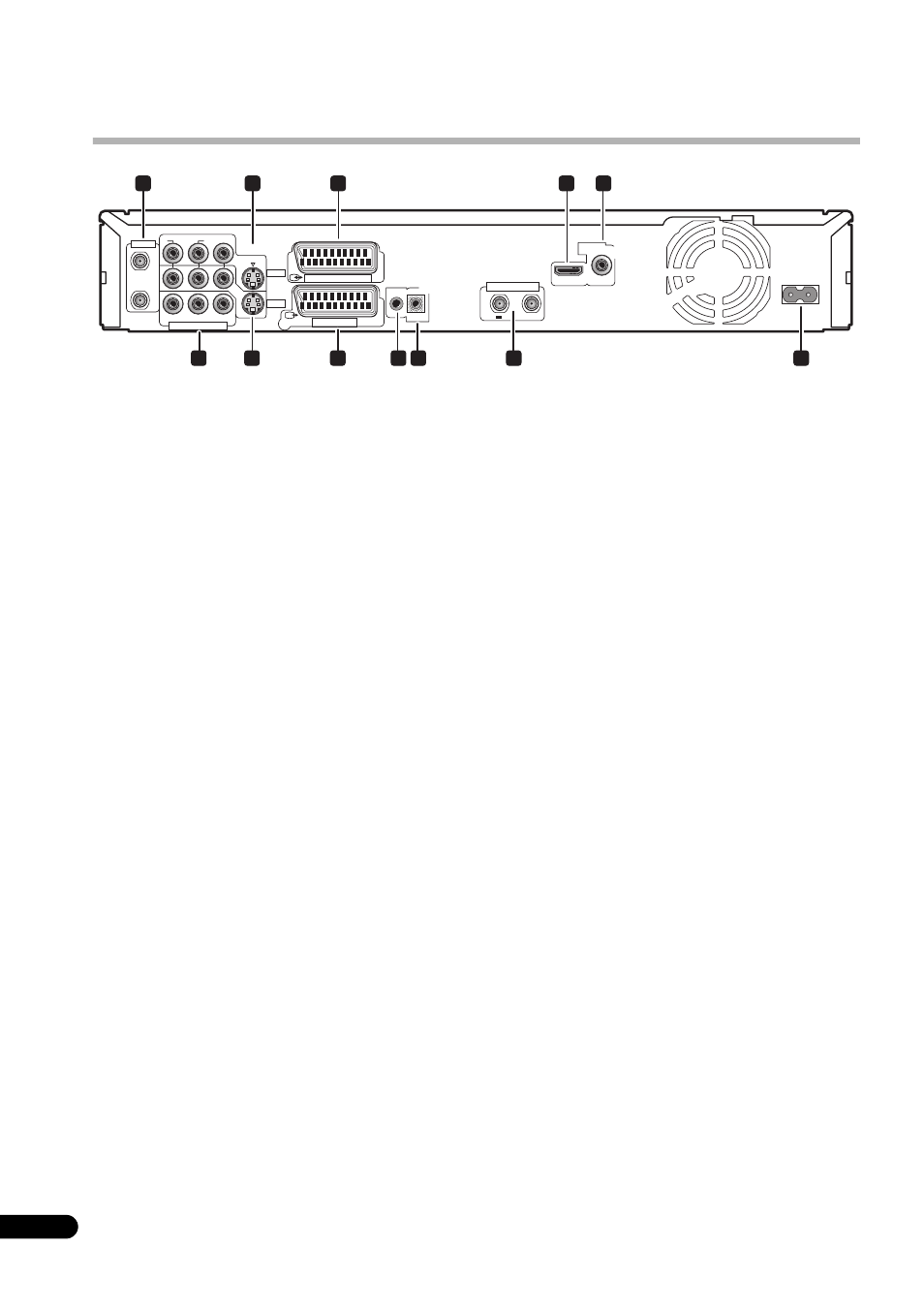

Разъемы на задней панели
1
ANTENNA IN (RF IN)/OUT (ВХОД АНТЕННЫ (ВХОД
РЧ)/ВЫХОД)
Подсоедините телевизионную антенну к гнезду
ANTENNA IN (RF IN). Сигнал передается через гнездо
ANTENNA OUT, которое соединено с телевизором.
2
INPUT 3
Стереофонический аналоговый аудиовход, входы видео и
S-video для подключения к видеомагнитофону или
другому источнику сигнала.
3
AV2 (INPUT 1/DECODER) Разъем AV
Входной/выходной разъем аудио/видео типа SCART для
подсоединения к видеомагнитофону или другому
оборудованию с разъемом SCART. В качестве входного
сигнала принимается видеосигнал, сигнал S-video или
RGB. Сведения по установке входа см. в разделе AV2/L1
In (Вход AV2/L1) на стр. 140.
4
HDMI OUT (Выход HDMI)
Вывод сигнала в формате HDMI для обеспечения
высококачественного цифрового звучания и
изображения.
5
DIGITAL AUDIO OUT (ЦИФРОВОЙ АУДИОВЫХОД)
Подсоедините к коаксиальному разъему DVD/DVR1 на
низкочастотном громкоговорителе-ресивере.
6
COMPONENT VIDEO OUT (ВЫХОД
КОМПОНЕНТНОГО ВИДЕО)
Выход высококачественного видео для подключения к
телевизору или монитору с компонентным видеовходом.
7
OUTPUT (ВЫХОД)
Гнезда вывода аналоговых аудиосигналов в
стереофоническом режиме, видеосигналов и сигналов S-
video, используемые для подсоединения к телевизору или
усилителю/ресиверу AV.
8
AV1 (RGB)-TV Разъем AV
Выходной разъем аудио/видео типа SCART для
подсоединения к телевизору или другому оборудованию
с разъемом SCART. В качестве видеовыхода можно
выбрать видеосигнал, сигнал S-video или RGB. Сведения
по установке входа см. в разделе AV1 Out (Выход AV1) на
стр. 139.
9
G-LINK™
Служит для подключения комплектного кабеля G-
LINK™, с помощью которого система GUIDE Plus+™
может управлять внешним спутниковым ресивером и т.д.
10 CONTROL IN (ВХОД УПРАВЛЕНИЯ)
Подсоедините к разъему CONTROL OUT (ВЫХОД
УПРАВЛЕНИЯ) низкочастотного громкоговорителя-
ресивера.
11 ANTENNA (DIGITAL) IN/OUT (ВХОД АНТЕННЫ
(ВХОД РАДИОЧАСТОТЫ)
Соедините антенну Вашего телевизора с гнездом
ANTENNA (DIGITAL) IN. Сигнал передается через гнездо
ANTENNA (DIGITAL) OUT, которое соединено с
телевизором.
12 Гнездо AC IN (вход питания переменного тока)
AC IN
DIGITAL
AUDIO OUT
COAXIAL
HDMI OUT
CONTROL
G-LINK
IN
AV 1 (RGB) – TV
AV 2 (INPUT 1/DECODER)
S-VIDEO
VIDEO
AUDIO
L
R
INPUT 3
COMPONENT VIDEO OUT
Y
P
B
P
R
ANTENNA
IN
OUT
ANTENNA(DIGITAL)
IN
OUT
5 V
30 mA
OUTPUT
1
2
6
7
8
9 10
11
12
3
4
5
