34
Ru

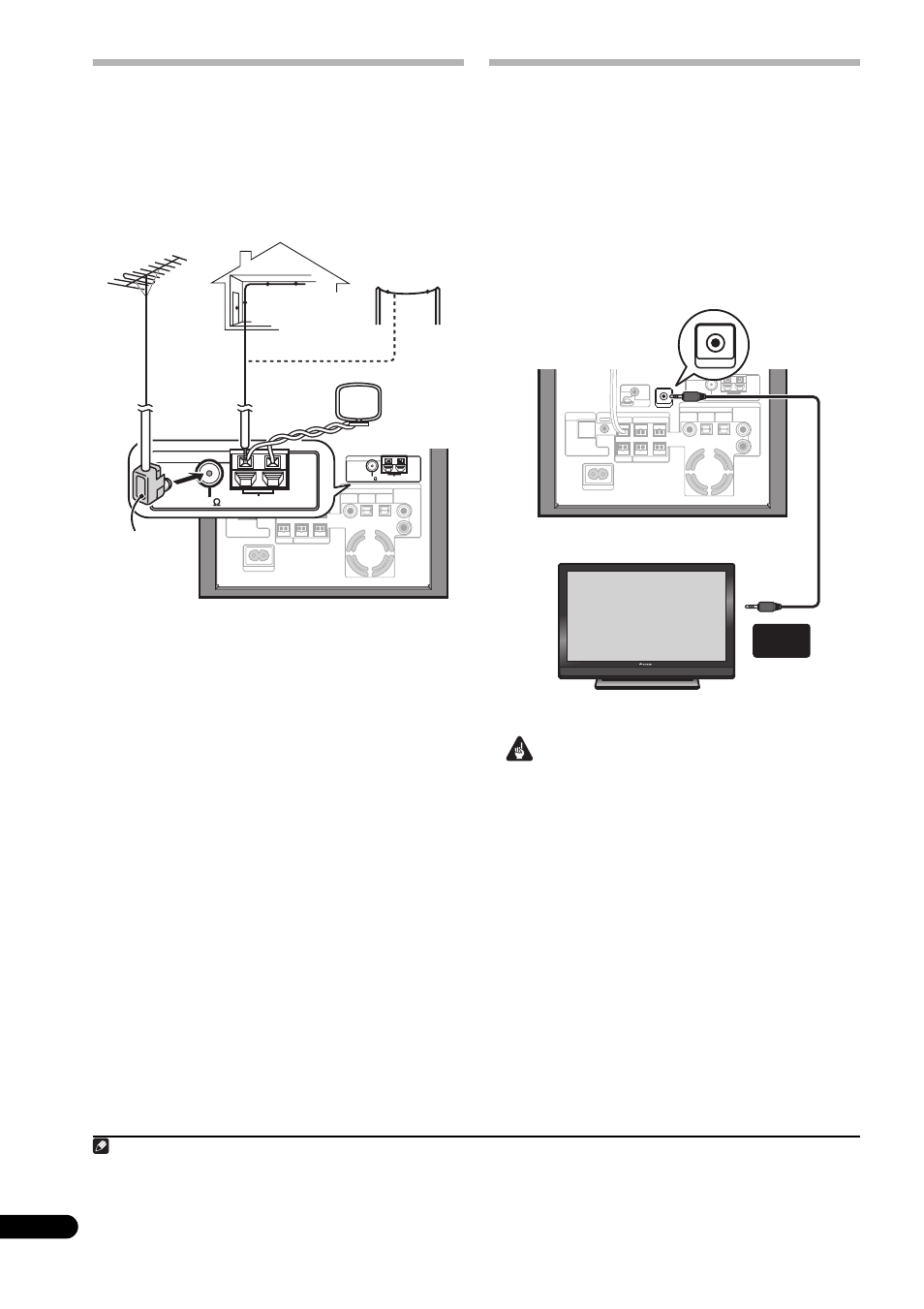

Подключение внешних антенн
В качестве внешней антенны AM используйте 5 до 6
метровый кабель с виниловой изоляцией, который
устанавливается внутри помещения или снаружи. Не
отсоединяйте рамочную антенну.
Для подключения внешней антенны FM используйте
разъем PAL.
Использование этого аппарата с
плазменным дисплеем Pioneer
При наличии плазменного дисплея Pioneer
1
с помощью
кабеля SR+
2
его можно подключить к данному
устройству и воспользоваться преимуществами таких
удобных функций как управление данным устройством с
помощью датчика дистанционного управления
плазменного дисплея, автоматическое переключение
видеовхода плазменного дисплея при смене входного
сигнала, отображение сообщений данного устройства на
плазменном дисплее и автоматическое выключение звука
на плазменном дисплее.
Внимание
• Для управления низкочастотным
громкоговорителем-ресивером при подключенном
кабеле SR+ пульт дистанционного управления
следует направить на используемый плазменный
дисплей, а не на на устройство отображения
низкочастотного громкоговорителя-ресивера.
• Используйте кабель SR+ с мини-разъемом с 3
кольцами для подсоединения разъему CONTROL IN
(ВХОД УПРАВЛЕНИЯ) гнезда к гнезду разъему
CONTROL OUT (ВЫХОД УПРАВЛЕНИЯ) плазменного
дисплея.
3
Прежде чем можно будет использовать дополнительные
функции SR+, необходимо выполнить несколько
настроек в устройстве – см. раздел Параметры
настройки SR+ для плазменных дисплеев Pioneer на
стр. 35.
MCACC
SETUP MIC
SYSTEM CONNECTOR
AC IN
CONTROL IN
CONTROL
USE ONLY WITH DISPLAY UNIT.
SEE INSTRUCTION MANUAL.
OUT SUBWOOFER
CENTER FRONT
SURROUND
DVD/DVR1 (COAXIAL) DVD/DVR2 (OPTICAL) DIGITAL (OPTICAL)
SPEAKERS
DIGITAL
AUDIO INPUT
ANALOG
R L
R L
R
L
AM LOOP ANTENNA
ANTENNA
FM UNBAL 75
AM LOOP ANTENNA
ANTENNA
FM UNBAL 75
Наружная
антенна
Наружная FM антенна Наружная AM антенна
Рамочная
антенна
Разъем PAL
(5 м до 6 м)
Внутренняя антенна
(провод с виниловой
изоляцией)
Примечание
1 Данная система совместима со всеми плазменными дисплеями Pioneer, выпускаемыми с 2003 года.
2 Кабель SR+ с мини-разъемом с 3 кольцами можно заказать в компании Pioneer, номер изделия по каталогу ADE7095. Для получения
дополнительной информации о приобретении кабеля SR+ обратитесь в службу поддержки Pioneer.
3 Вы не сможете использовать дистанционный сенсор если разъем CONTROL IN соединен с разъемом CONTROL OUT плазменого дисплея.
Можно использовать датчик дистанционного управления плазменного дисплея (даже в режиме ожидания), пока питание не будет полностью
отключено.
MCACC SETUP MIC
SYSTEM CONNECTOR
AC IN
CONTROL IN
CONTROL
USE ONLY WITH DISPLAY UNIT.
SEE INSTRUCTION MANUAL.
OUT SUBWOOFER
CENTER FRONT
SURROUND
DVD/DVR1 (COAXIAL) DVD/DVR2 (OPTICAL) DIGITAL (OPTICAL)
SPEAKERS
DIGITAL
AUDIO INPUT
ANALOG
AM LOOP ANTENNA FM UNBAL 75
R L
R L
R
L
Плазменный дисплей Pioneer
CONTROL IN
CONTROL
OUT
