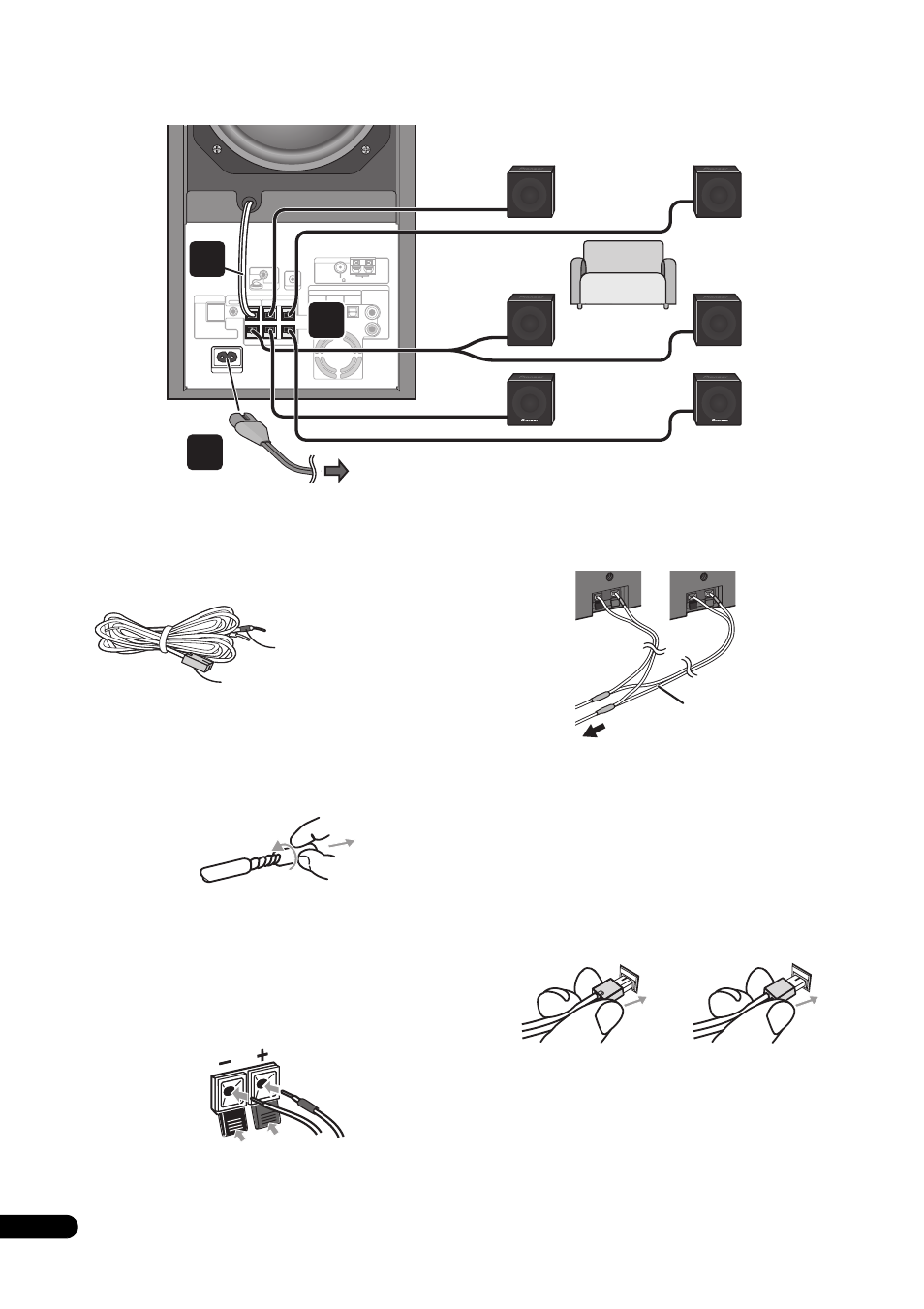

Подключите каждый громкоговоритель.

• Кабели переднего динамика и динамика объемного

звучания имеют соеденители с цветной маркировкой
на одном конце и два неизолированных провода на
другом конце.

• Так как для подсоединения двух центральных

динамиков есть лишь один терминал, для
подсоенинения Вам понадобится Y-образный кабель.

• Снимите предохранительные щитки с контактов.

• Подсоедините контакты к разъемам

громкоговорителя. Каждый динамик на рисунке
можно идентифицировать при помощи цветовой
маркировки на этикетке модели сзади устройства.
Подберите цвет маркированного шнура по цветовой
маркировке на этикетке модели, затем подключите
маркированный шнур в красный (+) вход, и другой
шнур – в черный () вход.

• При подсоединении центральных динамиков, таким

же образом соедините двойной конец Y-образного
кабеля к двум центральным динамикам.

• Другой конец подсоедините к контакту с цветной

маркировкой для громкоговорителя на задней панели
низкочастотного громкоговорителя-ресивера.
Убедитесь в том, что контакт вставлен в разъем
полностью.
Небольшой выступ на конце провода разъема
громкоговорителя должен быть направлен вверх или
вниз в зависимости от того, в верхние или нижние
разъемы он вставляется. Пожалуйста, убедитесь в
правильности подключения.
