01

12

Ru

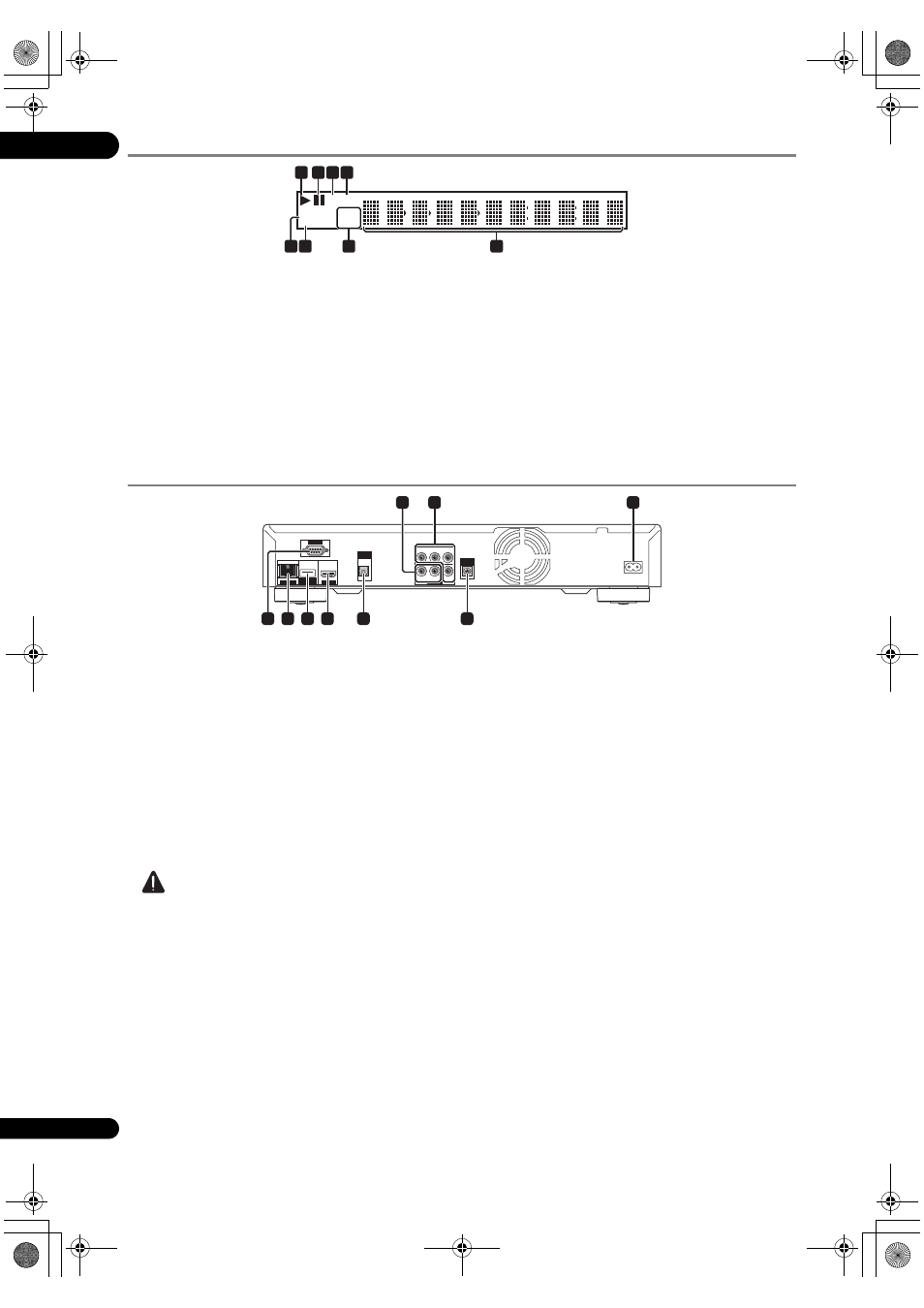

Дисплей фронтальной панели

1

 – (стр. 24)

2

 – (стр. 24)

3

HD – Высвечивается при подключении кабеля HDMI
и выводе видеосигналов с разрешением 1080/50i,
1080/50p, 720/50p, 1080/24p, 1080/60i, 1080/60p или
720/60p. Он также высвечивается при подключении
компонентного видеокабеля и выводе видеосигналов
с разрешением 1080/60i или 720/60p.

4

LAN – (стр. 17)

5

Дисплей символов – Отображает номер главы/
раздела/дорожки, прошедшее время воспроизведения,
др.

6

24HZ/50HZ/60HZ – Высвечивается частота
выводимого видеокадра или поля.

7

EXT – (стр. 16)

8

CONTROL – (стр. 14)

Задняя панель

1

Терминалы AUDIO OUT – (стр. 16)

2

Терминалы VIDEO OUT
VIDEO
– (стр. 16)
COMPONENT VIDEO – (стр. 16)

3

AC IN – (стр. 17)

4

Терминал CONTROL IN – Используйте для
управления данным проигрывателем от сенсора ДУ
другого компонента Pioneer с терминалом CONTROL
OUT
и имеющим знак

. Подключите терминал

CONTROL OUT другого компонента к CONTROL
IN
на данном проигрывателе через кабель с разъемом
мини-джек (продается отдельно).

Предостережение

• Обязательно подключите кабели для вывода аудио и

видеосигналов.

• При подключении через System Control, направляйте

пульт ДУ в направлении подключенного компонента
(например, аудио-видео ресивер или усилитель).
Пульт ДУ будет работать неправильно, если он
направлен на данный проигрыватель.

• Невозможно использовать System Control с

компонентами, на которых отсутствует терминал
System Control, или с компонентами не производства
Pioneer.

5

Терминал DIGITAL OUT (OPTICAL) – (стр. 16)

6

Терминал HDMI OUT – (стр. 15)

7

USB Порт (BD STORAGE) – (стр. 16)

8

Терминал LAN (100) – (стр. 17)

9

Терминал RS-232C – Данный терминал не
используется.

LAN

HD

24HZ
50HZ
60HZ

CONTROL
EXT

1

5

6

7

8

2

4

3

AC IN

LAN (100)

HDMI OUT

OUTPUT

COMPONENT VIDEO

DIGITAL

OUT

OPTICAL

CONTROL

IN

Y

R AUDIO

VIDEO

L

P

B

P

R

RS-232 C

USB

(BD STORAGE)

3

8

7

6

5

4

2

1

9
