Глава 2

Соединения

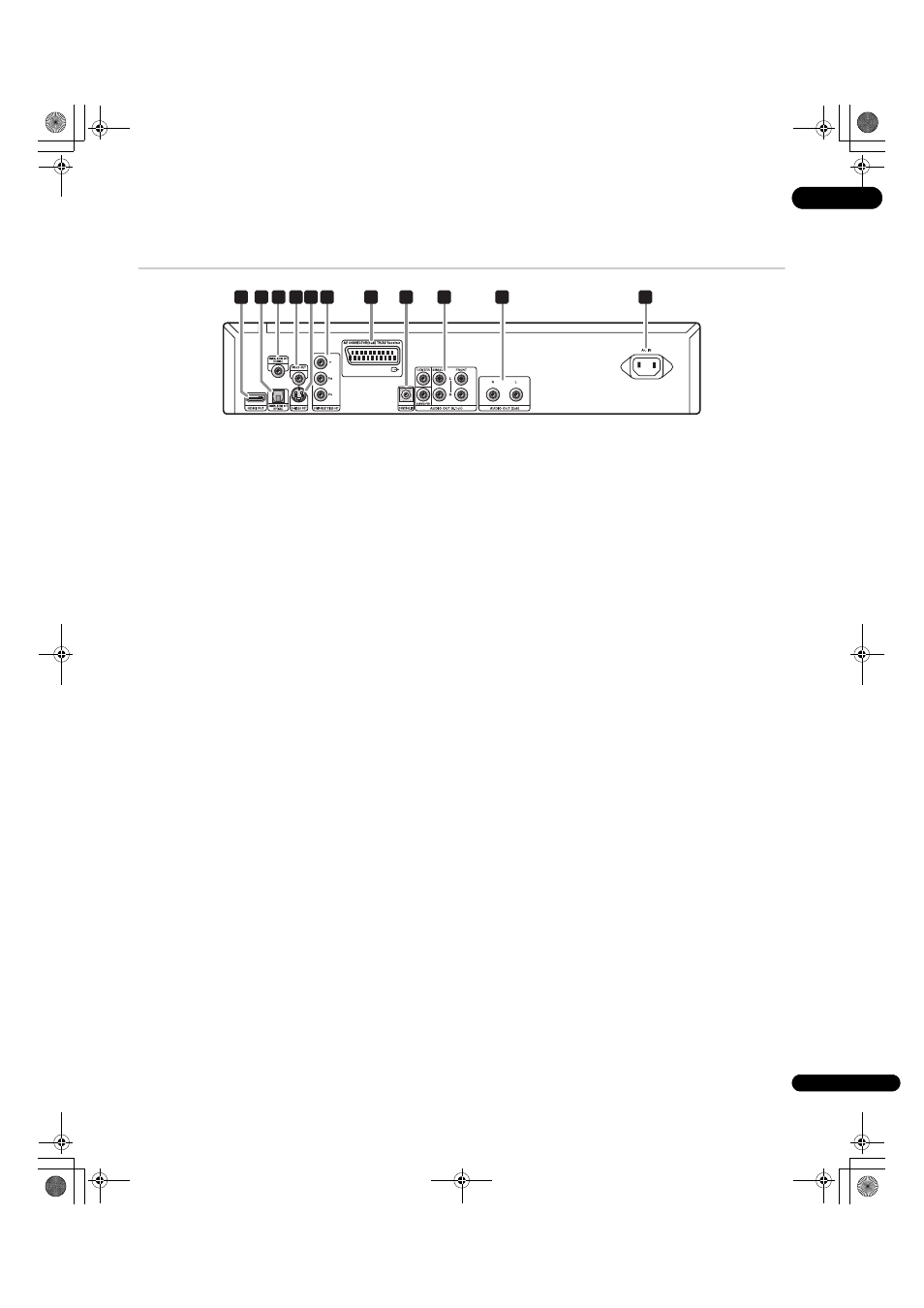

Задняя панель

1

HDMI OUT

Выход HDMI представляет собой высококачественный интерфейс
для цифровых аудио- и видеосигналов (стр. 14).

2

DIGITAL AUDIO OUT OPTICAL

Цифровые оптические аудиовыходы служат для подключения к
PCM, Dolby Digital и/или DTS-совместимому ресиверу ресиверу AV
(стр. 13).

3

DIGITAL AUDIO OUT COAXIAL

Цифровые коаксиальные аудиовыходы служат для подключения к
PCM, Dolby Digital и/или DTS-совместимому ресиверу ресиверу AV
(стр. 13).

4

VIDEO OUT

К видеовыходу (композитному) можно с помощью поставляемого в
комплекте видеокабеля подключить ваш телевизор или ресивер AV
(стр. 10).

5

S-VIDEO OUT

Выход S-Video можно использовать вместо разъемов VIDEO OUT
(стр. 11).

6

COMPONENT VIDEO OUT

Высококачественный видеовыход служит для подключения
телевизора, монитора или ресивера AV, в которых имеются
компонентные видеовходы.
Произведите подключение с использованием имеющегося в продаже
трех-жильного компонентного видеокабеля (стр. 11).

7

AV CONNECTOR (RGB) TV/AV Receiver

Аудио-/видеовыход с AV-соединителем типа SCART служит для
подключения к телевизору или другому оборудованию с разъемом
SCART. Можно производить переключение выходного
видеосигнала между video, S-Video и RGB (стр. 11).

8

CONTROL IN

Используется для управления проигрывателем через сенсор
дистанционного управления или другой компонент Pioneer с
терминалом CONTROL OUT и с пометкой . Подключите выход
CONTROL OUT другого компонента ко входу CONTROL IN этого
проигрывателя, используя кабель с разъемами мини-штекер(стр. 13).

9

AUDIO OUT (5.1ch)

Многоканальные (5,1ch) аналоговые аудиовыходы служат для
подключения ресивера AV с многоканальными аналоговыми
аудиовходами (стр. 12).

10 AUDIO OUT (2ch)
Аналоговые стерео-аудиовыходы для подключения телевизора,
ресивера AV или стереосистемы (стр. 10).

11 AC IN
Подключите сюда поставляемый в комплекте кабель питания, затем
вставьте вилку в сетевую розетку.

2 3

4

6

7

8

9

10

11

5

1
