01

13

Ru

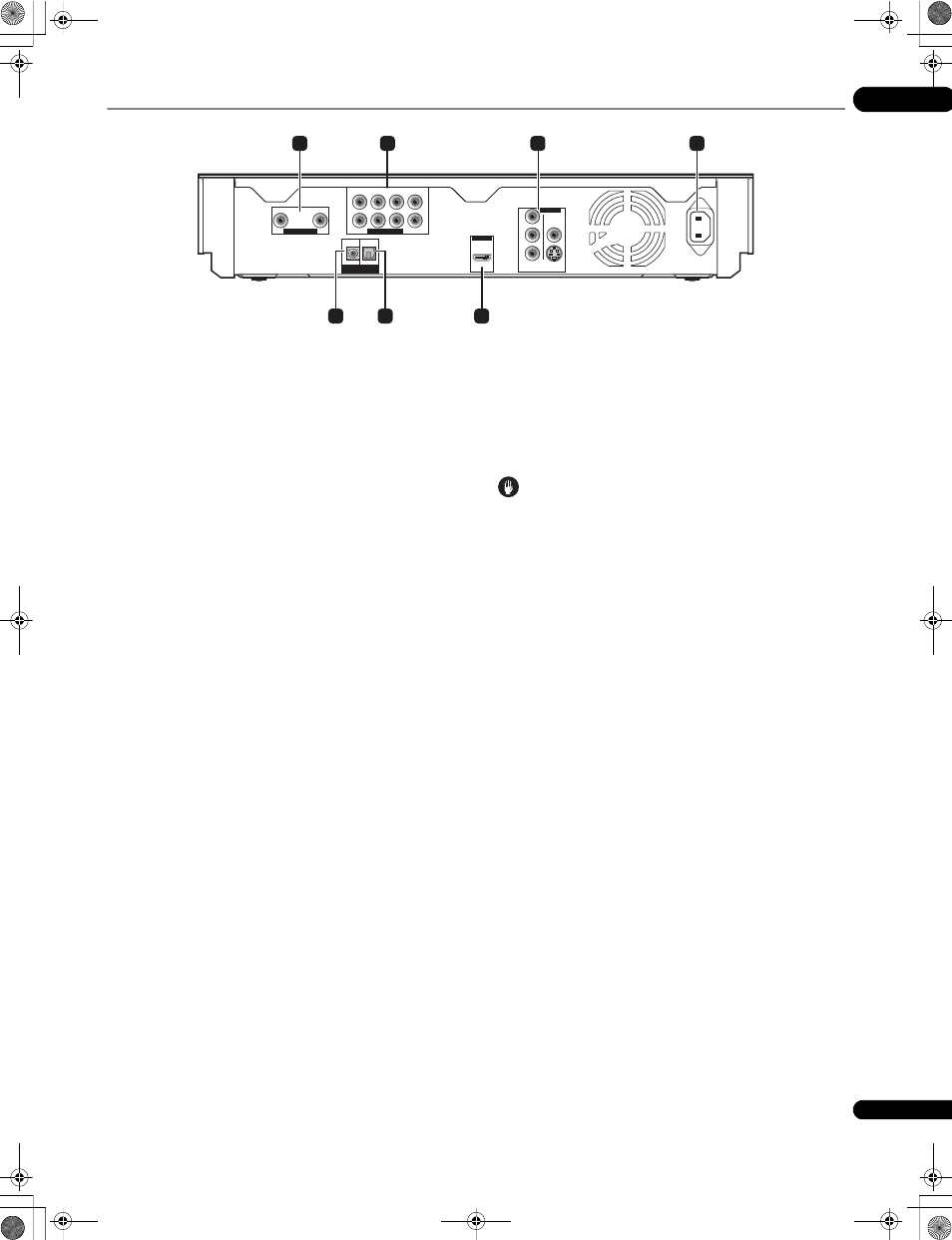

Задняя панель

1

Терминалы AUDIO OUT (2 ch)

Подключите к аудиовходным терминалам на телевизоре, аудио-
видео ресивере или усилителе, др.

2

Терминалы AUDIO OUT (7.1 ch)

Подключите к многоканальным (7.1- или 5.1-канальным)
аудиовходным терминалам на аудио-видео ресивере или усилителе,
др.

3

Терминалы VIDEO OUT
VIDEO
– Подключите к видеовходному терминалу на
телевизоре, аудио-видео ресивере или усилителе, др.

S-VIDEO – Подключите к входному терминалу S-Video на
телевизоре, аудио-видео ресивере или усилителе, др.

COMPONENT VIDEO – Подключите к компонентным
видеовходным терминалам на телевизоре, аудио-видео ресивере
или усилителе, др.

4

AC IN

Подключите сюда силовой кабель.

5

Терминал HDMI OUT

Подключите к совместимому с HDMI телевизору, аудио-видео
ресиверу или усилителю, др.

6

DIGITAL OUT (OPTICAL)

Подключите к цифровому аудиовходному терминалу на аудио-видео
ресивере или усилителе, др.

7

Терминал CONTROL IN

Используется для управления данным проигрывателем от сенсора
ДУ другого компонента Pioneer с терминалом CONTROL OUT и с
обозначением . Подключите CONTROL OUT другого компонента
к CONTROL IN данного проигрывателя через кабель миништекера.

Предостережение

• Обязательно подключите кабели для вывода аудио и

видеосигналов (стр. 14 и 17).

• При подключении через System Control, направляйте пульт ДУ в

направлении подключенного компонента (например, аудио-
видео ресивер или усилитель). Пульт ДУ будет срабатывать
неправильно, если он направлен на данный проигрыватель.

• Невозможно использовать System Control с компонентами, на

которых отсутствует терминал System Control, или с
компонентами не производства Pioneer.

R

R

AUDIO OUT ( 2 ch )

AUDIO OUT ( 7.1 ch )

VIDEO OUT

HDMI OUT

DIGITAL

OUT

CONTROL

IN

L

L

Y

P

B

P

R

FRONT

OPTICAL

COMPONENT

VIDEO

SURROUND

CENTER

VIDEO

S-VIDEO

SUB WOOFER

SURROUND BACK

AC IN

2

1

3

4

6

5

7

LX08_RU.book 13 ページ 2008年7月17日 木曜日 午前11時48分
