Другие подключения
38
Ru

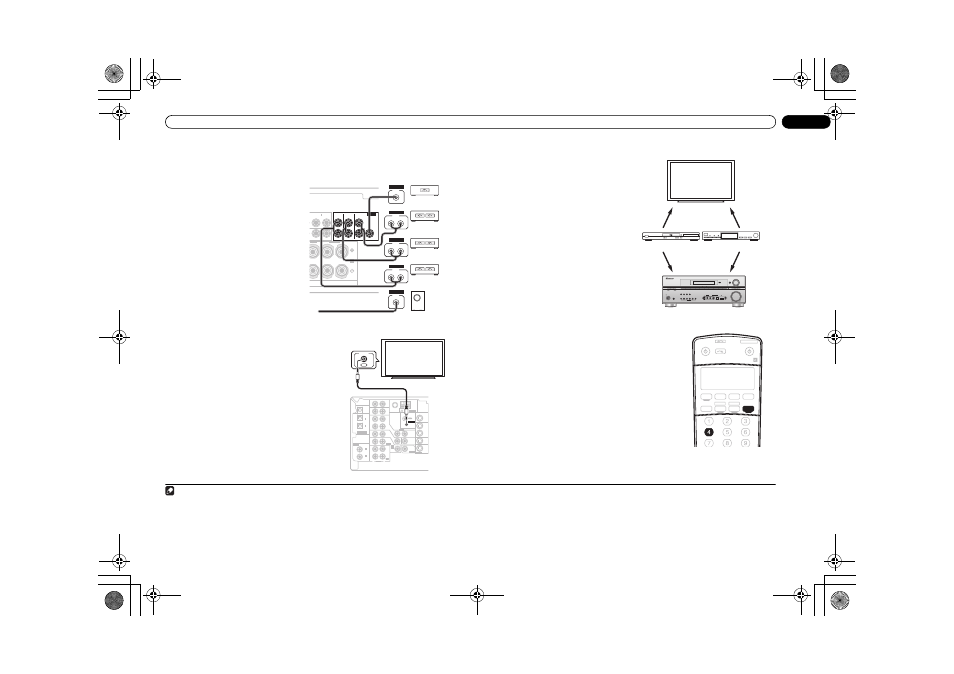

Подключение дополнительных усилителей
Мощности данного ресивера более, чем достаточно для любого домашнего применения, но
имеется возможность подключения дополнительных усилителей к каждому каналу системы
при помощи выходов предварительного усилителя. Для подключения усилителей выполните
соединения, показанные ниже.
1
Использование ресивера с плазменным дисплеем Pioneer
При наличии плазменного дисплея Pioneer для его
подключения данному устройству можно
использовать кабель SR+
2
. В результате можно будет
пользоваться различными удобными функциями,
такими как автоматическое переключение видеовхода
плазменного дисплея при смене входного сигнала.
•
Подключите кабель SR+ с
3
мини-разъемом с 3 кольцами к гнезду CONTROL IN на
ресивере к гнезду CONTROL OUT плазменного дисплея.
Прежде, чем можно будет использовать
дополнительные функции SR+, необходимо
сделать несколько настроек на ресивере.
Подробные инструкции см. в разделе
Параметры настройки SR+ для плазменных
дисплеев Pioneer на стр. 41.
Для оптимального использования функций SR+
следует подключить компоненты-источники
сигнала (проигрыватель DVD и т.д.) немного
иначе по сравнению с тем, как описано в данном
разделе. Подключите видеовыходы каждого
компонента непосредственно к плазменному
дисплею, а аудиовыходы (аналоговые и/или
цифровые) – к ресиверу.
Использование режима SR+ с плазменными дисплеями Pioneer
При подключении с помощью кабеля SR+ становятся
доступными несколько функций, которые еще более
упрощают использование ресивера в сочетании с плазменным
дисплеем Pioneer. К ним относятся следующие функции:
• отображение на дисплее уровня громкости.
• отображение на дисплее режима прослушивания.
• автоматическое переключение видеовходов на
плазменном дисплее.
• Автоматическое отключение звука на плазменном
дисплее.
4
Для получения дополнительной информации о настройке
ресивера также см. раздел Параметры настройки SR+ для
плазменных дисплеев Pioneer на стр. 41.
1
Убедитесь, что плазменный дисплей и ресивер
включены и соединены друг с другом при помощи кабеля
SR+.
Подробнее см. раздел Использование ресивера с плазменным дисплеем Pioneer выше ниже.
2
Для включения или выключения режима SR+ нажмите кнопку RECEIVER, затем SR+.
На дисплее передней панели отобразится индикация SR+ ON или OFF.
• Перед выполнением или изменением
схем подсоединения отключите кабель
питания от розетки переменного тока.
Примечание
1 • Можно использовать дополнительный усилитель как на выходе предварительного усилителя заднего канала объемного звучания, так и на отдельном громкоговорителе. В этом случае подсоедините усилитель только к левому
(L (Single (Одиночный))) разъему.
• Звук, который прослушивается от разъемов заднего канала объемного звучания, зависит от Настройка задних громкоговорителей объемного звучания на стр. 24.
• Чтобы был слышен только усиленный звук, просто отсоедините все громкоговоритель, подключенные непосредственно к ресиверу.
• Если низкочастотный громкоговоритель не используется, то выберите для параметра настройки громкоговорителей значение “большой” (см. раздел Speaker Setting (Настройка громкоговорителей) на стр. 28).
2 Данный ресивер совместим со всеми плазменными дисплеями Pioneer, выпускаемыми с 2003 года.
(DVD/LD)
IN
CENTER
P
B
P
R
(TV/SAT)
IN
FRONT
SURROUND
SURROUND
BACK
1
2
SURROUND BACK
B
L
L
R
R
R
CENTER
L
L
R
PREOUT
INPUT
L
R
ANALOG
INPUT
L
R
ANALOG
INPUT
L
R
ANALOG
INPUT
ANALOG
INPUT
ANALOG
Усилитель переднего
канала
Усилитель канала
объемного звучания
Усилитель заднего канала
объемного звучания
Усилитель центрального
канала (моно)
Активный
низкочастотный
громкоговоритель
@ К разъему SUB WOOFER PREOUT
COAX
OPT
OPT
(CD)
ASSIGNABLE
DIGITAL IN
1
2
(DVR/VCR)
COAX
(DVD/LD)
1
2
ASSIGNABLE
DIGITAL IN
(TV/ SAT)
OPT
AM
LOOP
FM UNBAL
75
IN
IN
IN
IN
IN
IN
MONITOR
OUT
MONITOR OUT
OUT
VIDEO
S-VIDEO
SUB
WOOFER
IN
IN
IN
IN
OUT
OUT
OUT
IN
CD
DVR/
VCR
DVR/
VCR
TV/
SAT
TV/
SAT
DVD
/LD
DVD
/LD
PLAY
CD-R
/TAPE
/MD
FRONT
PREOUT
REC
ANTENNA
CONTROL
D V D
5.1CH
INPUT
AUDIO
R
L
IN
AUX
OUT
IN
DIGITAL OUT
OUT
CONTROL
Плазменный
дисплей Pioneer
Этот ресивер
3 • Кабель SR+ с мини-разъемом с 3 кольцами можно заказать в компании Pioneer, номер изделия по каталогу ADE7095. Для получения дополнительной информации о приобретении кабеля SR+ обратитесь в службу поддержки
Pioneer (для подключения также можно использовать имеющийся в продаже мини-разъем для головных телефонов с 3 кольцами).
• Если плазменный дисплей Pioneer подключен с помощью кабеля SR+, то для управления функциями ресивера потребуется направить пульт дистанционного управления на датчик плазменного дисплея. В этом случае, если
плазменный дисплей будет отключен, то управлять ресивером с помощью пульта дистанционного управления будет невозможно.
4 Функция автоматического отключения громкости включается отдельно; см. раздел Параметры настройки SR+ для плазменных дисплеев Pioneer на стр. 41.
Проигрыватель DVD
Этот ресивер
Плазменный дисплей
Pioneer
Спутниковый ресивер и т.п.
VIDEO
INPUT 1
(ВИДЕОВХОД 1)
VIDEO
INPUT 1
(ВИДЕОВХОД 2)
TV/SAT
AUDIO IN
(АУДИОВХОД ТВ/СТВ)
DVD
AUDIO IN
(АУДИОВХОД DVD)
UP
DOWN
MULTI JOG
MASTER
VOLUME
ENTER
AUDIO/VIDEO MULTI-CHANNEL RECEIVER
VSX-916
STANDBY/ON
PHONES
DVD/LD
TV/SAT
DVR/VCR
VIDEO
CD
CD-R/TAPE/MD
FM
AM
STANDARD
MIDNIGHT/
LOUDNESS
ADVANCED
SURR
ST/DIRECT/
AUTO SURR
LISTENING MODE
QUICK
SETUP
SETUP
RETURN
TUNING/
STATION
TONE
PTY
SEARCH
SPEAKERS
TUNER
EDIT
EON
MODE
MULTI JOG
USB
MCACC
SETUP MIC
DIGITAL IN
AUDIO
R
L
VIDEO
VIDEO INPUT
S-VIDEO
AUX
SIGNAL
SELECT
SB ch
PROCESSING
ACOUSTIC
EQ
USB
DIGITAL PRECISION
PROCESSING
DIGITAL PRECISION
PROCESSING
ANALOG
ATT
MIDNIGHT/
LOUDNESS
SB ch
DIMMER
SLEEP
SR+
DIALOG E
RECEIVER
SOURCE
SYSTEM OFF
INPUT
SELECT
TV
DVR
TV CTRL
CD
RECEIVER
AM
FM
DVD
CD-R/TAPE
USB
AV PRE-PROGRAMMED AND LEARNING
REMOTE CONTROL UNIT
