Подключение

13

Ru

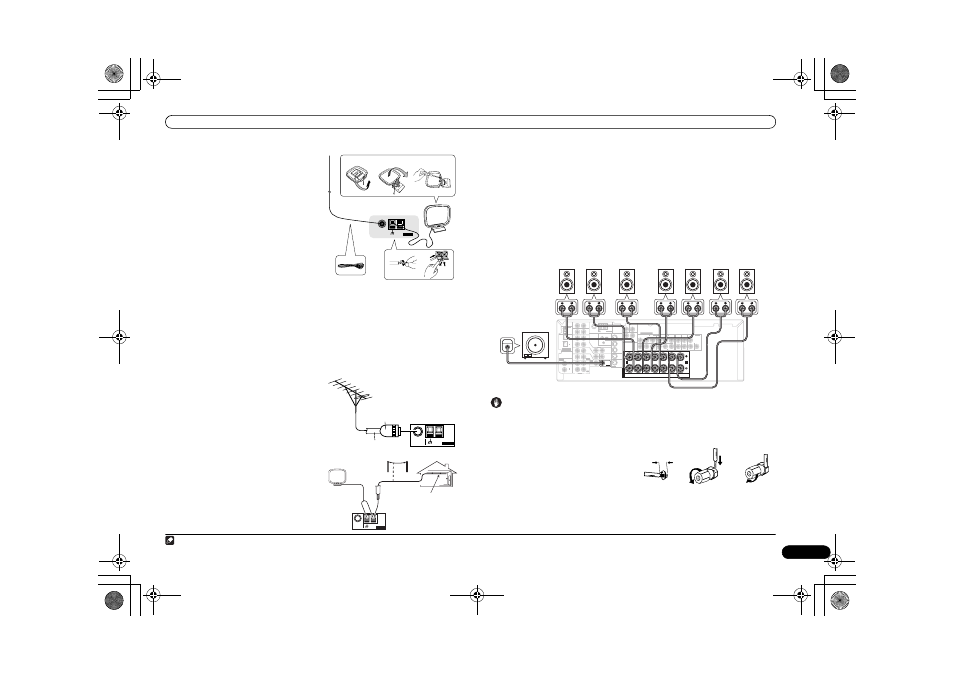

Подключение антенн

Подключите рамочную антенну АМ и

проволочную антенну FM, как показано ниже.

Для улучшения приема и качества звука

подключите внешние антенны (см. раздел

Использование внешних антенн ниже).
1

Снимите предохранительные щитки с

контактов антенны AM.
2

Откройте защитные выступы, вставьте по

одному проводу в каждый разъем до конца,

затем отпустите выступы для фиксации

проводов антенны AM.
3

Прикрепите рамочную антенну AM к

специальной стойке.

Чтобы прикрепить антенну к стойке, отогните

стойку в направлении стрелки (рис. a), затем

закрепите рамочную антенну на стойке с

помощью зажима (рис. б).

• тобы установить антенну AM на стене или

другой поверхности, сначала прикрепите

стойку к поверхности с помощью винтов (рис. в), а затем закрепите антенну на стойке.

Убедитесь в качестве приема.

4

Установите антенну AM на плоскую поверхность и в направлении наилучшего приема.

5

Подключите проволочную антенну FM таким же образом, как рамочную антенну AM.

Чтобы улучшить прием, полностью вытяните проволочную антенну FM и прикрепите ее к

стене или дверной раме. Не допускайте, чтобы антенна свешивалась или спутывалась.

Использование внешних антенн

Улучшение качества приема FM
Для подключения внешней антенны FM

используйте разъем PAL.

Улучшение качества приема AM
Подсоедините провод в виниловой изоляции

длиной 5 м дo 6 м к гнезду антенны AM, не

отсоединяя прилагаемую рамочную антенну AM.

Для наилучшего качества приема подвесьте ее

горизонтально на улице.

Подключение громкоговорителей

Ниже показана полная схема установки восьми громкоговорителей (включая низкочастотный

громкоговоритель), но для каждого помещения план установки будет отличаться. Подключите
имеющиеся громкоговорители, как показано ниже.

1

Ресивер будет работать при подключении

только двух стереофонических громкоговорителей (на схеме – передние громкоговорители),

но рекомендуется подключать не менее трех громкоговорителей, а для наивысшего качества

звучания лучше использовать полную схему.

Убедитесь, что правый громкоговоритель подключен к правому разъему, а левый

громкоговоритель - к левому. Также убедитесь, что положительный и отрицательный (+/)
разъемы ресивера совпадают с соответствующими разъемами громкоговорителей.

2

Можно

использовать громкоговорители с номинальным сопротивлением от 6 ом до 16 ом (если

предполагается использование громкоговорителей с сопротивлением менее 8 ом, см. раздел

Изменение сопротивления громкоговорителей на стр. 43).

Предупреждение

• Оголенные концы провода громкоговорителя должны быть обязательно скручены

вставлены в контакт громкоговорителя до конца. Для подключения громкоговорителей к

ресиверу используйте провод хорошего

качества.

Убедитесь в том, что кабель громкоговорителя,

который вы используете, подготовлен

соответствующим образом, и с обоих его концов

на 10 мм удалена изоляция, а оголенные жилы

провода скручены (рис. A).

Отверните контакт на несколько оборотов, пока

не

появится

промежуток,

в

который

можно

вставить

оголенный

провод

(рис.

Б).

Вставив

провод, затяните контакт, чтобы провод был надежно зажат (рис. В).

AM

LOOP

FM UNBAL

75

ANTENNA

3

1

2

4

5

рис. а

рис. б

рис. в

AM

LOOP

FM UNBAL

75

ANTENNA

Одноконтактный

разьем PAL

75 ом коаксиальный кабель

AM

LOOP

FM UNBAL

75

ANTENNA

5 м до 6 м

Наружная

антенна

Внутренняя антенна

(провод с виниловой

изоляцией)

Примечание

1 Если низкочастотный громкоговоритель не используется, то выберите для параметра настройки громкоговорителей значение LARGE (Большой) (см. раздел Speaker Setting (Настройка громкоговорителей) на стр. 28).

2 Если используется только один задний громкоговоритель объемного звучания, подключите его к левому разъему заднего громкоговорителя объемного звучания (L).

ASSIGNABLE

MONITOR OUT

Y

PB

COMPONENT VIDEO

COAX

OPT

OPT

(CD)

ASSIGNABLE

DIGITAL IN

1

2

(DVD/LD)

(DVR/VCR)

IN

IN

FRONT

R

L

CENTER

SURROUND

S
P
E
A
K
E
R
S

(DVR/VCR)

COAX

(DVD/LD)

1

2

ASSIGNABLE

DIGITAL IN

PR

Y

PB

PR

(TV/SAT)IN

FRONT

SURROUND

SURROUND

BACK

1

2

R

L

SURROUND BACK

A

B

L

L

R

R

R

CENTER

L

L

R

(TV/ SAT)

3

OPT

AM

LOOP

FM UNBAL

75

IN

IN

IN

IN

IN

IN

MONITOR
OUT

MONITOR OUT

SUB

WOOFER

SURROUND

CEN-

TER

OUT

VIDEO

S-VIDEO

SUB
WOOFER

IN

IN

IN

IN

OUT

OUT

OUT

IN

CD

L

R

DVR/

VCR

DVR/

VCR

TV/

SAT

TV/

SAT

DVD

/LD

DVD

/LD

PLAY
CD-R

/TAPE

/MD

FRONT

PREOUT

REC

ANTENNA

CONTROL

PREOUT

DVD 5.1CH INPUT

D V D

5.1CH

INPUT

AUDIO

R

L

IN

AUX

OUT

IN

DIGITAL OUT

INPUT

Передние

громкоговорители

L (Л)

R (П)

C (Ц)

LS (ЛО)

RS (ПО)

Активный низкочастотный

громкоговоритель

Этот ресивер

SW (НЧ)

Задние громкоговорители

объемного звучания

SBL (ЛЗО) SBR (ПЗО)

Громкоговорители

объемного звучания

Центральный

громкоговоритель

10 мм

рис. А

рис. Б

рис. В
