Подключение
12
Ru

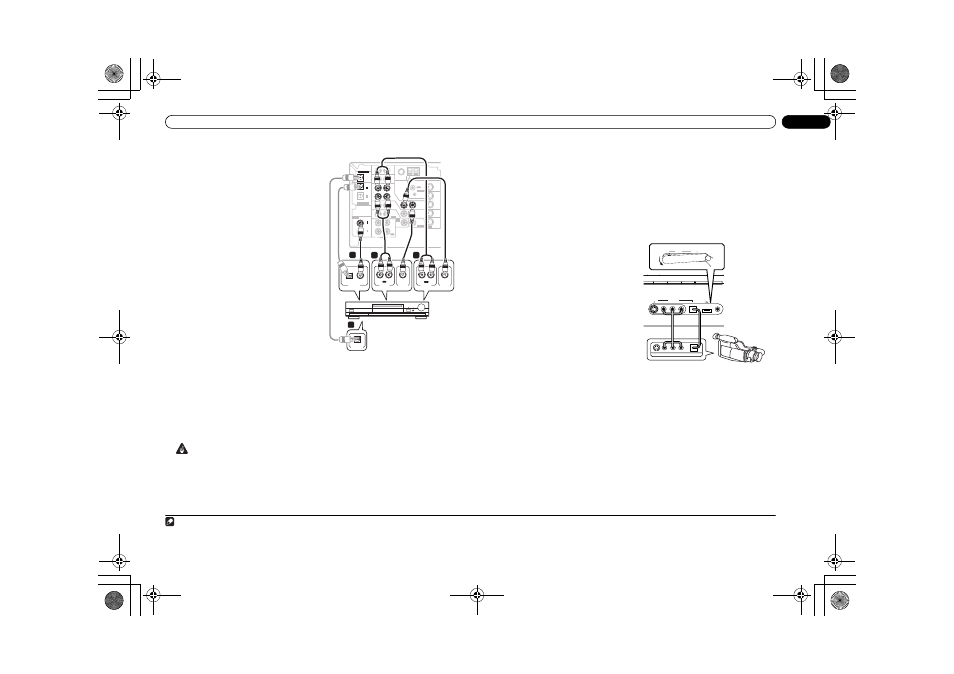

Подключение других видеокомпонентов
Ресивер оборудован аудио/видеовходами и
выходами, пригодными для подключения
аналоговых или цифровых устройств для
видеозаписи, включая видеомагнитофоны, DVD-
рекордеры и HDD-рекордеры.
1
Соедините аудио/видеовыходы
рекордера соответственно со входами DVR/
VCR AUDIO и VIDEO данного ресивера.
Для аудиосоединения используйте
стереофонический аудиокабель RCA, а для
видеосоединения – стандартный видеокабель
RCA.
1
2
Соедините аудио/видеовходы рекордера
соответственно со выходами DVR/VCR AUDIO
и VIDEO данного ресивера.
Для аудиосоединения используйте
стереофонический аудиокабель RCA, а для
видеосоединения – стандартный видеокабель
RCA.
2
3
Соедините коаксиальный цифровой
аудиовыход используемого видеокомпонента
со входом DIGITAL COAX 2 (DVR/VCR) этого
ресивера.
Для соединения используйте коаксиальный
цифровой аудиокабель.
3
4
Если используемый видеокомпонент
имеет цифровой вход, соедините его с
цифровым выходом ресивера, как показано.
Для установления этого соединения используйте оптический кабель.
Использование разъемов компонентного видео
По сравнению с композитным видео компонентное видео обеспечивает значительно более
высокое качество изображения. Еще большими преимуществами обладает видео с
прогрессивной разверткой. При условии, что источник сигнала и телевизор поддерживают
этот формат, обеспечивается очень устойчивое изображение без мерцания. Узнать,
поддерживает ли ваше оборудование видео с прогрессивной разверткой (progressive-scan
video), можно в документации к телевизору и компоненту-источнику видеосигнала.
Внимание
• Если любой компонент-источник подключен к ресиверу через вход компонентного видео,
телевизор также следует подключить к ресиверу при помощи гнезд COMPONENT VIDEO
MONITOR OUT.
1
Соедините выходы компонентного видео компонента-источника со входами
компонентного видео ресивера.
Для соединения используйте тройной видеокабель компонентного видео.
2
Если необходимо, назначьте входы компонентного видео для подключенного
источника сигнала.
Это необходимо сделать, только если подключение выполнено не в соответствии со
следующими параметрами о умолчанию:
• COMPONENT 1 – DVD
• COMPONENT 2 – телевизор
• COMPONENT 3 – DVR
Подробнее см. раздел Назначение входов компонентного видео на стр. 39 ниже.
3
Соедините гнезда COMPONENT VIDEO MONITOR OUT ресивера со входами
компонентного видео телевизор или монитора.
Для соединения используйте тройной видеокабель компонентного видео.
Подключение к видеоразъему на передней панели
Доступ к видеоразъемам на передней панели
открывается с помощью кнопки VIDEO. Здесь
расположены стандартные гнезда аудио/видео, а
также гнездо S-video и оптический вход).
Подключите их таким же образом, как
подключаются разъемы на задней панели.
• Нажмите на выступ PUSH OPEN (Нажать -
открыть) для доступа к видеоразъемам
передней панели.
Примечание
1 Чтобы получения видеоизображения более высокого качества, можно также использовать соединение S-video через разъем S-VIDEO DVR/VCR IN. Если на используемом видеокомпоненте также имеется выход компонентного
видео, его тоже можно подключить. Подробнее см. раздел Использование разъемов компонентного видео выше.
2 Чтобы получения видеоизображения более высокого качества, можно также использовать соединение S-video через разъем S-VIDEO DVR/VCR OUT.
3 Если на используемом видеокомпоненте имеется только оптический цифровой выход, его можно соединить с оптическим входом ресивера с помощью оптического кабеля. При настройке ресивера следует назначить для ресивера
оптический вход, к которому подключен проигрыватель (см. раздел Меню назначения входов на стр. 39).
COAX
OPT
OPT
(CD)
ASSIGNABLE
DIGITAL IN
1
2
(DVR/VCR)
COAX
(DVD/LD)
1
2
ASSIGNABLE
DIGITAL IN
(TV/ SAT)
OPT
AM
LOOP
FM UNBAL
75
IN
IN
IN
IN
IN
IN
MONITOR
OUT
MONITOR OUT
OUT
VIDEO
S-VIDEO
SUB
WOOFER
IN
IN
IN
IN
OUT
OUT
OUT
IN
CD
DVR/
VCR
DVR/
VCR
TV/
SAT
TV/
SAT
DVD
/LD
DVD
/LD
PLAY
CD-R
/TAPE
/MD
FRONT
PREOUT
REC
ANTENNA
CONTROL
D V D
5.1CH
INPUT
AUDIO
R
L
IN
AUX
OUT
IN
DIGITAL OUT
DIGITAL OUT
OPTICAL
COAXIAL
AUDIO OUT
VIDEO OUT
R
L
PLAY
OUT
VIDEO IN
R
L
AUDIO IN
IN
REC
VCR, DVR,
проигрыватель LD и т.д.
3
1
2
DIGITAL IN
OPTICAL
4
Этот ресивер
CD
CD-R/TAPE/MD
FM
AM
USB
MCACC
SETUP MIC
DIGITAL IN
AUDIO
R
L
VIDEO
VIDEO INPUT
S-VIDEO
AUX
DIGITAL PRECISION
PROCESSING
Этот ресивер
USB
L
V
R
VIDEO OUTPUT
DIGITAL OUT
Видеокамера
(и т.д.)
PUS
H
OPEN
MCACC
SETUP MIC
DIGITAL IN
AUDIO
R
L
VIDEO
VIDEO INPUT
S-VIDEO
USB
